锂电池保护板是确保锂电池安全使用的关键组件，其电路图的设计和功能直接关系到电池的性能和寿命。本文将详细解析锂电池保护板的电路图，帮助读者深入理解其工作原理和设计要点。

一、锂电池保护板的核心功能

锂电池保护板的主要功能包括过电压保护、低压保护和短路保护，这些功能共同确保电池在各种异常情况下都能得到及时的保护。

1. 过电压保护：当电池电压过高时，保护板会自动断开电路，防止电池因过充而损坏。这就好比给电池装了一个“安全阀”，一旦电压超标，阀门就会自动关闭，避免危险发生。

2. 低压保护：当电池电压过低时，保护板会阻止电池继续放电，以保护电池的寿命。这类似于手机电量低于一定程度时，系统会自动进入省电模式，避免电池过度消耗。

3. 短路保护：在电池发生短路时，保护板会迅速切断电路，防止电池因大电流而损坏。这就像电路中的“保险丝”，一旦检测到异常电流，立即熔断，保护整个电路。

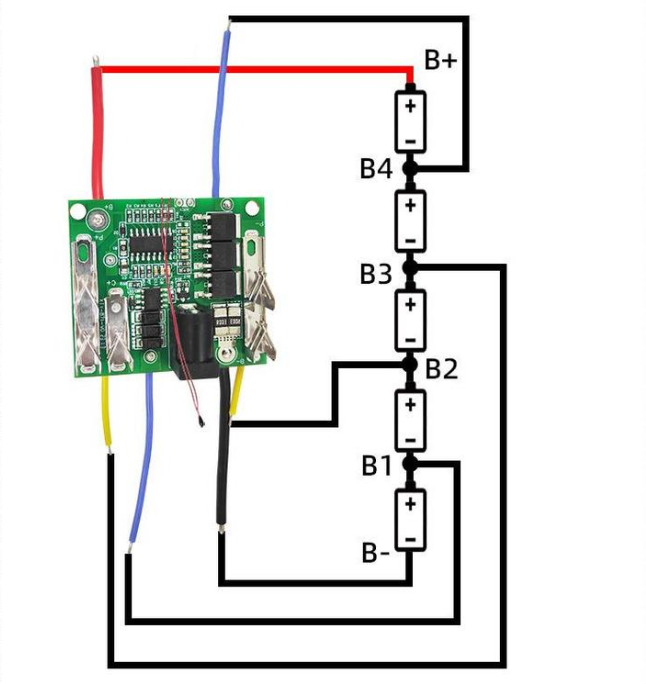

二、锂电池保护板的典型电路图

锂电池保护板的典型电路图通常包括控制IC、MOS开关、电阻、电容及辅助器件等。这些元件的协同工作，使得保护板能够实时监测电池的状态，并在必要时采取保护措施。

1. 控制IC：控制IC是锂电池保护板的核心部件，负责监测电池的电压和电流，并根据预设的阈值控制MOS开关的导通和关断。它就像电池的“大脑”，时刻监控着电池的健康状况，一旦发现异常，立即发出指令。

2. MOS开关：MOS开关是执行控制IC指令的关键元件，负责在电池与外电路之间建立或断开连接。它就像电路中的“开关”，根据控制IC的指令，决定是否让电流通过。

3. 电阻和电容：电阻和电容在电路中起到分压、滤波和延时的作用，确保电路的稳定性和可靠性。它们就像电路中的“调节器”，帮助电路平稳运行，避免因电压波动而误动作。

4. 辅助器件：NTC（负温度系数热敏电阻）和ID存储器是锂电池保护板中常见的辅助器件。NTC用于监测电池的温度，当温度过高时，及时切断电路，防止电池过热损坏；ID存储器则用于存储电池的种类、生产日期等信息，方便产品的追溯和应用限制。

5.


三、锂电池保护板的工作原理

锂电池保护板的工作原理可以通过一个具体的例子来说明。以DW01配MOS管8205A的电路为例，当电芯电压在2.5V至4.3V之间时，DW01的第1脚和第3脚均输出高电平，第二脚电压为0V。此时，DW01的第1脚和第3脚电压分别加到8205A的第5脚和第4脚，8205A内的两个电子开关因其G极接到来自DW01的电压，故均处于导通状态，即两个电子开关均处于开状态。此时，电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。

四、锂电池保护板的应用与设计

在实际应用中，锂电池保护板的设计需要根据具体的使用场景和需求进行调整。例如，不同的IC和电压要求会导致电路和参数的不同。此外，保护板的设计还需要考虑电池的容量、充放电速率、工作环境等因素，以确保其在各种条件下都能稳定工作。

1. 方案选择：不同的锂电池保护板方案具有不同的特点和优势。例如，中颖SH367309方案是一种特定的保护板方案，它可能包括特定的电路设计、元件选择和算法等，以实现对锂电池的精确保护。

2. 安全规范：在设计和使用锂电池保护板时，务必遵循相关安全规范，确保电路设计和操作的安全性。这就像驾驶汽车时必须遵守交通规则一样，只有严格遵守规范，才能确保安全。

五、总结

锂电池保护板是确保锂电池安全使用的重要组件，其电路图的设计和功能直接关系到电池的性能和寿命。通过本文的详细解析，相信读者对锂电池保护板的工作原理和设计要点有了更深入的了解。在实际应用中，选择合适的保护板方案，并严格遵循安全规范，才能确保锂电池的安全和稳定运行。
