你是不是总觉得LDO就是个“稳压器”，选个输出电压对、电流够用的型号，电路就能稳定工作？直到系统莫名其妙重启、传感器读数飘忽不定、芯片莫名其妙发烫，才回头审视那个看似简单的LDO电路。其实，LDO的应用远不止接对线那么简单，它背后藏着电源设计中最容易被忽视的“魔鬼细节”。

今天，我们就深入LDO的实用应用电路设计，揪出那些让你项目踩坑的隐形杀手。

一、选型不止看电压电流：五大核心参数决定生死

很多工程师的选型流程止步于“输入输出电压”和“最大输出电流”。这就像买车只看颜色和座位数。真正决定LDO在电路中表现的，是下面这几个常被忽略的参数：

压差（Dropout Voltage）： 这是LDO区别于其他稳压器的核心。它指的是维持额定输出所需的最小输入-输出电压差。如果你的输入电压（例如电池供电时电压会下降）接近甚至低于“输出电压+压差”，LDO将退出稳压区，输出电压随之跌落。在电池供电设备中，压差直接决定了电池的有效使用寿命末尾那一段电力能否被榨干。

静态电流（Quiescent Current）： 这是LDO自身工作消耗的电流，不包含输出电流。对于始终待机、由电池供电的物联网设备、穿戴设备来说，一个微安级的静态电流差异，可能就是几个月和几年续航的区别。别让电源芯片本身成了“电老鼠”。

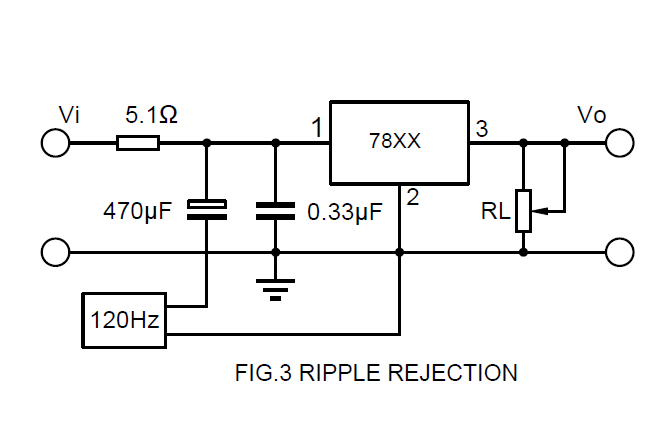

电源抑制比（PSRR）： 这个参数衡量LDO抑制输入电压纹波和噪声的能力，单位通常是分贝（dB）。高频PSRR高的LDO，可以为你后级的射频模块、高精度ADC、传感器提供一个“安静”的电源环境。如果你的系统里有模拟或混合信号电路，PSRR必须是选型时的首要考量之一。

噪声（Output Noise）： 即使输入是纯净的直流，LDO自身内部参考源和误差放大器也会产生一定的噪声电压。对于音频编解码器、高增益模拟前端等对电源纯净度要求极高的电路，必须选择低噪声型号，并关注其噪声频谱密度。

热阻（Thermal Resistance）： 封装决定了热量散出的难易程度。计算结温时，热阻（θJA）和环境温度、功耗同样重要。我们会在第三部分详细展开。

跳过这些参数去选型，等于给电路埋下了一个不知道何时会引爆的雷。

二、驯服噪声：从原理到布局的降噪全攻略

即使选对了高PSRR、低噪声的LDO，糟糕的电路设计也会让一切努力付诸东流。电源噪声抑制是一个系统工程。

输入端去耦是根基： 在Vin引脚附近（1厘米内）放置一个容量较大的陶瓷电容（如10μF）用于储能和抑制低频噪声，再并联一个0.1μF或更小的电容提供低阻抗路径以滤除高频噪声。这个电容的接地回路必须尽可能短而粗，直接回到芯片的GND引脚。

输出端电容的玄机： 大多数LDO需要输出电容来保证环路稳定。数据手册会指定电容的最小值、类型（通常是陶瓷电容）及等效串联电阻（ESR）范围。注意：不可盲目使用超大容量或超低ESR的电容，这可能导致环路相位裕度不足，引发振荡。严格遵循手册推荐。

布局的“致命细节”：

1. 通路最短原则： Vin电容、Vout电容、GND引脚，这三个点形成的环路面积必须最小化。任何多余的走线都是天线，会引入噪声和辐射。

2. 地平面是生命线： 使用完整或尽可能完整的地平面，为所有去耦电容和芯片提供干净的低阻抗回流路径。避免将敏感模拟地和大电流数字地在一个点上“星型连接”后进入LDO地，最好采用分层或分割地平面，再通过单点连接。

3. 远离干扰源： 让LDO电路，尤其是反馈网络（如果可调）和输出走线，远离晶振、开关电源电感、数字总线等噪声源。

三、热设计与布局：看不见的热量，看得见的失效

LDO的功耗简单计算为：(Vin - Vout)

• Iout。这部分功耗几乎全部转化为热量。过热是LDO最常见、也最致命的失效模式之一。

结温计算是必须课： 你需要估算芯片内部硅片的温度（结温Tj）。公式为：Tj = Ta + (Pd * θJA)。其中Ta是环境温度，Pd是功耗，θJA是封装的热阻（结到环境）。务必确保Tj低于数据手册规定的最大值（通常125°C或150°C）。

降低热阻的实践方法：

• 善用铜皮散热： 对于有裸露散热焊盘（Exposed Pad）的封装，必须在PCB对应位置设计一个与其大小相当、并通过多个过孔连接到内部或背面大铜皮（地平面或专用散热层）的散热焊盘。这些过孔是热量的“高速公路”。

• 增加空气流动： 在空间允许的情况下，布局时让LDO周围不要被高大元件包围，利于空气对流。在密闭空间内，可能需要考虑金属外壳辅助散热或使用散热片。

• 降低不必要的压差： 在满足前级电源需求的前提下，尽量降低Vin。比如，用5V给3.3V电路供电，功耗就比用12V供电低得多。有时候，优化系统电源架构比优化散热更有效。

四、典型失效模式自查清单

如果你的电路出了问题，不妨对照这个清单快速排查LDO：

1. 输出电压为零或过低： 检查使能引脚电平、输入电压是否高于（Vout+压差）、输出是否短路。

2. 输出电压偏高或不稳： 检查反馈电阻（可调型号）是否焊接不良、阻值错误；输出电容是否不符合要求导致振荡。

3. 芯片异常发烫： 计算实际功耗和结温，检查散热设计；测量负载电流是否超载或存在瞬态大电流。

4. 系统噪声大、精度差： 检查PSRR选型是否合适，输入输出去耦电容布局是否糟糕，地平面是否完整。

LDO，这个电路世界里的“老黄牛”，它沉默却关键。对它理解得越深，你的系统基础就越牢靠。别再只把它当做一个简单的电压转换器，从选型开始，带着对噪声、对热量、对失效模式的敬畏去设计，你得到的将是一个安静、稳定、可靠的电源基石。

你的项目中，LDO曾带来过最意想不到的麻烦是什么？是神秘的振荡，还是顽固的热问题？欢迎在评论区分享你的“踩坑”经历与解决方案，让我们共同避雷。
