一、英集芯IP2365充电芯片概述：

IP2365是一款集成同步开关的降压转换器、支持1~4串锂电池/锂离子电池降压充电管理ic。

IP2365内置功率MOS，采用同步开关架构，开关频率400kHz，转换效率94%（24V输入，16V/2A充电）。

IP2365的工作输入电压范围是4.5V到26V，输入可以智能调节充电电流，防止拉挂适配器。支持外接电阻调节输入欠压保护电压。

IP2365支持外接电阻调节充电电流，支持最大3A 的电池端充电电流：

IP2365支持外接电阻设置充饱电压，支持1~4串锂电池充电：

IP2365支持NTC功能，可以通过外接NTC电阻实现充电NTC温度保护。

IP2365具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定。

IP2365有多种保护功能，具有输入过压、欠压保护，输出过流、短路保护等功能

IP2365采用QFN24封装。

二、英集芯IP2365充电芯片特性：

（1）内置功率MOS

（2）工作输入电压范围：5V到26V

（3）支持1-4串锂离子电池充电

（4）支持外接电阻调节充电电压，最大输出电压20V

（5）3A最大充电电流

（6）支持外接电阻调节充电电流（输入端和电池端）

（7）支持充电NTC温度保护

（8）支持外接电阻调节输入欠压保护电压

（9）支持LED充电状态指示

（10）输出过流、短路保护

（11）输入过压、欠压保护

（12）整机过温保护

（13）ESD 4kV

三、英集芯IP2365充电芯片应用：

（1）锂电池/锂离子电池充电

（2）磷酸铁锂电池充电（需定制）

IP2365电池类型和充满电压设置

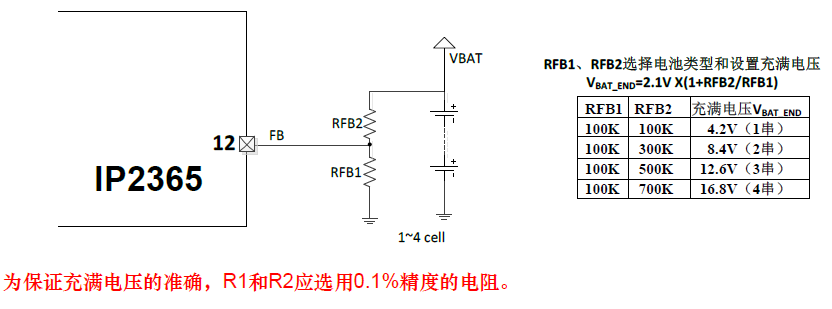

IP2365通过FB引脚来选择电池类型和设置充电电压。将电池电压通过分压电阻分压后，接入FB，可选择不同的电池类型和充电电压，关系如下。

标准品只支持锂电池充电，FB脚电压2.1V；

通过定制，可以支持磷酸铁锂电池充电（定制为磷酸铁锂电池后，FB脚电压1.8V），支持磷酸铁锂电池的定制型号：IP2365_LFP。
