一、英集芯IP4054磷酸铁锂充电芯片概述

IP4054是一款5V输入，支持单节锂电池线性充电管理及磷酸铁锂电池（定制）的IC。

IP4054集成功率MOS，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

IP4054具有完整的涓流充电(TC)、恒流（CC）和恒压（CV）充电三种充电过程；涓流充电(TC)阶段可预充电恢复完全放电的电池；恒流（CC）模式下安全地提供降压快速充电；最后阶段恒压（CV）充电模式确保安全地达到电池满容量。

IP4054具有输入欠压保护功能，可以智能调节充电电流，自适应适配器负载能力，防止将适配器拉挂。

IP4054支持ISET脚外接电阻设置充电电流，或者定制为NTC功能。

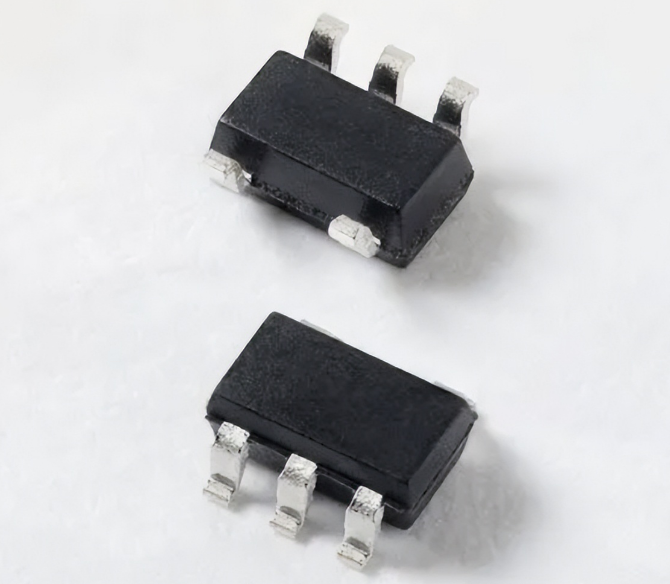

IP4054采用SOT23-5封装。

二、英集芯IP4054磷酸铁锂充电芯片特性

（1）充饱电压：4.2V，支持定制充饱电压范围：4.05V~4.4V（step=50mV）

（2）支持定制磷酸铁锂电池，充饱电压范围：3.5V~3.8V（step=50mV）

（3）充电电流最大1A

（4）可选外部电阻设定充电电流功能或NTC功能（二选一）

（5）充满停充检测电流为30mA

（6）涓流电流为恒流电流1/5

（7）BAT待机电流50nA

（8）软启动限制浪涌电流

（9）支持LED的充电状态指示，支持恒流功能（可以省去LED限流电阻）

（10）支持电池反接保护

（11）支持多种保护功能：IC过温保护，输入欠压保护，输入过压保护，NTC保护（IP4054_NTC型号支持）

（12）封装SOT23-5

三、英集芯IP4054磷酸铁锂充电芯片应用

低功耗手持设备
