IP2312U单节锂电池同步开关降压充电IC

IP2312U充电IC简述:

IP2312U是一款5V输入,支持单节锂电池同步开关降压充电管理的IC。

规格书下载>>
Download: PDF规格书下载
  • 产品详情

品牌:英集芯
型号:IP2312U
封装 :
精度 ACCU:
VIN (V):5V
VOUT:单节锂电池
IOUT(max) :3A
静态电流 IQ :
PSRR(1KHZ):
替代:
NC
NC

简介

IP2312U是一款5V输入,支持单节锂电池同步开关降压充电管理的IC。

IP2312U集成功率MOS,采用同步开关架构,使其在应用时仅需极少的外围器件,并有效减小整体方案的尺寸,降低BOM成本。

IP2312U的升压开关充电转换器工作频率750KHz,最大充电电流是3A,5V输入,3.7V/2A转换效率94%;可通过外部电阻设置充电电流。

IP2312U输入电压为5V,输入可以智能调节充电电流,防止拉挂适配器。

IP2312U采用ESOP8封装。

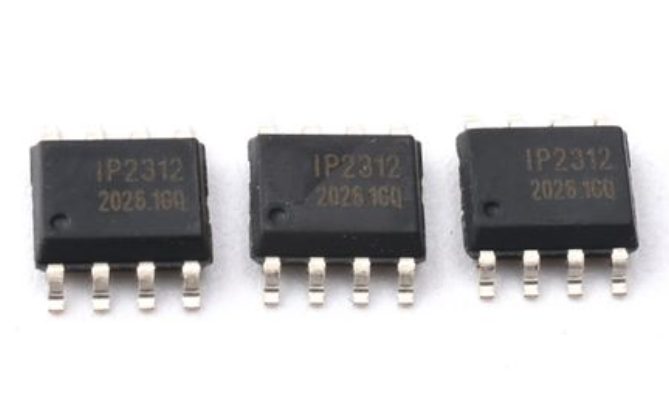

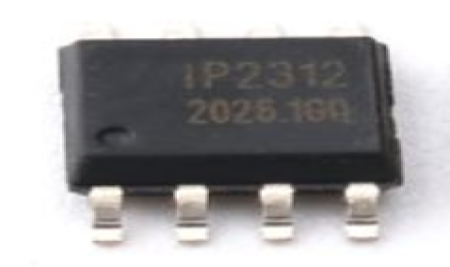

IP2312U单节锂电池同步开关降压充电IC

特性

   (1)同步开关降压充电

   (2)充电效率94%(3.7V/2A)

   (3)最大充电电流3A

   (4)充电电流外部电阻可调节

   (5)自动调节输入电流,可兼容小电流适配器

   (6)支持4.20V/4.30V/4.35V/4.4V电池

   (7)支持充电NTC温度保护

   (8)支持LED充电状态指示

   (9)功率MOS内置

   (10)750KHz开关频率,可支持1uH电感

   (11)输入过压、欠压保护

   (12)IC过温保护

   (13)充电超时保护

   (14)ESD 4KV

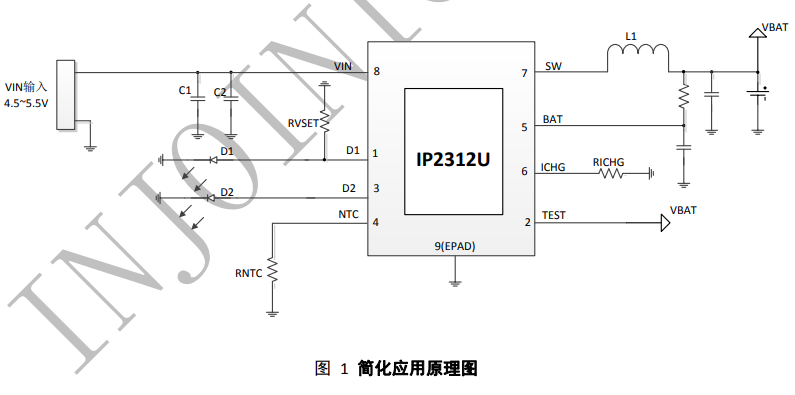

IP2312U单节锂电池充电IC典型应用电路图

应用

   (1)单节锂电池/锂离子电池充电
