一张看似简单的电路图，背后藏着的是电子工程师对效率、稳定与安全的全部思考。对于任何想要驾驭电源的玩家来说，读懂芯片的典型应用电路，远比单纯看参数规格书来得更深刻、更实战。今天，我们就以一颗广受青睐却又不事张扬的“稳定担当”——LD7536R（丝印36R）为例，来一场从图纸到原理的深度漫游。

当你初次面对LD7536R的典型应用电路时，可能会觉得它不过是几个电阻、电容、二极管和变压器的组合。但正是这看似寻常的排列，构建了一个高效且可靠的开关电源世界。这张图，是理解这颗芯片如何“工作”的钥匙，更是我们设计或维修时判断问题根源的路线图。

让我们将视线聚焦于核心。在典型的反激式拓扑中，LD7536R居于中心指挥位。它的第6脚（VCC）是芯片的能量入口，这里的滤波电容不仅仅是储能，更是芯片稳定启动和抗电网扰动的第一道防线。而第5脚（FB）反馈引脚，则是整个系统的“神经中枢”。通过连接光耦与TL431组成的精密反馈网络，它时刻监测着输出电压的细微波动，并据此调整PWM信号的占空比，实现闭环稳压。这里的每一个电阻分压值都经过精心计算，直接决定了最终的输出是否精准。

功率路径的设计，更是蕴含着对效率与安全的双重考量。从芯片的驱动脚连接到MOSFET的栅极，这条路径必须尽可能短而粗，以降低寄生电感，确保开关信号的干净利落，这是提升效率、减少开关损耗和电磁干扰（EMI）的关键细节。同时，MOSFET源极到地的采样电阻，虽然阻值毫欧级别，却肩负着过流保护（OCP）的重任。它像一位敏锐的哨兵，实时将电流信号送回芯片，一旦超过阈值，保护机制即刻启动。

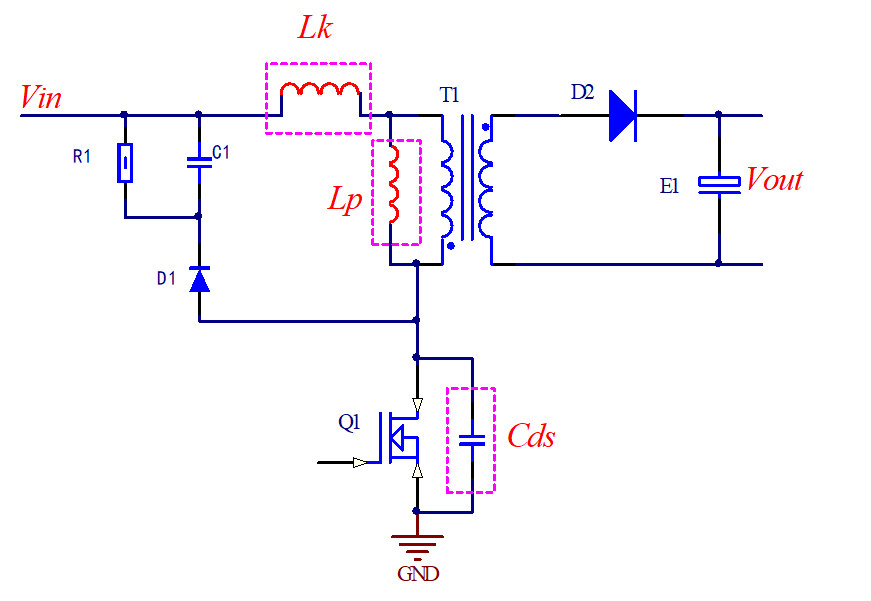

外围的保护与辅助电路，则默默构建起系统的“免疫体系”。连接在变压器辅助绕组与VCC之间的二极管与电容，不仅为芯片在正常工作后提供持续能源，其电压变化还常被用于实现输出电压的过压保护（OVP）侦测。而变压器初级侧的RCD钳位网络（由电阻、电容和二极管构成），则是吸收MOSFET关断时由变压器漏感产生的高压尖峰的“消浪池”，保护功率开关管免受电压应力的冲击，其元件选型直接关系到系统的可靠性与EMI表现。

理解了静态连接，更要洞察动态的工作逻辑。LD7536R支持准谐振（QR）模式，这是一种提升轻载效率、降低开关损耗的先进技术。在电路中，这通常通过检测变压器磁复位（即辅助绕组电压的谷底）来实现。当电路工作在此模式时，MOSFET会在 drain 端电压最低的时刻（谷底）开通，从而显著减少开关损耗和噪声。这张典型电路图中，或许没有明确标注谷底检测的专用引脚，但芯片内部的设计与外围变压器参数的配合，正是为了实现这一高效工作状态。

对于维修者和DIY玩家而言，这张电路图的价值更是无可替代。面对一个无输出的电源模块，你可以沿着VCC路径检查启动电压是否正常；若输出电压不稳，则重点审视FB反馈回路的光耦、基准电压源及其分压电阻；若是芯片反复重启，过流保护采样电阻或负载本身就需要被仔细排查。每一个元件都如同一个逻辑链条上的节点，图纸就是你的侦探地图。

更进一步，这张典型电路并非一成不变的教条。它为你提供了一个坚实可靠的起点。例如，根据不同的输出功率需求，你需要重新计算并选择与之匹配的变压器参数、MOSFET型号以及采样电阻的阻值与功率。想要优化空载功耗？或许可以在VCC供电回路上做些文章。追求更低的输出纹波？次级整流滤波电路的设计与电容的品质就成为新的焦点。

因此，深究LD7536R的典型电路，绝非纸上谈兵。它是一次从被动使用到主动设计的思维跨越。当你真正读懂了图中每一条走线的意图，每一个元器件的使命，你便不再只是芯片的使用者，而是能与它对话，共同构建稳定电力输出的合作者。在电子的世界里，最深邃的奥秘往往就蕴藏在最基础的图纸之中，等待着有心人去发现、去掌控。你的下一个稳定而高效的设计，或许就从彻底吃透这一张图开始。
