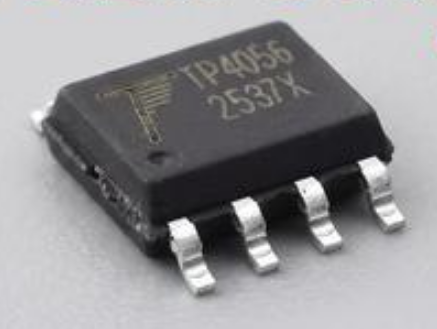

在电子爱好者的工作台、小厂的量产线、甚至地摊上卖的自制充电宝里，你大概率都见过一个指甲盖大小的黑色芯片——TP4056。它不是什么高端半导体器件，却凭借**的性价比和稳定的表现，成为了单节锂电池充电领域绕不开的“国民芯片”，从几块钱的DIY小玩具到批量出货的消费电子，到处都有它的身影。很多人只会照着现成的模块接线，却摸不透它的设计逻辑，要么调不对充电电流，要么忽略散热问题导致充电异常，甚至经常把它和TP4057搞混。今天我们就把这颗小芯片彻底讲透，从原理到应用，把你踩过的、没踩过的坑一次说清。

先从**核心的工作原理说起。TP4056是一款完整的单节锂离子电池线性充电器，采用SOP8/MSOP8封装，**核心的优势是把充电需要的功率管、基准电路、过充保护逻辑全部集成在了芯片内部，不需要额外外接复杂的MOS管或者检测电阻，外围只需要极少的元器件就能搭出一套完整的充电电路。它的充电过程是标准的三段式：首先是预充阶段，当电池电压低于3V左右的涓流阈值时，芯片会先以设定充电电流1/10的小电流给电池补电，避免过放的电池直接大电流充电损伤电芯；等电池电压上升到涓流阈值以上，就会进入恒流充电阶段，这时候芯片会按照你设置的电流稳定输出，是整个充电过程中速度**快的阶段；等电池电压冲到4.2V的截止电压，就会切换到恒压阶段，充电电流开始逐渐下降，当电流降到设定电流的1/10时，充电周期就会自动结束。除此之外，芯片内部还自带了自动再充电功能、电池温度监测、充电状态指示引脚，哪怕是新手搭电路，也很难因为接错出现严重的安全问题。

聊完原理，自然要说到大家**关心的充电电流设置。很多人以为TP4056的电流是固定的，其实它的**大可编程充电电流能到1A，具体大小完全由2号引脚PROG外接的电阻决定——这也是整个芯片设计里**灵活的地方。按照官方 datasheet的计算公式，充电电流I=1200/Rprog，单位分别是安培和欧姆。简单说，如果你想设置1A的满电流充电，那Rprog就选1.2kΩ；要500mA充电就选2.4kΩ，200mA充电就选6kΩ，对应关系非常清晰。但这里有个绝大多数新手都会踩的坑：电阻值不是随便选的。如果电阻精度不够，实际充电电流就会和设计值偏差很大，轻则充电速度达不到预期，重则电流过大损伤电芯；同时PROG引脚对干扰非常敏感，布线的时候**不能把这个引脚的走线走得太长，也不能和高频信号线靠太近，否则很容易出现充电电流跳变、充电断断续续的问题。

比电流设置更重要、也**容易被忽略的，是散热设计。这里必须先给大家提个醒：TP4056是线性充电芯片，线性芯片的固有特性就是压差越大，发热越严重。它的输入电压通常接5V，当电池处于3V左右的低电压状态时，芯片上承受的压差就有2V，如果你设置了1A的充电电流，此时芯片的耗散功率就会达到2W——这个功耗对于SOP8封装的小芯片来说是非常夸张的，如果散热没做好，芯片会快速触发内部的过热保护，自动把充电电流降下来，很多人遇到的“明明设了1A电流，实际充电只有500mA”，十有八九就是散热没做到位。

做好散热其实没有那么复杂，记住几个核心要点就行：**，不要给TP4056接高于5V太多的输入电压，很多人图省事直接接6V甚至9V电源，看似能工作，实际上多余的电压全部变成了热量，不仅充电慢，还会大幅缩短芯片寿命；第二，PCB设计的时候一定要给芯片的散热焊盘铺足够大的铜皮，**好打过孔连接到背面的铜层，这些铜皮就是芯片**主要的散热片，不要为了省空间把TP4056周围的铜皮裁得干干净净；第三，如果确实需要长期满负载1A工作，**好在芯片背部贴一个小小的散热片，或者把充电电流降到800mA左右，留出足够的冗余量，长期稳定性会高很多。另外要注意，芯片工作的时候摸起来发烫是正常现象，只要温度不触发过热降流，就不会影响使用寿命，不用一摸到发烫就以为电路出了问题。

很多人采购芯片的时候经常把TP4056和TP4057搞混，毕竟两个型号只差一个数字，都是单节锂电充电芯片，但实际上两者的定位和应用场景差别非常大。**直观的差异是封装和电流能力：TP4056是SOP8/MSOP8封装，**大充电电流1A，适合对充电速度有要求的场景；而TP4057大多是SOT23-6的小封装，**大充电电流只有500mA，外围元器件更简单，适合对体积要求高、不需要大电流充电的便携设备。其次是功能引脚的差异：TP4056单独带了一个温度检测引脚，可以外接NTC热敏电阻监测电池温度，电池过温的时候会自动暂停充电，安全性更高；而TP4057没有专门的温度检测引脚，只保留了两个充电状态指示引脚，功能更精简。还有一个细节差异是截止电压的精度，TP4056的充电截止电压精度能到±1%，对于电芯的保护更好，更适合大容量锂电池的充电；TP4057的精度是±1.5%，更适合小容量、对成本更敏感的场景。简单说，如果你做的是充电宝、大容量储能小设备，选TP4056更合适；如果你做的是蓝牙耳机、小型穿戴设备这种对体积敏感、电池容量不大的产品，TP4057的性价比会更高。

正是因为这些特性，TP4056的应用场景比你想象的要广得多。**常见的就是各类DIY项目：自制充电宝、太阳能路灯充电板、小型锂电池供电的智能小车、桌面电子摆件，几乎所有需要给单节锂电池充电的DIY作品，用TP4056都是**省事的选择，市面上甚至有很多已经做好的TP4056模块，带保护电路、带Type-C接口，几块钱就能买到，焊上电池就能用。其次是大批量的消费电子，比如小型蓝牙音箱、电动牙刷、手持小风扇、儿童玩具，这些产品对成本敏感，充电电流不需要太大，TP4056成熟的方案和极低的成本刚好匹配需求。甚至在很多工业场景里，你也能看到TP4056的身影，比如小型物联网传感器节点、手持检测设备，只要是单节锂电供电、功耗不高的设备，用TP4056做充电方案都是经过市场十几年验证的可靠选择。

当然，TP4056也不是**的，它有自己的局限。毕竟是线性充电方案，效率不如开关型充电芯片高，大电流下的发热问题是天生的，如果你需要2A以上的充电电流，或者输入电压和电池电压压差比较大，那TP4056就不合适了；而且它只支持单节锂电池充电，多串电池组的充电管理需要用专门的多节充电芯片。但对于绝大多数单节锂电的低压应用场景来说，TP4056就像电子世界里的“家常菜”——不是**精致的，没有那么多花里胡哨的高端功能，但足够可靠、足够便宜、足够好用，经过了十几年市场的检验，从来没有让信任它的工程师和爱好者失望过。

很多刚接触电子的新手总觉得，做电路就要用**新、**高端的芯片，其实不然。在工程领域，**适合的永远才是**好的。一颗几毛钱的TP4056，把外围电路搭好、散热做足，就能稳定工作好几年，比起那些参数好看但价格贵几倍、调试复杂的芯片，反而能解决更多实际问题。下次你再看到电路板上这个小小的黑色芯片，不妨多留意一眼——它不起眼，却默默托举起了无数电子创意的落地，藏着普通工程师**朴素的设计智慧。你用TP4056做过什么有意思的项目？遇到过哪些印象深刻的坑？欢迎在评论区聊一聊。
