你大概也有过这样的瞬间：手机快没电了，随手抓起充电器插上，看着电量百分比蹭蹭往上涨，心里踏实了，却从没想过——就这么一个巴掌大的小方块，里面到底藏着什么？

老实说，我之前也没想过。直到有一次，一个做硬件工程师的朋友看我正用着某品牌充电器，随口问了一句：“你这充电器带协议芯片吗？”我当时愣住了。充电器不就是个把交流电变成直流电的变压器吗？能充电不就行了，还要什么芯片？

他笑了：“要是没芯片，你这手机压根不会允许它快充，甚至可能充得比蜗牛还慢。”

就是这句话，让我对充电器这个每天摸无数次的东西产生了巨大的好奇。拆开一个充电器，里面到底藏着什么秘密？

先说结论：充电器里面有芯片吗？有，而且不止一颗。

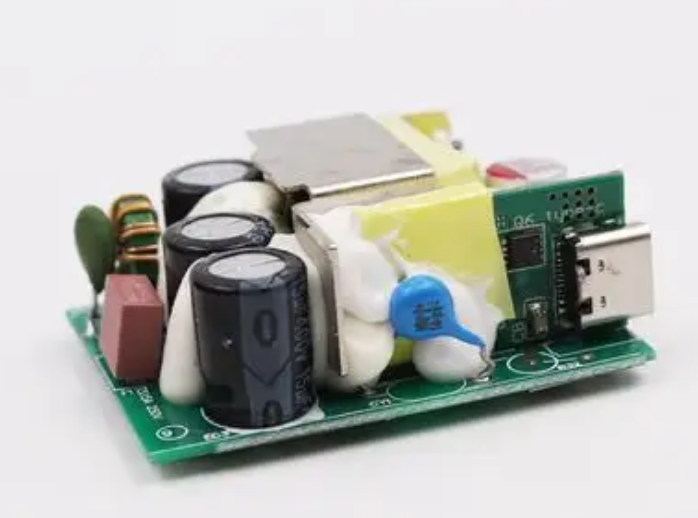

拆开一个现代快充充电器的外壳，你会发现里面并不是想象中那样只有铜线圈和一块电路板。那块小小的电路板上，密密麻麻排布着几类核心元件：变压器、电容、电阻，以及——几颗看起来不起眼的黑色小方块，那就是芯片。

按功能分，充电器里的芯片大致有三种。

**类是电源管理芯片，也叫PWM控制芯片。这相当于充电器的大脑，负责把220V的交流电转换成稳定的直流输出。它实时监控电流电压，一旦出现异常就立刻切断输出。没有它，充电器就是个没有自我意识的傻充，电压稍有不稳就可能烧坏设备。

第二类是协议识别芯片，这才是决定“快充能不能握手成功”的关键角色。快充协议那么多——PD、QC、华为的SCP、OPPO的VOOC——手机和充电器之间需要互相“对暗号”，确认彼此的充电规格匹配，协议芯片就是干这个的。它相当于两端之间的翻译官，暗号对上了，才放行大电流；对不上，就退回保守的5V/2A普通充电模式。这也是为什么有些充电器能给苹果快充、却给某些安卓手机充得极慢的原因。

第三类是安全保护芯片，包括过温保护、过压保护、过流保护。它们像是哨兵，随时感知充电器的状态，一旦温度过高或者电流异常波动，立即启动保护机制，宁可断电也不硬撑。

有一个细节我印象特别深：工程师朋友指着拆开的电路板跟我说，“你看这芯片的体积，比一粒米还小，但它每秒要做几万次电流监测。充电器发烫的时候，真正在‘扛住’的其实是它。”

那一刻我才意识到，我们手里的快充体验，根本不是靠单纯的功率堆出来的110W、120W，而是一场芯片之间精密协作的结果。

那么问题来了：芯片越多，充电器就越安全吗？

也不完全是这样。芯片的价值取决于它的品质，而不是数量。正规大厂用的芯片，往往来自像PI、英飞凌、TI、ST这样的半导体大厂，封装工艺成熟，可靠性在实验室里经过了几十万小时的验证。而一些三无充电器，也号称有芯片，内部用的却是打磨掉logo的劣质IC，性能不稳定不说，连基本的过温保护都可能失效。这才是充电器安全隐患的真正根源。

说到安全，还有一个标准值得记住——3C认证。这个认证不是走个过场，它涵盖了绝缘耐压、温升、异常测试等一系列严格检测。一个充电器要想通过3C认证，每一个元件的选料都有明确标准。而那些连3C认证都没有的超低价充电器，本质上就是拿你的手机和人身安全做赌注。

再看一组我特意查的数据：网上流传的充电器拆解测评中，**原装充电器内部电路板整洁有序，芯片和变压器排列清晰；而山寨充电器内部往往只有一颗简单的整流芯片，电路板粗糙，焊点毛糙，有的甚至连**基本的共模电感都省掉了——这意味着抗干扰能力几乎为零。

差距就是这么大。所以再有人问“充电器里面有芯片吗”，这个问题背后真正值得追问的是：里面的芯片，是认真做事的芯片，还是滥竽充数的芯片？

快充协议、安全认证、功率管理……一颗颗不起眼的小黑片，撑起了我们每天习以为常的“充电自由”。下次给手机插上电的时候，不妨看一眼那个安静地躺在插座上的小白方块——它也许比你以为的聪明得多。

你留意过自己用的充电器有没有3C认证吗？或者有没有踩过山寨充电器的坑？欢迎在评论区聊聊，咱们一起避避雷。
