你有没有过这样的经历？新买的快充头给手机充电时快到飞起，换个旧型号平板却只能慢充；新能源汽车充到80%后速度陡然下降，厂商却告诉你这是“电池保护机制”。这些看似和充电功率、电池容量相关的现象背后，其实都藏着一个极易被忽略的核心部件——电池充电芯片。小到无线耳机、智能手表，大到储能电站、电动汽车，充电芯片直接决定了充电速度、设备寿命，甚至是用电安全。

市面上的充电芯片种类繁多，不同场景的需求差异极大，很多硬件开发者、消费电子从业者甚至**数码爱好者，都常常在选型时踩坑。今天我们就从基础分类到行业差异，从厂商格局到选型逻辑，把充电芯片的门道彻底讲透。

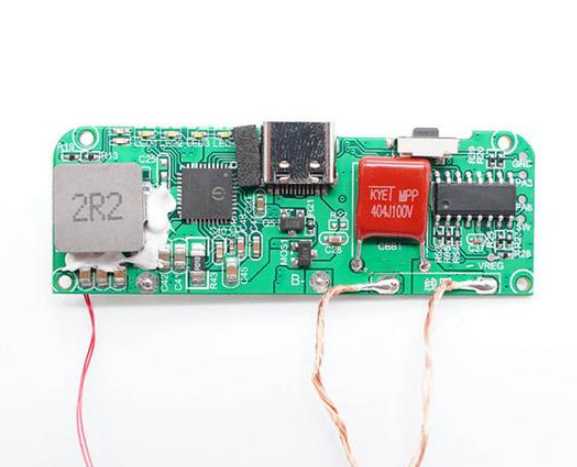

按功能原理划分：三类核心芯片适配不同场景

目前主流的充电芯片按照工作原理，主要分为线性充电芯片、开关充电芯片和脉冲充电芯片三类，三者的适用场景和优劣势差异十分明显。

线性充电芯片是技术**成熟、结构**简单的一类，其工作原理是通过调节内部功率管的导通电阻，把输入电压降到电池需要的充电电压，多余的功率以热量形式散发。这类芯片成本极低、电磁干扰小，充电过程中没有明显的纹波，对电池的损伤更小，但**大的短板是效率低，通常只能做到70%-80%的充电效率，且功率越大发热越严重。因此线性充电芯片普遍用在小功率低功耗设备上，比如百元级的蓝牙耳机、入门款智能手环、小型电动玩具等，对充电速度要求不高、对成本敏感的产品，往往会优先选择这类方案。

开关充电芯片是当前消费电子和工业领域的主流选择，它通过高频开关控制电感的储能和释能，实现电压的升降转换，充电效率可以达到90%以上，同等功率下发热仅为线性芯片的1/3到1/2，且支持的功率范围极广，从10W的普通手机充电到上百瓦的快充都能覆盖。不过这类芯片结构相对复杂，需要搭配电感、电容等外围元件，设计难度和成本都高于线性芯片，且高频工作时会产生一定的电磁干扰，需要额外做屏蔽处理。现在我们常见的手机65W快充、笔记本电脑的PD充电，几乎都是采用开关充电芯片方案。

脉冲充电芯片则多用于对电池寿命要求较高的场景，它通过周期性的脉冲电流给电池充电，在充电间隙还会短暂放电，消除电池的极化效应，能大幅延长电池的循环寿命，充电效率也比开关芯片更高。但这类芯片控制逻辑复杂，成本也**高，且充电过程中电流波动较大，对电池的一致性要求更高，因此目前主要用于新能源汽车动力电池、工业储能电站等场景，很多车企宣传的“百万公里电池”，背后往往就有脉冲充电芯片的功劳。

跨领域差异：消费电子与车规级芯片的核心区别

很多人会觉得，充电芯片的技术是共通的，手机上的快充方案稍微改改就能用到汽车上，这其实是一个巨大的误区。消费电子级和车规级充电芯片的设计逻辑，几乎是两个完全不同的方向。

首先是可靠性要求天差地别。消费电子的充电芯片通常只需要满足3-5年的使用寿命，工作温度范围在0℃到45℃之间即可，只要不出现短路、过充等严重问题，少量的功能异常都在可接受范围内。但车规级充电芯片需要满足-40℃到125℃的宽温工作要求，抗振动、抗电磁干扰能力都要经过严格的车规认证，使用寿命至少要达到15年以上，且不允许出现任何失控风险，哪怕是极端情况下芯片损坏，也必须进入安全关断状态，不能出现过充起火等问题。

其次是功率密度和散热设计的差异。消费电子追求**的体积，因此充电芯片普遍采用小尺寸封装，比如常见的QFN封装，面积往往只有几平方毫米，散热主要依靠PCB板传导，单芯片支持的功率**高也就到200W左右。而新能源汽车的充电芯片功率普遍在千瓦级，因此会采用带散热底座的TO封装或者功率模块封装，部分高功率方案甚至会自带液冷通道，散热能力是消费级芯片的数十倍。

还有一个核心差异是协议兼容性。消费电子的充电芯片需要支持PD、QC、UFCS等多种私有和公有协议，兼容不同品牌的充电头和设备，因此芯片内部会集成大量的协议识别模块。而车规级充电芯片主要遵循国标、欧标等统一的充电标准，不需要兼容太多私有协议，反而会更侧重电压电流的稳定性和故障响应速度。

主流厂商格局：三类玩家各有优势

目前全球充电芯片市场主要分为三大阵营，不同厂商的技术路线和市场布局差异明显。

欧美厂商在高端市场占据优势，比如德州仪器、ADI、英飞凌等企业，在车规级充电芯片、工业级高功率充电芯片领域技术积累深厚，产品可靠性和稳定性是行业标杆，很多中高端新能源汽车的充电模块，都是采用这些厂商的方案。不过这类厂商的芯片价格普遍较高，交货周期也更长，对中小客户的技术支持相对有限。

中国台湾厂商在消费电子领域份额极高，比如立锜、 Richtek、通嘉等企业，产品性价比突出，方案成熟度高，广泛应用于中低端手机、笔记本电脑等产品，很多百元级快充配件里的充电芯片，都来自这些厂商。

近年来中国大陆的充电芯片厂商崛起速度极快，比如南芯半导体、英集芯、智融等企业，在消费电子快充领域已经实现了对台系厂商的赶超，部分产品的功率密度和效率甚至超过了欧美厂商的同级别方案，且对国内客户的技术支持响应更快，现在很多国产手机的百瓦快充方案，都是采用国产充电芯片。在车规级领域，国内厂商也在逐步突破，部分产品已经通过了AEC-Q100认证，开始进入国内车企的供应链。

选型核心逻辑：别只看参数，场景才是关键

很多人选型时容易陷入“参数越高越好”的误区，觉得支持的功率越大、效率越高就越好，实际上合适的才是**好的。

如果是做小功率穿戴设备，优先选择线性充电芯片就足够，比如一款200mAh的蓝牙耳机，就算用开关芯片把充电速度提高10分钟，换来的却是成本增加、方案复杂度提升，完全没有必要。如果是消费电子快充产品，优先选择集成度高、外围元件少的开关充电芯片，同时要确认芯片支持需要的充电协议，避免出现兼容性问题。

如果是工业或者汽车场景，首先要确认芯片的认证资质，比如车规级必须满足AEC-Q100认证，其次要留足功率冗余，比如实际需要100W的充电功率，**好选择支持150W以上的芯片，避免长期满负载工作影响寿命。散热设计也要提前评估，不要等到打样后才发现过热问题，再去改板就会浪费大量的时间和成本。

**后还要考虑供应链的稳定性，尤其是当前芯片缺货现象时有发生，尽量选择通用型号、多厂商可替代的方案，避免因为单一芯片断供导致整个项目停摆。

充电芯片虽然不是终端产品里**亮眼的部件，却是所有用电设备的“能量守门员”。小到一个耳机的续航寿命，大到一辆汽车的充电安全，都和这个小小的芯片息息相关。随着快充技术的普及和新能源产业的发展，未来充电芯片还会朝着更高功率、更高效率、更高集成度的方向发展，也许再过几年，我们就能看到支持上千瓦功率的消费级快充芯片，几分钟充满一辆电动车的场景也会成为现实。你在使用电子设备时遇到过哪些充电相关的问题？欢迎在评论区留言讨论。
