多节锂电池充电芯片

本文来源:充电管理ic 编辑:充电管理芯片 日期:2026-10-16 浏览:0
文章导读

多节锂电池充电芯片技术聚焦电压采样精度与均衡控制,保障电池安全与寿命。

在新能源应用全面落地的当下,小到两轮电动车、便携式储能电源,大到工业后备电源、低速电动汽车,多节锂电池组的身影几乎无处不在。而作为锂电池组能量补给的核心部件,充电芯片的设计水平直接决定了电池的使用寿命、使用安全,甚至整个设备的运行可靠性。很多人觉得锂电池故障往往是电芯本身质量问题,却忽略了充电芯片的保护逻辑与控制精度,才是筑牢安全防线的第一道闸门。今天我们就拆解多节锂电池充电芯片的核心技术,看看从电芯电压采集到均衡能量分配的每一个环节,都藏着怎样的设计考量。

电芯电压采样精度:毫伏级误差背后的安全底线

多节锂电池组通常由数节甚至数十节电芯串联组成,要让每一节电芯都工作在安全区间,首先要做到的就是准确感知每一节电芯的实时电压。锂电池的充放电电压区间非常窄,以常见的三元锂电池为例,单体额定电压3.7V,充电截止电压4.2V,放电截止电压2.75V,一旦单节电芯过充超过4.25V,就可能引发电解液分解、电芯鼓包,极端情况下甚至会出现热失控;而过放低于2.5V则会造成电芯不可逆的容量衰减,直接缩短电池组整体寿命。

这就要求充电芯片的电压采样精度必须控制在毫伏级别。目前行业主流的高精度充电芯片,采样误差普遍可以做到±5mV以内,部分工业级芯片甚至能达到±2mV的精度。为了实现这样的精度,芯片设计上通常会采用差分采样架构,避免串联回路的线损压降对采样结果造成干扰,同时内置温度补偿电路,抵消工作环境温度变化带来的基准电压漂移。不少芯片厂商还会在采样通路中加入数字滤波算法,滤除充电过程中开关动作产生的高频纹波干扰,确保即使在大电流充电的工况下,采样结果依然稳定准确。如果采样精度不够,很容易出现某节电芯已经过充,芯片却还在持续充电的情况,这也是很多廉价锂电池组用了半年就出现鼓包的核心原因之一。

均衡控制策略:让每节电芯都能“吃饱不浪费”

串联电池组有一个天然的短板:只要有一节电芯容量衰减或者性能不一致,就会拖累整个电池组的可用容量。比如10节串联的电池组,其中9节都还有20%的电量,剩下1节已经到了放电截止电压,整个电池组就不得不停止放电,剩下的电量全部被浪费。充电时也是同理,性能最好的电芯最先被充满,为了防止它过充,整个充电过程就必须中断,其余电芯都无法达到满电状态,久而久之电池组的可用容量会越来越低。

均衡控制功能就是为了解决这个问题而生的,目前主流的均衡策略主要分为被动均衡和主动均衡两种。被动均衡的逻辑相对简单,在充电过程中,当检测到某节电芯电压高于其他电芯时,芯片会接通该电芯对应的放电电阻,把多余的电量以热能的形式消耗掉,让其余电芯可以继续充电直到全部充满,这种方案成本较低,适合小容量电池组,均衡电流通常在几十毫安到几百毫安级别。而主动均衡的技术门槛更高,芯片会通过能量变换电路,把电压较高的电芯里的多余电量,直接转移到电压较低的电芯里,能量利用率可以达到90%以上,均衡电流甚至能做到几安,更适合大容量、对续航要求较高的工业级电池组。现在不少高端充电芯片还会加入智能均衡判断逻辑,不仅在充电过程中执行均衡,在电池组静置、放电过程中也会实时监测电芯压差,一旦超过设定阈值就启动均衡,最大限度延长电池组的循环寿命。

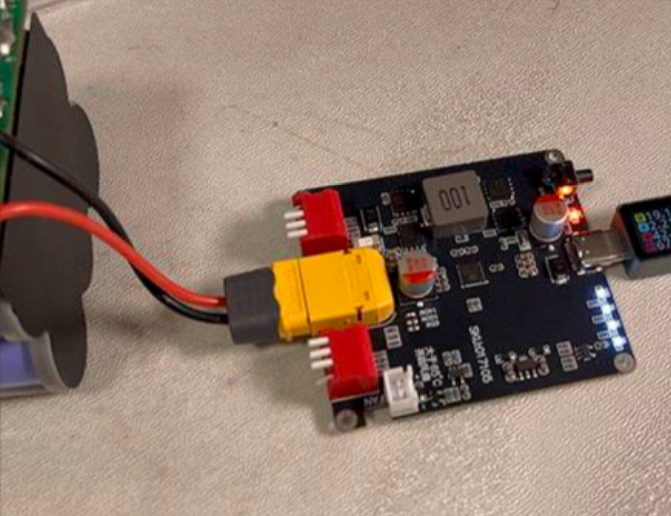

多节锂电池充电芯片

多级安全保护机制:层层设防杜绝充电风险

充电过程是锂电池最容易出现安全事故的阶段,因此多节锂电池充电芯片通常会设置多重保护机制,形成完整的安全闭环。最基础的是电压保护,包括单体过压保护和总压过压保护,当任意一节电芯电压超过阈值,或者电池组总电压超过设定值时,芯片会立刻切断充电回路。其次是电流保护,分为充电过流保护和短路保护,当充电电流超过芯片额定值,或者输出端出现短路故障时,芯片会在微秒级的时间内关断功率管,避免大电流烧毁电路。

温度保护也是不可或缺的一环,充电芯片通常会内置温度传感器,同时支持外接NTC热敏电阻监测电池组的温度,当芯片自身温度超过120℃,或者电池组温度超过55℃时,会自动降低充电电流或者停止充电,等到温度回落之后再恢复充电过程。部分汽车级和工业级的充电芯片还会加入电芯失效检测功能,能够自动识别出已经出现内阻过大、容量跳水的故障电芯,通过接口向主控系统发出预警,提醒用户及时更换电池组,避免故障进一步扩大。这些保护机制并不是独立工作的,而是互相冗余、互相校验,哪怕其中某一个保护环节失效,其余机制依然可以起到防护作用,最大限度降低安全风险。

封装与散热设计:高功率密度下的性能保障

现在的储能设备和电动工具都在往小型化、高功率方向发展,这就要求充电芯片在更小的封装尺寸下,承受更大的充电电流和更高的功率损耗。目前常见的多节锂电池充电芯片封装主要有QFN、SOP、TO封装等类型,其中QFN封装因为底部带有裸露的散热焊盘,散热性能优异,被广泛应用在10A以内的消费级和工业级充电方案中;而针对20A以上的大功率充电场景,通常会采用带散热片的TO封装,方便外接更大的散热器辅助散热。

芯片内部的散热设计同样重要,不少厂商会在功率管的布局上做优化,把发热较大的功率器件均匀分布在芯片衬底上,避免局部热点温度过高,同时在芯片内部内置过温保护电路,一旦结温超过阈值就自动降额运行。很多方案厂商在设计充电电路时,还会根据芯片的功耗参数,在PCB板上对应芯片散热焊盘的位置设计大面积铺铜,甚至添加导热胶把芯片热量传导到外壳上,确保在满负载充电的工况下,芯片温度始终保持在合理区间。散热设计不到位的话,芯片很容易因为过热进入降额模式,导致充电速度变慢,严重的还会触发过温保护直接停止充电,影响设备的正常使用。

如今新能源行业的快速发展,对多节锂电池充电芯片的性能要求还在不断提高,更快的充电速度、更高的均衡效率、更完善的保护功能,已经成为行业共同的研发方向。我们在选择锂电池设备的时候,除了关注电芯的品牌和容量,不妨多了解一下充电管理芯片的参数设计,毕竟一套可靠的充电管理系统,才是锂电池长期安全使用的核心保障。关于锂电池充电的相关技术,你还有哪些想了解的内容,欢迎在评论区留言讨论。
