你有没有过这样的经历:给手持小风扇换了块新电池,充了一整晚,摸上去外壳烫得能煎鸡蛋;给老式蓝牙音箱换了第三方充电板,没充几次电池就鼓了包,连机壳都被顶得变了形?很多人把这些问题归咎于电池质量差,却很少有人注意到,藏在电路板上那块指甲盖大的4056充电芯片,才是决定充电安全、电池寿命的核心角色。

作为线性锂电池充电芯片领域的“常青树”,TP4056自问世以来就凭借极简的外围电路、稳定的性能表现,成了DIY圈、小家电领域、便携电子设备里最常见的充电方案。从几块钱的随身手电到几十块的桌面充电宝,从学生做的电子毕设到批量生产的小型数码产品,你几乎都能找到它的身影。但大多数人对它的认知,还停留在“能给锂电池充电”的层面,对它真正的核心能力、设计边界和选型痛点,其实知之甚少。

很多人选4056,最先关注的永远是“最大充电电流能不能到1A”,却不知道,这颗芯片真正的第一道安全防线,是藏在设计逻辑里的过充保护机制。

不同于早期简易充电方案直接用恒压源给电池硬灌的模式,4056从芯片设计层面就把锂电池的充电曲线刻进了逻辑里:预充、恒流、恒压、截止,四个阶段没有任何省略。当电池电压被放到低于2.9V的过放状态时,它不会直接用大电流猛冲,而是先以设定电流的1/10进行涓流预充,等电池电压回升到安全阈值,才会切换到设定的恒流模式;等到电池电压爬到4.2V,又会自动切换到恒压模式,充电电流逐步降低,当电流降到设定值的1/10时,直接截止充电,彻底切断充电回路。

更关键的是,这颗芯片内部集成了精度达到±1%的4.2V基准电压,不会因为外围器件的偏差出现过充阈值漂移。很多廉价充电方案之所以会把电池充鼓,本质上就是因为电压控制精度不足,把电池充到了4.3V甚至更高,超过了锂电池的安全电压上限;而正规的4056方案,哪怕外围只搭配最基础的电容电阻,也能把满电电压牢牢锁在安全范围内,从根源上避免过充带来的电解液分解、电池鼓包甚至起火风险。

除此之外,它还自带了电池反接保护、输入电源反接保护,哪怕DIY的时候手滑把电池正负极接反了,也不会直接烧坏芯片和电池,这也是为什么它能成为新手做电子项目首选充电芯片的核心原因。

不少用过4056的人都有个印象:这芯片什么都好,就是充电的时候太烫。甚至有人调侃,1A电流下的4056,温度高到能当迷你暖手宝。很多人把这归因为芯片设计落后,却很少有人搞懂它的发热到底来自哪里,又该怎么通过设计把温度压下去。

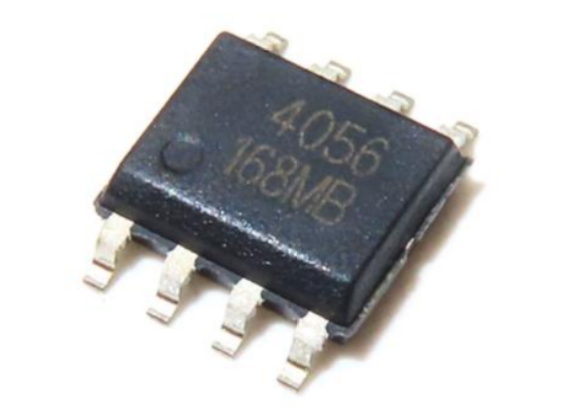

充电芯片4056

作为线性充电芯片,4056的发热原理其实很简单:它的压降全部消耗在芯片本身,功耗等于(输入电压-电池电压)×充电电流。比如你用5V1A的适配器给一块3.7V的电池充电,芯片本身就要承担1.3V的压降,算下来功耗就有1.3W,如果散热条件不好,芯片表面温度冲到80℃以上是常有的事。

但这并不代表4056的热管理就只能“躺平”。正规的4056芯片内部其实集成了完善的热反馈机制,当芯片结温升到145℃左右时,会自动降低充电电流,把温度控制在安全范围内,不会因为过热烧坏芯片,更不会因为持续高温传导到电池端引发安全风险。而我们能做的热优化,其实从外围电路设计阶段就已经开始了。

最有效的手段,首先是给芯片留出足够的铺铜散热区。很多人画PCB的时候,把4056的散热PAD当成可有可无的存在,甚至根本不接铜皮,芯片的热量散不出去,自然一充就烫。正规设计里,要把芯片底部的散热焊盘和大面积的接地铜皮连在一起,靠PCB本身的铜箔当散热片,同等条件下,充足的铺铜能让芯片温度降低20℃以上。其次是合理设置充电电流,不要盲目追求1A满电流充电,如果设备本身散热空间小,把充电电流设到500mA,发热会直接降一半,对电池寿命也更友好。还有个容易被忽略的细节:尽量不要用超过5V的输入电压给4056供电,比如用快充头的9V档直接接,那芯片的压降会直接翻倍,发热自然会彻底失控。

很多新手第一次用4056做项目,照着网上的参考电路接完,要么发现充电电流上不去,要么充到一半就停,要么芯片烫得离谱,其实问题大多出在外围电路的细节设计上。

看起来4056的外围只需要几个电容、两个电阻就能工作,但每个器件的选型都藏着门道。用来设置充电电流的PROG电阻,精度直接决定了实际充电电流的误差,用1%精度的金属膜电阻,才能保证实际电流和设计值一致;如果用廉价的碳膜电阻,电流偏差可能超过20%,要么电流太小充电慢,要么电流太大发热猛。

输入和输出端的电容,作用是滤除电压尖峰、稳定回路,很多人为了省成本省空间,把10μF的输入电容换成0.1μF的瓷片电容,结果适配器接入的时候尖峰电压直接击穿芯片;还有人把输出端的电容省掉,导致充电时电压波动,截止判断出现误差,电池总是充不满。

还有个非常常见的误区:很多人以为4056可以直接带动负载,一边充电一边给设备供电。实际上4056本身只是个充电芯片,没有路径管理功能,如果充电的时候同时接负载,电流会被负载分走,电池永远充不到截止电流,一直处于浮充状态,长此以往电池寿命会大幅衰减,芯片也会因为持续工作过热。正确的做法是搭配专门的路径管理芯片,或者在设计时把充电回路和供电回路分开,避免边充边放的问题。

市面上的4056芯片价格差能有十倍,最廉价的散新芯片只要几分钱一片,正规品牌的原装芯片要五六毛,很多人选型的时候只看价格,买回来才发现踩了坑。

劣质的仿冒4056,首先是电压精度根本达不到标称值,有的满电截止电压能到4.4V以上,用几次就把电池充鼓;有的热保护功能直接被砍掉,芯片烫到焊锡融化都不会降电流,安全隐患极大。还有的仿品充电电流虚标,标称1A实际最大只能到400mA,充电速度慢一半。

选型的时候,首先要选正规品牌的原装芯片,不要贪几分钱的便宜买三无散新片;其次要根据自己的设备散热条件选合适的电流档位,不要盲目追求大电流,便携设备内部空间密闭,500mA的充电电流反而比1A更安全、寿命更长;如果是要做边充边放的产品,不要选裸的4056芯片,要选集成了路径管理的4056升级版本,省去额外加电路的麻烦,也能避免损伤电池。

从问世到现在,4056已经在市场上活跃了十几年,期间无数新的充电芯片层出不穷,却始终没能彻底替代它的位置。本质上是因为它刚好踩中了小容量锂电池充电的核心需求:足够简单、足够可靠、足够便宜,只要设计得当,它能满足绝大多数小型便携设备的充电需求。

很多人总觉得,越高端的芯片、越复杂的电路才越好,可在消费电子领域,真正能经得住市场检验的方案,永远是把最核心的安全和稳定做到极致。就像这颗小小的4056,它没有花里胡哨的快充协议,没有复杂的功能,却把过充保护、热管理这些最基础也最关键的能力,做成了行业标杆。

下次再拆开手里的小型电子设备,看到那块印着4056字样的小黑芯片时,你或许会明白:那些让你觉得安心的充电体验背后,从来都不是什么高端技术的堆砌,而是藏在每一个设计细节里的,对安全的敬畏。你用4056做过什么有意思的电子项目?又踩过哪些相关的坑?欢迎在评论区聊一聊。
