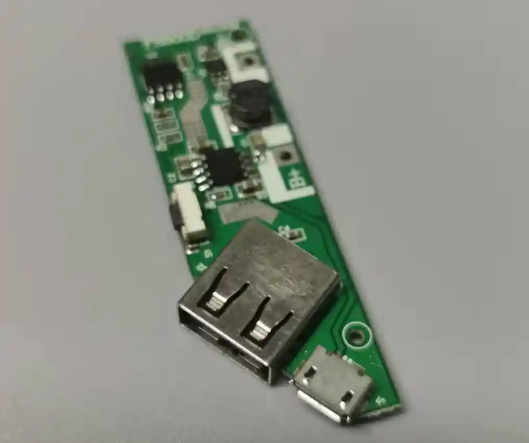

你可能很难想象，在氮化镓快充动辄百瓦输出的今天，年出货量仍达数十亿级的充电器产品，居然是看似过时的5V1A规格。从低端功能机到智能门锁、蓝牙耳机充电仓，再到工业传感设备、小型家电控制器，无数对成本敏感、功耗需求稳定的场景，依然把5V1A作为供电的首选方案。而决定这类充电器稳定性、成本与能耗表现的核心，正是一枚指甲盖大小的电源管理芯片。要做出一款能过安规、寿命够长、性价比够高的5V1A充电器，选对芯片方案、摸透设计逻辑，比盲目追求高参数要重要得多。

5V1A充电器的核心原理：反激架构是绝对主流

如今商用的5V1A充电器，95%以上都采用反激式开关电源架构，整个工作流程可以拆解为四个核心环节：首先是高压输入端的整流滤波，220V交流电经过桥式整流和电容滤波后，变成约310V的高压直流电；接着芯片控制开关管高频通断，把高压直流电加载到高频变压器的原边绕组，通过电磁感应将能量传递到副边；然后副边绕组输出的高频交流电经过次级整流和滤波，最终得到稳定的5V直流电；最后整个系统的输出电压和电流会通过反馈回路传回控制芯片，实时调整开关管的通断占空比，保证在负载波动时输出始终稳定在5V1A的规格。

这种架构能成为5V1A场景的绝对主流，本质是精准匹配了该类产品的需求：它的电路结构简单，外围元件数量比其他架构少30%以上，能显著压低整体方案成本；变压器同时承担能量传递和高低压隔离的作用，很容易满足安规对绝缘耐压的要求；更重要的是，反激架构在10W以内的小功率场景下转换效率优势明显，完全能覆盖5V1A的输出需求。

芯片方案的两大分支：原边反馈vs副边反馈，怎么选？

按照反馈信号采样位置的不同，5V1A的电源芯片方案可以分为原边反馈（PSR）和副边反馈（SSR）两大路线，两者的成本、性能和适用场景差异非常明显，选型时首先要明确产品的定位和需求。

原边反馈方案的最大特点是不需要光耦和次级稳压芯片，反馈信号直接从变压器原边的辅助绕组采集，整个方案的BOM元件数量通常能控制在20个以内，成本比副边方案低15%-20%，是目前白牌充电器和成本敏感场景的首选。不过它的劣势也同样突出：输出电压的精度通常在±5%左右，负载动态响应速度较慢，负载突变时容易出现电压波动，对供电精度要求高的设备并不适用。这类方案比较适合给蓝牙耳机、普通移动电源、低端功能机这类对电压波动容忍度较高的产品供电，或者作为小型家电的内置辅助电源。

副边反馈方案则是在输出端通过TL431这类稳压芯片采集电压电流信号，再通过光耦把信号传回原边控制芯片，输出电压精度可以做到±1%以内，负载响应速度快，输出纹波也更低，可靠性和稳定性远高于原边方案。当然代价是需要额外增加光耦、TL431和周边元件，BOM成本更高，电路设计也相对复杂。如果是做品牌充电器、给工业传感器、医疗小设备这类对供电稳定性要求高的产品供电，或者需要满足六级能效标准，副边反馈依然是更稳妥的选择。

芯片选型必须关注的4个核心指标

确定了反馈架构之后，具体到芯片型号的选择，有四个指标是必须放在第一位考量的，直接决定了最终成品能不能过认证、能不能稳定工作。

第一个是耐压参数，国内使用的充电器芯片，内部集成的开关管耐压至少要选700V以上的型号，如果是出口到电网波动较大的欠发达地区，最好选择耐压800V以上的型号，避免高压尖峰击穿开关管。现在很多主流芯片都集成了过压、过流、过温、短路保护功能，能大幅降低外围保护电路的设计成本，选型时优先选择集成完整保护功能的型号，可以减少后续调试的麻烦。

第二个是待机功耗，现在各国的能效标准对空载功耗要求越来越严格，欧盟CE认证要求六级能效产品待机功耗低于30mW，国内的CCC认证也对小功率电源的待机能耗有明确要求。如果是做出口产品，或者需要打上能效标识，必须选择标注了符合六级能效、待机功耗低于30mW的芯片，不然根本过不了认证。目前主流的5V1A芯片在典型工况下的转换效率普遍能做到78%-82%，优秀的型号可以做到85%以上，发热控制会更好。

第三个是集成度，对成本敏感的大规模量产项目，优先选择集成了高压启动电路、补偿电路、甚至整流桥的芯片，外围元件越少，生产时的良率越高，综合成本反而更低。比如现在很多原边反馈芯片已经把启动电阻集成到了芯片内部，外部只需要搭配变压器、整流管、电容和少量电阻电容就能工作，整个方案的BOM成本可以压到3块钱以内，非常适合百万级以上的大规模量产。

第四个是供货稳定性和认证资质，消费电子行业缺芯的教训历历在目，选型时尽量选择市场上已经大规模出货、供货渠道稳定的成熟型号，不要为了几毛钱的差价选择小众厂商的新品，不然量产时断货停工的损失远大于省下的成本。同时要确认芯片厂商能提供完整的安规认证辅助资料，比如UL、CE、CCC的测试报告，后续产品做认证时能节省大量的时间和测试成本。

落地设计的3个关键注意点

很多人以为选对了芯片就能做出合格的充电器，实际工程落地时，还有三个很容易踩坑的细节，直接影响产品的可靠性。

首先是变压器参数的匹配，不同的芯片对变压器的电感量、匝数比都有明确的要求，最好直接采用芯片厂商推荐的变压器参数，或者找正规的变压器厂商根据芯片 datasheet 定制，不要自行修改匝数比或者电感量，不然很容易出现带载能力不足、芯片过热的问题。变压器的绝缘等级也必须符合安规要求，原副边绕组之间的绝缘层至少要做到三层绝缘线，或者加绝缘胶带，保证耐压能通过3750V的交流耐压测试。

其次是EMI滤波电路的设计，5V1A充电器虽然功率小，但开关电源的高频干扰依然存在，输入端必须加X电容和共模电感组成的EMI滤波电路，不然过不了EMC辐射测试。很多低成本方案会省掉共模电感，虽然能正常工作，但卖到正规市场根本过不了认证，反而得不偿失。如果是做内置电源，EMI要求相对宽松，可以适当简化滤波电路，但至少要保留输入端的安规电容。

最后是散热设计，5V1A充电器通常是全密封外壳，芯片的散热主要通过PCB铜箔，设计时要把芯片的散热引脚接到尽可能大面积的铜箔上，铜箔面积最好不小于1平方厘米，不要把芯片放在靠近外壳的封闭角落，不然满负载工作时芯片温度很容易超过100度，长期高温工作会大幅缩短芯片寿命。如果是工业场景使用的电源，最好在芯片背面加导热胶贴，把热量导到外壳上，提升高温环境下的可靠性。

看似技术门槛不高的5V1A充电器，实际上每个成本的压低、每一份可靠性的提升，都藏着芯片方案选型和设计的细节考量。在快充技术往更高功率卷的今天，这个看似不起眼的10W功率段，反而因为极其庞大的存量需求和成本敏感性，成了电源芯片厂商比拼成本控制和集成度的竞技场。无论是做消费电子配件还是工业内置电源，把这个最基础的方案摸透，才是做好电源产品的第一步。如果你正在做相关的方案选型，不妨在评论区留下你的应用场景，我们可以一起聊聊最合适的方案选择。
