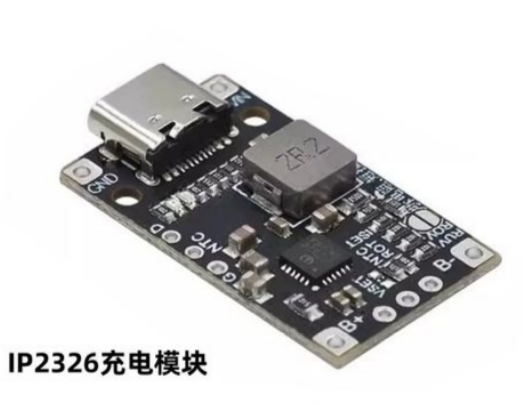

样板打样回来，上电，万用表笔搭在输出端，读数一动不动。脑子里冒出的第一句话往往是：IP2326这个片子是不是坏了？

先别急着换芯片。在电源调试里，“没有输出”其实是信息量最大的结果之一。它至少说明芯片没有完成启动，或者启动了却被某种保护关断。这篇文章不聊晦涩的理论，就按实际排查顺序，把供电、焊接和外围电路这三个方向一次说清楚。

一、先问一句：输入供电到位了吗？

芯片没有输出，第一步永远不是怀疑芯片，而是确认输入侧的能量有没有真正送到。很多所谓“无输出”，其实只是输入没有达标。

测输入电压。用万用表直接量VIN和GND之间的电压，不是量适配器接口，而是量芯片引脚附近。长走线、细过孔、劣质杜邦线都可能带来明显压降，显示5V，芯片实际只有3V，启动条件不满足，自然没有输出。

用示波器看瞬态。上电瞬间如果电压跌落超出芯片的欠压锁定阈值，芯片会拒绝启动。这种情况在输入电流不足时特别常见，电源适配器限流太小，或电池内阻偏大，都会导致一启动就打嗝。

还要注意使能引脚。许多电源芯片的EN脚不是默认拉高的，如果它在低电平状态，整颗芯片就是“睡着”的。检查EN脚是否有正确的高电平，并确认MCU GPIO在上电时序中不会先把EN拉低又拉高。最怕的是EN脚悬空，噪声把电平拉来拉去，输出跟着时有时无。

二、再看焊接：IC真的贴好了吗？

IP2326这类高集成度电源芯片，很多采用QFN或DFN封装，底部有一个大面积散热焊盘。这种封装最容易出的问题，不是芯片本身坏，而是没焊好。

散热焊盘虚焊，芯片的GND路径被抬高，地电位不稳，输出轻则偏低，重则完全没有。边缘引脚连锡，会把SW对地短路，一上电就触发过流保护。引脚下面藏了一颗锡珠，当时没问题，产品一发热就偶发无输出。

排查焊接质量，不要只靠肉眼，拿起万用表二极管档测几个关键节点的对地阻值：VIN对GND、SW对GND、输出电容两端。如果SW对GND阻值接近0，先怀疑连锡或芯片下方焊锡残留。阻值明显偏低，但又不是纯短路，也要先把引脚重新处理一遍。

如果手工焊接，热风枪温度不要拉太高，避免吹坏芯片内部；温度太低又会造成虚焊。焊接完成后，用助焊剂清洗干净再测量，因为残留助焊剂会干扰反馈环路，让输出电压反复抖动。

三、然后查外围：电感、电容、反馈，哪一个在“拖后腿”

输入正常，焊接也没问题，接下来就该看外围电路了。升压芯片不像LDO，电感和电容不是“随便选一个就行”，它们的参数直接影响芯片能否正常启动和稳定输出。

首先看电感。感值决定纹波和带载能力，饱和电流不足则是一颗“隐形炸弹”。当负载电流超过电感的饱和电流，感值急剧下降，芯片检测到异常电流，可能关断输出。换上饱和电流更大的电感，输出往往就回来了。

输出电容同样重要。容量太小，环路不稳定，输出电压会出现振荡或无法建立；ESR太高，纹波过大，可能触发过压保护。排查时最好先断开负载，用空载状态观察输出是否正常。如果空载有输出、一接负载就掉，优先检查电感和输出走线。

输入端的去耦电容也不能忽略。它如果离芯片太远，输入线上的寄生电感会在开关瞬间产生高压毛刺，严重时会让芯片误判过压。这也是很多板子刚上电正常、一带载就复位的隐藏原因。

反馈电阻是另一个高频故障点。IP2326的输出电压由反馈分压电阻决定，电阻虚焊、阻值不对、贴错位置，都会导致实际输出电压偏离设计值。如果偏离幅度超过保护阈值，芯片会直接关断输出。用万用表量电阻阻值，别只相信位号。

还有一类隐蔽问题：负载侧短路。输出端对地短路时，芯片会迅速进入保护状态，表现就是“没有输出”。用万用表蜂鸣档量输出电容两端，排除后级电路短路。很多情况下，问题不在电源芯片本身，而在被供电的下游模块。

四、最后的排查清单

把上面内容浓缩成一张排查清单：

• 输入电压：芯片VIN脚实测电压是否在规格范围内，上电瞬间是否跌落。

• 使能状态：EN脚是否处于有效电平，有无悬空或受到干扰。

• 焊接质量：SW对地阻值是否正常，底部焊盘是否虚焊，引脚是否连锡。

• 电感：感值和饱和电流是否足够，更换大饱和电流电感测试。

• 输出电容：容量与ESR是否匹配，空载与带载输出是否稳定。

• 输入电容：位置是否靠近芯片，容量是否足够抑制开关毛刺。

• 反馈电阻：分压电阻阻值是否正确，焊点是否可靠。

• 输出负载：有没有短路，启动瞬间电流有没有超过保护点。

按这个顺序走一遍，解决不了再考虑芯片本身。换芯片是最后手段，不是第一选择。

电源调试最怕的就是“哪里都怀疑，哪里都没查”。每次测量都记录下来，输入电压、EN电压、SW波形、输出电压、负载电流，这些数据会告诉你芯片真正经历了什么。

IP2326没有输出，大概率不是芯片的错。也许是你的万用表笔搭错了点，也许是某个电阻悄悄偏了位。希望这篇排查指南能帮你少吹几片芯片。
