做消费电子、智能家居和小型工业设备开发的工程师，多半都在2A充电管理芯片的选型上踩过坑：同样标称2A输出，有的芯片在高温环境下充电电流直接腰斩，有的插着电充一整晚电池还没满电，甚至有方案因为充电截止电压偏差太大，导致设备用了半年电池就鼓包。

很多人以为2A充电是个“烂大街”的成熟方案，随便找颗兼容的芯片就能用，但真的到量产环节才发现，转换效率、温升控制、防护特性甚至封装尺寸，每一个参数都决定了最终产品的用户体验和售后成本。今天我们就把2A充电管理芯片的主流选型逻辑、热门型号、关键参数和适配场景一次性讲透，帮你在下次选型时少走弯路。

要选对合适的2A充电管理芯片，首先得跳出“只看输出电流”的误区。真正决定芯片可靠性和体验的，是四个核心性能指标，这也是行业内筛选芯片的通用标准。

第一个是充电转换效率，这直接决定了充电过程中的发热和功耗。目前主流的同步整流架构2A芯片，满负载转换效率普遍在90%以上，部分高端型号甚至能做到93%；而老款非同步整流的产品，效率往往只有80%出头，大电流充电时芯片表面温度能比同步整流款高15度以上，不仅有烫伤风险，还会触发热保护导致充电中断。

第二个是充电精度，包括恒流精度和截止电压精度。普通消费级产品的恒流精度要求在±5%以内，截止电压精度控制在±1%；如果是对电池寿命要求高的产品，比如医疗便携设备、户外储能配件，这个精度要求还会更高——如果截止电压比标称值高0.1V，锂电池的循环寿命可能直接缩短30%。

第三个是防护完整性，合格的2A充电芯片必须自带输入过压保护、电池反接保护、芯片过温保护、充电超时保护、输出短路保护这几重基础防护，省去外部额外加防护器件的成本，也避免因为异常工况烧坏芯片或者电池。

第四个是静态电流，这个参数很多人容易忽略，但对便携设备来说至关重要。好的2A充电芯片在充满电后的待机静态电流能做到10uA以下，而差的芯片可能有上百uA，设备充满电放半个月，电池就被芯片本身耗空了。

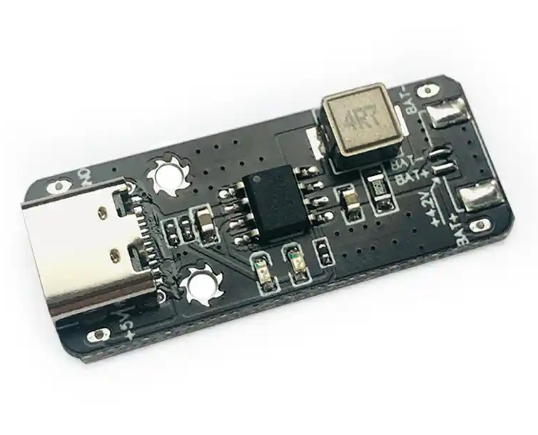

目前市面上的2A充电管理芯片，按照架构和应用场景可以分为几个主流梯队，对应不同的选型需求，我们整理了各梯队的代表性型号和适配场景，方便大家按需选择。

第一类是通用性价比款，也是目前消费电子领域用量最大的品类，最具代表性的就是TP4056的升级款TP4056X。经典的TP4056是1A充电时代的“神芯”，几乎所有早期的充电宝、蓝牙音箱都用过，而升级后的TP4056X把最大充电电流提升到了2A，依然保留了SOP-8的经典封装，外围电路极其简单，只需要一个电容电阻就能完成方案，量产成本能压到几毛钱。不过它的缺点也很明显，采用非同步整流架构，满负载温升比较高，适合对成本敏感、充电环境通风好的产品，比如桌面小风扇、便宜的蓝牙音箱、简易充电宝。同梯队的还有ME4056、XL4056，参数和TP4056X基本接近，供应链备货都比较充足，属于随时能买到的通用料。

第二类是同步整流高效款，适合对温升和效率要求高的便携设备，代表型号是IP5306、SLM6600。以IP5306为例，它是同步整流架构，2A充电时转换效率能到92%，芯片表面温度比非同步方案低10度以上，同时还集成了2.4A放电功能，相当于一颗芯片同时搞定充电和升压放电，外围元件比传统方案少一半，现在绝大多数20000mAh以内的消费级充电宝，用的都是这颗芯片。SLM6600则是更偏向纯充电应用的型号，截止电压精度做到了±0.5%，对电池更友好，适合用在便携医疗设备、手持POS机这类对电池寿命要求高的产品里，封装采用ESOP-8，散热比普通SOP-8更好，长时间2A充电也不会触发热降流。

第三类是高耐压工业款，适合车载、工业供电这类电压波动大的场景，代表型号是MP26028、CN3791。普通2A充电芯片的输入耐压一般是6V，接车载充电器的时候很容易因为车载电源的尖峰电压被击穿，而MP26028的输入耐压做到了28V，能扛住车载电源的浪涌冲击，同时自带车规级的EMC防护，工作温度范围覆盖-40℃到85℃，夏天暴晒的车载环境下也能正常充电。CN3791则是支持多串锂电池的2A充电芯片，最高能给4串锂电池充电，适合用在小型户外电源、电动工具配件这类产品上，自带电池温度监测功能，充电时能实时读取电池NTC的温度，温度异常就自动调整电流，安全性比通用款高很多。

第四类是超小封装集成款，适合TWS耳机充电仓、智能穿戴这类对体积要求极致的产品，代表型号是ETA9742、LTH7R。这类芯片把充电管理、放电保护、电量检测甚至LED驱动都集成在了3*3mm的QFN封装里，外围只需要2-3个元件就能完成设计，占板面积只有传统方案的1/3。虽然是小封装，但依然支持2A输入充电，充电效率能做到90%以上，现在绝大多数半入耳式TWS的充电仓、智能手环的充电底座，用的都是这类高集成度的芯片。

很多人选型的时候容易忽视封装形式的差异，实际上在2A大电流充电场景下，封装直接决定了芯片的散热能力和量产良率。目前2A充电芯片常见的封装有三种：第一种是SOP-8封装，这是最通用的封装，成本低、焊接方便，但是散热焊盘比较小，长时间跑2A电流的时候温升比较高，适合环境温度不超过40℃的场景；第二种是带散热片的ESOP-8封装，底部有裸露的散热焊盘，可以直接焊在PCB的铜箔上散热，散热能力比普通SOP-8高40%，能支持长时间满负载2A充电，是目前中高端方案的首选；第三种是QFN/DFN封装，体积小、散热路径短，但是对焊接工艺要求比较高，如果工厂的回流焊工艺不稳定，容易出现虚焊问题，小体积产品优先选，大体积对成本敏感的产品选ESOP-8更稳妥。

从目前的行业趋势来看，2A充电管理芯片已经从“能不能充”的基础功能竞争，转向了“效率更高、外围更简、防护更全”的方向演进。现在新出的2A充电芯片，大多已经把充电、放电、保护、电量计甚至快充协议都集成在了单颗芯片里，BOM成本比十年前的1A方案还要低，可靠性反而提升了好几个等级。

其实对硬件开发者来说，选型从来不是选参数最高的，而是选最适合自己产品的。如果是走量的消费类产品，供应链稳定、成本低廉的通用款足够用；如果是要做口碑的中高端产品，选同步整流、高防护的型号，能帮你减少大量售后问题；如果是工业、车载类场景，千万别省那几毛钱的芯片成本，选高耐压、宽温域的工业级型号，才能避免后续批量翻车。

最后也想问问大家，你在做2A充电方案的时候踩过哪些芯片选型的坑？用过最省心的2A充电芯片是哪一款？欢迎在评论区留言分享，我们一起交流。
