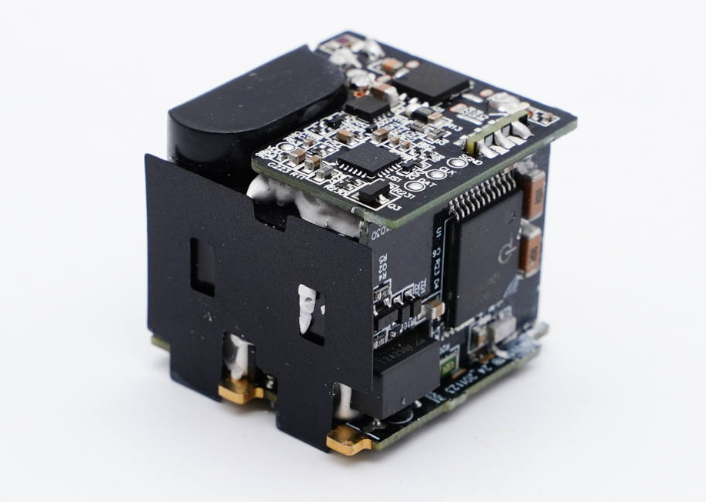

你有没有过这样的经历：急着出门前给手机补电，明明插上了标称65W的快充头，半小时过去电量却只涨了20%；换了根杂牌数据线，原本跳出来的“超级快充”提示突然消失，充电速度慢得像回到了十年前的功能机时代。很多人把问题归咎于手机电池老化、数据线质量差，却很少注意到，充电器里那块指甲盖大小的芯片，才是掌控整个充电过程的“**强大脑”。从你插下充电线的那一刻起，它就在毫秒级的时间里完成了身份核验、功率谈判、电压转换、温度管控等一系列复杂操作，我们习以为常的“快充自由”，本质上是这块小小芯片在方寸之间调度出的精密结果。

整个充电流程的**步，从来不是直接给手机灌电，而是一场双向奔赴的“协议握手”。很多人以为充电器插上就会直接输出额定功率，实际上当Type-C接头连通手机与充电器的瞬间，充电器芯片并不会立刻输出高压大电流，而是先维持一个5V的基础安全电压，通过接口里的CC引脚向手机发送问询信号。这时候手机端的电源管理芯片会回应自己支持的快充协议版本、**高可承受的电压电流参数，充电器端的协议芯片就会逐一匹配自己支持的协议列表——是USB-PD通用标准，还是小米的澎湃快充、华为的SCP、vivo的FlashCharge这类私有协议，整个谈判过程不会超过0.1秒，只有双方确认了共同支持的**高功率档位，充电器才会切换到对应的输出模式。这也是为什么很多第三方充电器虽然标称功率很高，却无法触发手机的满速快充：本质上是协议芯片里没有写入对应的私有协议授权，握手阶段就谈不拢**高功率，只能退回到通用的低功率档位工作。

握手完成后，就到了充电器芯片**核心的工作环节：功率转换。我们家里插座输出的是220V的高压交流电，根本无法直接给手机电池使用，必须转换成3.7V-5V左右的低压直流电，这个转换过程的效率，直接决定了充电器的发热水平和实际充电速度。早期的充电器芯片采用的是线性降压方案，就像用闸门拦水，把多余的电压直接以热量的形式耗散掉，不仅转换效率不到70%，充电时烫得能煎鸡蛋，功率也根本做不高。现在主流的快充芯片都采用了开关电源架构，通过芯片控制内部的MOS管以每秒几十万次的频率高速通断，把高压交流电先整流成高压直流电，再通过变压器降压成低压直流电，经过滤波稳压之后输出给手机。目前主流的氮化镓芯片方案，已经能把这个转换效率做到95%以上——也就是说100W的输入功率，只有不到5W会变成热量耗散，剩下的几乎都能实打实充进电池里。但哪怕是这5%的损耗，在高功率快充下也会产生可观的热量：65W快充工作时，仅转换损耗就会产生3W以上的发热，要是散热设计跟不上，芯片温度很快就会突破安全阈值。

这就不得不提到充电器芯片的另一重核心能力：全链路的发热管控。很多人对快充的焦虑都来自“发热”，生怕高温会充坏电池、甚至引发安全事故，实际上现在的快充芯片从设计之初就把温度控制写进了底层逻辑。芯片内部集成了高精度的温度传感器，会以毫秒级的频率实时监测自身温度、接口温度、甚至数据线接头的温度，一旦检测到温度超过安全阈值，就会立刻触发降频机制：要么降低输出电流，要么暂时切换到低功率档位，等温度回落到安全区间再慢慢恢复功率。我们在充电时摸到充电器一会热一会温，其实就是芯片在动态调整功率的表现。不同厂商的温控策略差异，也直接导致了快充体验的天差地别：有些方案为了追求“满速快充”的宣传点，把温度阈值设得很高，全程不降功率，充电10分钟就能让充电器外壳烫得握不住，长期使用会加速内部电容和元器件老化；有些方案则把安全阈值设得比较保守，温度刚过40度就开始降功率，虽然充电速度慢一点，但全程温凉不烫手，使用寿命也更长。

市面上看起来参数差不多的充电器，实际体验可能天差地别，本质上就是不同厂商的芯片方案存在底层差异。目前主流的充电器芯片供应商大致分为几个阵营：以PI、安森美为代表的海外厂商，方案成熟度高、稳定性强，是很多原装充电器的**，但是成本高，开放给第三方的授权协议也比较少；以纳微半导体、英诺赛科为代表的氮化镓芯片新势力，主打高功率密度，能把65W充电器做的跟原来20W的大小差不多，是现在第三方氮化镓快充的主流选择；还有不少国产芯片厂商，近两年在快充领域进步极快，不仅能做到很高的转换效率，还能兼容几乎所有主流国产手机的私有快充协议，成本却只有海外方案的一半，拉低了整个快充市场的价格门槛。很多人觉得“原装充电器**好”，其实本质上是原装芯片和手机内部的电源管理芯片做了**深度的适配，不仅握手速度**快，功率调度和温控策略也和手机的电池保护逻辑完全匹配，而很多便宜的第三方充电器，用的是没有经过完整协议授权的公版芯片，不仅快充速度虚标，温控保护逻辑也不完善，长期使用确实会对电池造成损耗。

很多人讨论充电器的时候，总在纠结功率够不够大、线够不够粗，却很少关注藏在塑料外壳里的这块小芯片。它不像手机处理器那样有亮眼的制程参数，也不像屏幕那样有直观的参数体验，却默默掌控着我们每天都要经历的充电过程：从插下充电线的那次毫秒级握手，到每一次电压电流的**转换，再到温度升高时那次不动声色的功率下调，所有我们习以为常的安全、稳定、快速的充电体验，其实都是这块芯片在方寸之间**计算的结果。下次你给手机插上充电器，看到屏幕亮起的快充提示时，或许可以多留意一下手边那个不起眼的充电头——你感受到的每一格上涨的电量，背后都是一块小小芯片在全速运转。你平时充电遇到过“快充变慢充”的情况吗？你觉得高功率快充和低发热体验哪个更重要？欢迎在评论区聊聊你的看法。
