你有没有遇到过这样的场景：精心设计的电路板，代码反复检查无误，示波器接上却看到电压纹波像毛刺般炸开；或者设备标称待机半年，实测三个月就悄然罢工，日志里却风平浪静？很多时候，问题的根源并非处理器或软件，而是那颗静默工作在角落的电源管理芯片（PMIC）。它不报错、不打断流程，却在每一个纳秒的决策中，默默掌控着整个系统的能量命脉、安全边界与效率极限。

这绝非一颗简单的“稳压器”。在现代电子系统中，PMIC更像是一套嵌入硅片的微型能源调度中枢。它的寄存器是功耗策略的执行终端，它的热关断是散热设计的第一声警报，它的电流采样精度直接决定了快充协议握手能否成功、电池寿命模型是否可信。今天，我们便抛开手册式的罗列，从真实的工程现场出发，层层剖析这颗芯片内部几个核心模块究竟如何思考、如何工作。

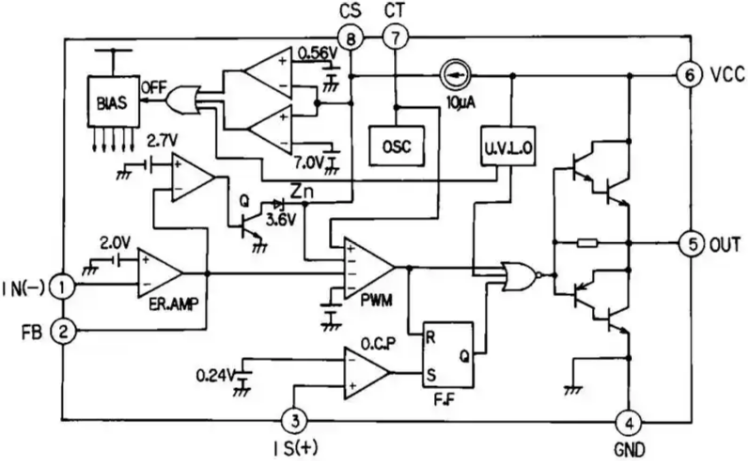

一、DC-DC转换器：一场发生在数百万赫兹下的精密时序博弈

许多人初次理解Buck（降压）转换器，会将其简化为一个“可调电阻”：输入5V，想要1.05V，那就让功率MOSFET导通约21%的时间。这个直觉方向没错，但关键在于忽略了其运作的时间尺度与闭环控制的本质。

一颗典型的同步整流Buck芯片，其开关频率通常在1至4 MHz之间。这意味着，每250纳秒左右，它就必须完成一次“导通→关断→续流→再导通”的完整周期。在这个时间维度上，各组件的角色发生了微妙而根本的转变：

• 电感不再是单纯的储能元件，它成为了电流变化斜率的实时积分器。其感量选择直接决定了电流纹波大小，进而影响输出纹波与转换效率。

• 输出电容也不仅是滤波器，它扮演着电压变化率的紧急缓冲池角色。尤其是在负载发生瞬态阶跃时，电容的容量及其等效串联电阻（ESR）将第一时间决定电压的跌落深度。

• 核心的误差放大器更非简单的比较器。它必须在数百皮秒内，对输出电压的微小偏差（可能仅毫伏级）做出响应，并通过精心设计的补偿网络，生成一个既稳定又快速、且无振荡风险的PWM占空比修正信号。

因此，当我们看到一线厂商芯片手册中标称“0→2A负载阶跃，输出电压偏差小于±30mV，恢复时间短于10微秒”时，这背后是多重尖端技术的协同：是自适应斜坡补偿电路在实时调节电流环的带宽；是峰值电流模式控制策略在规避次谐波振荡的风险；更是内部带隙基准电压源在-40℃到125℃的全温范围内，保持漂移低于10ppm/℃的硬核实力。这场在兆赫频率下进行的闭环博弈，确保了能量转换既高效又稳定。

二、LDO：以热耗为代价，换取极致的“纯净”

线性稳压器（LDO）常被拿来与DC-DC转换器对比，其最大优势在于输出几乎无开关噪声，纹波极低。然而，这份“纯净”是有明确代价的——它将输入与输出电压之间的差值，几乎全部转化为热量。

这是一个不容忽视的工程现实。例如，在手机应用中，若用一颗LDO为内核供电，假设输入来自3.8V的电池，内核需要0.85V@3A，那么LDO自身消耗的功率即为 (3.8V - 0.85V) × 3A ≈ 8.9W。这个数值，已经接近一部手机整机峰值功耗的一半。巨大的热耗不仅挑战散热设计，更直接缩短电池续航。

因此，在高端PMIC的架构中，LDO从来不是主角，而是担任特定场景下的“特供”角色。它专门服务于那些对电源噪声极度敏感的模块，例如射频收发器、高精度ADC的参考电压源、锁相环（PLL）等。这时，衡量LDO价值的关键指标变成了电源抑制比（PSRR）——它表征了芯片抑制输入电压纹波向输出电压传递的能力。一颗优秀的LDO，其PSRR在1kHz频率下可优于70dB，这意味着输入的微小波动几乎被完全隔离，为敏感电路提供了一个异常安静的工作环境。选择LDO，本质上是在效率、噪声、成本和散热之间做出的精确权衡。

三、PMIC的“大脑”：寄存器与集成化管控

如果说DC-DC和LDO是执行能量转换的“手脚”，那么PMIC内部的控制逻辑、状态寄存器与通信接口便是其“大脑”。现代PMIC早已超越了简单的“上电输出”，它是一套高度集成化的电源管理系统。

寄存器配置远非“设完即弃”的参数表。它们是系统功耗管理策略的最终执行端口。通过I2C或SPI等总线，主处理器可以动态地调整各路输出的电压值（实现动态电压调节DVS），控制上电/下电时序，读取芯片的温度、输入输出电压电流等实时状态，甚至配置复杂的故障响应策略，如过流保护阈值、过热警告级别等。这使得系统能够根据运行负载（如CPU从待机进入全速运算），实时、精细地调节供电，实现能效的最优化。

此外，多轨电源的时序控制是确保复杂SoC（系统级芯片）稳定启动的性命攸关之处。CPU核、内存、IO接口等可能需要按照严格的顺序上电和断电，任何时序错乱都可能导致闩锁效应或启动失败。PMIC内部集成的时序发生器，正是为了可靠、精确地管理这一复杂过程。

四、从芯片到系统：电源完整性的实战考量

理解了芯片内部原理，最终仍需落地到PCB与系统设计。电源完整性是连接芯片理论与实际性能的桥梁。

首先是布局与热设计。高电流的功率路径（如Buck电路的SW开关节点、输入输出大电流走线）必须短而宽，以减少寄生电阻带来的损耗和压降。对于底部带有散热焊盘（Thermal Pad）的封装，PCB上需要设计足够多的散热过孔阵列，将芯片产生的热量高效传导至地层或散热器。LDO的巨大热耗尤其需要谨慎的散热规划。

其次是输入滤波与EMI抑制。开关电源本质上是噪声源，其快速的电压电流切换会产生电磁干扰。精心设计的输入π型滤波器、选用合适的共模电感，以及对开关节点进行有效的屏蔽和布线，都是确保产品通过电磁兼容（EMI）认证的必要措施。这要求工程师不仅懂芯片，还要懂无源器件和高频布局。

最后是实测调试。理论计算和仿真只是第一步，最终需要用示波器观察开关波形、负载瞬态响应，用网络分析仪测量环路的相位裕度以确保稳定性。输出振荡、异常的电压跌落等问题，都需要工程师能够结合原理，从芯片配置、外围器件参数到PCB布局，进行系统性的根因分析。

结语

电源管理芯片，这个看似默默无闻的组件，实则是现代电子设备稳定、高效、可靠运行的基石。从DC-DC在兆赫频率下的闭环博弈，到LDO为换取纯净电源而承担的热耗代价，再到集成化管控带来的智能能耗管理，其内部是一个融合了模拟电路精粹、功率半导体技术和数字控制逻辑的微观世界。

真正的驾驭之道，始于超越“数据手册”的深度理解。当你下次面对一块复杂的电路板，不妨多关注一下这颗“能源中枢”——它的每一个模块如何协同，它的寄存器里藏着怎样的策略，它的热性能边界又在何处。唯有如此，才能在系统设计的最底层，构建起真正的可靠性与高效能。这，正是电源设计的精髓所在。
