你是不是有过这样的经历：花了几百块买的充电宝，用着用着就“蔫”了。充电慢得像挤牙膏，电量显示永远在“说谎”，用一会儿就烫得吓人。你以为是电池不行了，准备把它扔进垃圾桶，换一个新的。

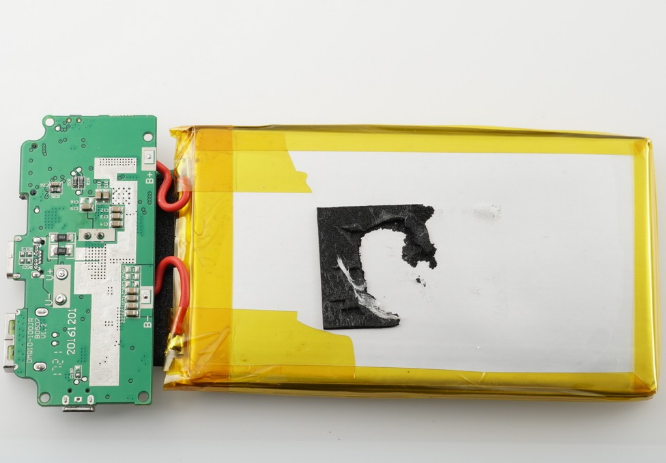

且慢。你手里这块可能不是废品，而是一位“失心”的猛士。它的“心脏”——那颗负责电力调控的核心芯片——或许只是“罢工”了。而今天我们要聊的，就是这颗在许多充电宝里默默工作，代号IP5318的小方块。它的市场价格，不过区区4块钱。

是的，你没看错。四块钱，可能还包邮。但这枚芯片，却掌握着你那价值不菲的充电宝的“生杀大权”。它决定了输出的电压是否稳定，充电速度能否达标，甚至电池的寿命长短。今天，我们不谈玄乎的“黑科技”，只从最硬核的“芯片参数”和“动手调试”这两个视角，拆解这枚芯片如何真正实现对充电宝输出的“精准调节”。

视角一：参数即疆界——读懂IP5318的“能力说明书”

所有的“调节”，都始于“了解”。IP5318不是魔法石，它的能力白纸黑字写在参数里。想让它听话，你得先看懂它的“语言”。

首先，它是一颗高度集成的电源管理SOC。简单说，充电宝里的升压（把电池3.7V变成USB输出的5V/9V）、充放电管理、电量显示、过压过流保护这些活儿，它一颗芯片就能包揽大半。这种高集成度，正是它能以极低成本成为行业主流选择的原因。

它的核心调节能力，体现在输出规格上。根据资料，IP5318系列最大支持22.5W的输出功率。具体来说，它可以稳定输出5V/3A和9V/2.22A这样的经典快充档位。这意味着，只要电池本身给力，它能让你的充电宝支持主流的QC（高通快充）和PD（USB Power Delivery）快充协议，实现给iPhone 15 Pro等手机在25分钟左右充电至50%的速度。关键在于“稳定”——很多杂牌充电宝的故障，不是没有快充功能，而是芯片性能孱弱或老化，导致输出波动，时快时慢，甚至中途“掉压”断电。

另一个关键参数是它的封装形式：QFN-40。这听起来像天书，但决定了你能否“驾驭”它。QFN是一种无引线四面扁平封装，40代表它有40个引脚。它的尺寸很小，大约只有6mm x 6mm，像一颗绿豆。这种封装的好处是体积小、散热好，但焊接难度比传统有引脚的芯片高。对于DIY玩家来说，这意味着你需要更精细的工具（至少是刀头烙铁，最好有热风枪）和更耐心的手法。不过，有经验的爱好者用电烙铁配合松香，也能在20分钟左右完成更换。理解这个参数，是动手的前提。

市面上常见的还有IP5318A、IP5318Q等后缀型号。它们本质是同一颗“芯”，但在细节功能上做了微调。例如，IP5318A可能集成了更完善的电池保护功能，而IP5318Q则可能针对双USB输出做了优化。选购时，需要根据你手中充电宝的原始电路板设计来匹配，乱买可能无法直接替换。参数上的细微差别，就是调节时必须遵守的“交通规则”。

视角二：动手即调试——从焊接点到输出端的实践指南

读懂了参数，只是纸上谈兵。真正的“输出调节”，发生在你拿起烙铁的那一刻。这个过程，本身就是一次对电力系统的深度调试。

第一步：故障诊断——判断是不是它的“锅”。 在动手术前，先确诊。如果你的充电宝出现以下症状，IP5318芯片故障的嫌疑就很大：1.充不进电（连接充电器无反应）；2.无输出（插上手机不充电）；3.输出断断续续，时有时无；4.电量指示灯显示混乱，比如四颗灯全亮或全灭；5.充电/放电时异常发烫（排除电池问题后）。你可以用万用表简单测量，在接入电池和负载时，芯片关键引脚（如输出端）是否有正常电压。如果电压为0或极不稳定，芯片“挂掉”的可能性就很高了。

第二步：成本清单与工具准备——精打细算的调试。 DIY更换IP5318，核心成本低到难以置信：

• 芯片本身：约3-5元/颗（建议多买一两颗备用）。

• 辅助材料：焊锡丝、松香或焊膏、吸锡带（用于清理旧焊盘），成本几乎可忽略。

• 核心工具：一把可调温的电烙铁（尖头或刀头），如果有热风枪（维修手机的那种）则成功率大增。万用表用于检测，必不可少。

总成本完全可以控制在20元以内，对比动辄上百元的新充电宝，这就是“调节”的价值所在——用极低的金钱成本，换取知识和产品重生的双重回报。

第三步：焊接与调试——最考验耐心的“微操”。 这是调节的实战核心。对于QFN-40这种封装，推荐使用热风枪拆卸和焊接。将风枪温度调到300-350°C，风量适中，均匀加热芯片及其周边区域，待底部焊锡融化后用镊子轻轻取下。清理焊盘上的旧锡，涂上新的焊膏，将新芯片对准放正（方向一定要对！），再次用热风枪加热直至芯片自动归位（可见细微下沉）。冷却后，用放大镜检查引脚是否有虚焊或桥接。

焊接成功，只是硬件复位。真正的“软件调试”在于验证其调节功能。装回电池，先不接负载：

1. 检查电量指示：观察LED指示灯是否能根据电池电压正确显示。

2. 测试空载电压：用万用表测量USB输出口的电压，是否稳定在5V左右。

3. 带载测试：连接一个旧手机或负载电阻，测试输出是否稳定，同时触摸芯片感受温升是否在正常范围（微温）。

4. 快充协议触发（如果支持）：使用支持快充的设备，测试在9V档位下是否能正常握手并快速充电。

这个过程，每一个步骤都是在“调节”和“校准”系统。任何一个环节出问题，都可能导致输出异常，需要你回溯检查——是焊接问题，还是外围的电感、电容损坏了？调试，就是一个不断反馈、修正，直至输出曲线变得平稳优美的过程。

从冰冷的参数表格，到烙铁尖上升起的青烟；从对“QFN-40”的茫然，到成功点亮四颗电量LED的喜悦——这枚四块钱的IP5318芯片，给我们上的不止是一堂硬件维修课。

它让我们看到，我们手中许多电子产品的“失效”，并非整体报废，而往往是某个核心控制单元的“宕机”。理解它、诊断它、更换它，本身就是一种对消费主义“即抛文化”的温和反抗。我们通过调节一枚芯片的输出，也在调节自己与物品的关系：从被动的使用者，变为主动的理解者和维护者。

所以，下次当你手中的充电宝再次“闹脾气”时，不妨先别急着判它死刑。打开后盖，看看那颗绿豆大小的“心脏”是否还在跳动。或许，只需要一点点的知识，和一点点的动手勇气，你就能用一杯奶茶的钱，让它重新焕发活力，继续为你忠实服务几千个充放电循环。

这，或许就是技术DIY最本真、也最迷人的乐趣所在：不在于创造多么伟大的发明，而在于通过洞察与修复，重新掌握对身边科技产品的控制权与认知深度。你的充电宝，真的“没电”了吗？还是说，它只是在等待一位读懂它“心跳”的人？
