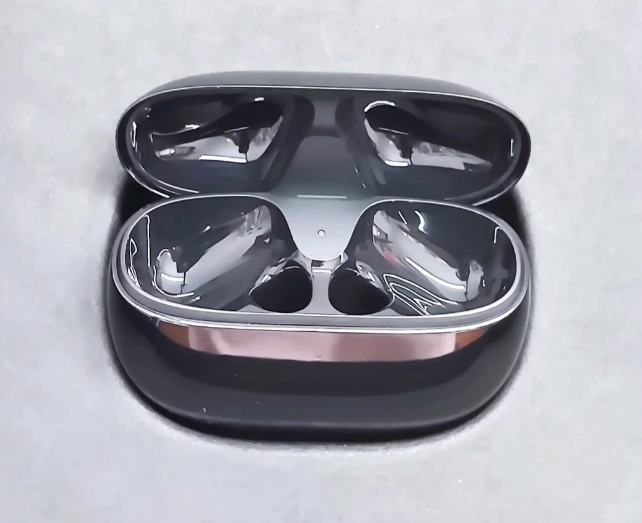

你是否经历过这样的瞬间？急切地打开耳机仓，却发现指示灯闪烁不明，耳机并未自动连接；或者，新设备配对时反复操作，仓盖开了又关，那份流畅的期待被冰冷的“配对失败”击碎。在TWS耳机日益成为我们数字生活听觉中枢的今天，充电盒的角色已远不止于收纳与补能——它更是用户体验的第一道门，是每一次聆听开始前的仪式。

这道门的背后，正经历着一场静默却深刻的技术革新。传统方案依赖盒内MCU（微控制器）的程序逻辑与蓝牙主控通信，实现开盖即连、状态感知。然而，程序可能存在的bug、存储的可靠性隐患，乃至开发调试的漫长周期，都像隐藏的齿轮，影响着最终体验的顺滑度。当行业在思考如何让这道门开得更快、更稳、更智能时，一种名为“硬件发码”的路径，正从芯片层面悄然开启。

从“软件协商”到“硬件对话”：IP5403的核心突破

这项突破的核心，在于将原本需要MCU编程实现的复杂通信协议——如精确识别耳机入仓/出仓状态、触发蓝牙配对与清除指令等——转化为专用硬件编码器的直接动作。你可以将其理解为，为充电盒内置了一位训练有素、反应精准的“机械接线员”，它无需反复查阅复杂的操作手册（程序），而是通过预设的硬件电路，直接、无误地向蓝牙主芯片发出标准指令。

这种方式带来的好处是多维度的。最直观的是可靠性的跃升。硬件逻辑天然规避了软件可能遭遇的内存错误、程序跑飞等风险，其动作确定性极高，这意味着开盖连接的触发将更稳定，状态误报的概率大幅降低。其次，是开发效率的释放。品牌客户无需再为充电盒部分投入大量的嵌入式软件开发与调试时间，芯片出厂即带标准功能，显著缩短了产品从设计到上市的周期（Time-to-Market）。最后，是成本的优化。在实现相同甚至更佳功能的前提下，简化了系统设计，降低了对周边元器件的依赖。

不止于连接：效率、功耗与灵活的全面进化

当然，一颗优秀的充电仓SoC（系统级芯片），其价值远不止通信方式的革新。以支持此类硬件发码技术的芯片设计来看，它往往在能量管理的核心指标上也毫不妥协。

高效的同步升压（Boost）DC-DC转换器是关键。高达95%以上的转换效率，意味着从充电盒电池到为耳机充电的整个能量传递路径损耗极低，每一份电量都得到了最大程度的利用，直接转化为耳机更长的综合续航时间。与之相伴的是极致的静态功耗控制，当充电盒处于待机状态时，其自身消耗的电流可低至微安级，确保即使长时间闲置，盒内储电也不会被悄然耗尽。

芯片的集成化设计同样值得称道。它将充电管理、升压转换、输入过压保护、双耳独立状态检测乃至NTC温度监控等多种功能凝聚于单一封装之内。这种高集成度不仅让电路板设计更加简洁，生产贴片更便捷可靠，也为产品的小型化、轻薄化留下了更多空间。同时，芯片厂商通常会提供一定的可配置选项，例如不同的LED指示灯UI逻辑、充电电流大小、温度保护阈值等，允许品牌方在标准品基础上进行微调，以匹配自身产品独特的设计语言和用户体验设定。

应用场景：从消费电子到智能穿戴的广泛涟漪

那么，这项技术将首先在何处激起水花？其应用场景正随着TWS形态的演进而不断拓宽。

首先是追求极致体验的旗舰级TWS耳机。对于高端品牌而言，稳定、无感的连接是基础诉求，硬件发码提供的可靠性正是其高端质感的底层支撑。其次是新兴的开放式音频设备。这类设备往往更注重佩戴无感和随时在线，充电仓使用的便捷性与可靠性直接影响着全天候陪伴的体验。再者，是专业音频工具，如无线领夹麦克风，其充电盒需要确保发射器在取出时能立即进入工作状态，不容有失。

更进一步，其设计思路——即通过高集成、硬件化的方式简化外围设计、提升可靠性——也为其他智能穿戴设备的充电/收纳一体式解决方案提供了借鉴。未来，我们或许会在智能眼镜、AR设备乃至更多形态的随身智能硬件中，看到类似设计哲学的延续。

结语：体验升级的下一块基石

TWS耳机的发展，早已跨越了单纯音质比拼的初级阶段，进入了综合体验精益求精的深水区。充电盒，这个曾被视为配件的“小盒子”，正是体验链条中至关重要的一环。芯片技术的创新，特别是像硬件发码这类从底层架构出发的优化，正是在为更流畅、更可靠、更无感的用户体验铺设基石。

它让科技的存在感进一步降低，让流畅的体验理所当然。下一次，当你自然而然地从盒中取出耳机，瞬间接入熟悉的声场时，或许正有这样一颗高度集成、智能可靠的芯片，在其中默默完成了所有精准的对话。技术的进步，最终是为了让连接本身，成为不被察觉的背景音。
