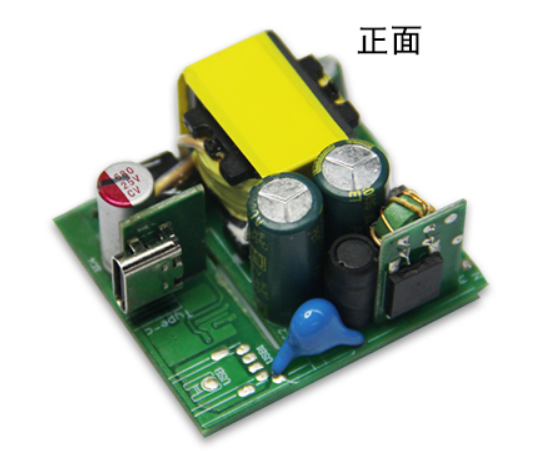

你是否曾好奇，一个巴掌大的充电头，凭什么能同时为三台设备高效供电，还能智能识别不同品牌的快充协议？当我们将目光从光鲜的手机屏幕移开，聚焦到那个小小的电源适配器内部，便会发现，真正的科技魔法，往往藏在那些不起眼的黑色“小方块”里。今天，我们就来揭开一款经典三口30W PD快充方案的核心秘密，看看那枚被称为“三脚”电源充电管理芯片的CX7536，以及它的伙伴们，如何协同奏响一曲安全与高效的供电交响乐。

“心脏”的律动：PWM主控芯片CX7536

一切的起点，是交流电的驯服。这颗方案的核心——CX7536，扮演着系统“心脏”与“大脑”的双重角色。它是一颗电流模式PWM控制芯片，内部集成了耐压高达650V的高压功率MOSFET。这意味着，它能够直接处理从墙插输入的100-240V宽幅交流电，将其转换为后续电路可处理的高频脉冲信号。

CX7536的精妙之处在于其智能的频率调节机制。在满载工作时，它运行于一个由内部精确设定的固定开关频率，确保功率稳定传输。而当检测到空载或轻载状态（比如设备已充满电但未拔下）时，芯片会自动降低工作频率，显著降低待机功耗。这种设计，正是满足现代绿色能效标准的关键，让充电器在“休息”时也保持低调的节能姿态。它的存在，奠定了整个方案高达40W以内的功率基础，并将30W的输出驾驭得游刃有余。

效率的守护者：同步整流芯片CX7538D

经过初级侧的高压转换后，电能来到次级侧，需要被“整流”为设备所需的直流电。传统方案使用肖特基二极管，但它的导通压降会产生可观的发热与损耗。而在这套方案中，同步整流芯片CX7538D的登场，将效率提升到了新的维度。

CX7538D是一颗专为开关电源次级侧设计的高性能同步整流控制器。它驱动专门的MOSFET替代二极管进行整流。其核心优势在于“极低的导通压降”。相比肖特基二极管通常0.3V以上的压降，采用MOSFET同步整流可以将这个损耗降低一个数量级。这意味着，在输出5V/3A（15W）时，仅整流环节就能节省可观的热量。它能够自适应CCM（连续导通模式）、QR（准谐振）、DCM（断续导通模式）等多种开关电源工作模式，确保在各种负载条件下都能实现高效整流。正是CX7538D的加入，使得整个充电器能够轻松应对6级能效的严苛要求，并在长时间大电流输出时保持冷静的“体温”。

智慧的谈判官：双协议芯片的精准协同

有了高效稳定的电能，下一步就是如何“聪明”地分配给不同的设备。这依赖于两颗协议芯片的精密协作，它们如同两位经验丰富的“谈判官”，与接入的设备进行通信，确定最佳的供电合约。

对于两个USB-A接口，方案采用了FP6601AA这款双端口快充协议控制器。它能自动检测端口的插入事件，并启动一轮快速的协议握手。它会依次探测高通QC2.0/3.0、华为FCP、三星AFC等主流快充协议，一旦匹配成功，便指令电源电路将输出电压调整至对应的档位（例如9V或12V）。对于只支持普通充电的旧设备或苹果设备，它也能智能识别，提供稳定的5V电压。这种自动化的识别过程，在毫秒间完成，用户感受到的只是“插上即快充”的便捷。

而USB-C口的重任，则交给了符合USB Power Delivery 3.0标准的协议控制器JD6606S。PD3.0协议功能更强大，协商机制更复杂。JD6606S不仅支持PD3.0的基础规范，还广泛兼容华为SCP/FCP、高通QC等私有快充协议。它使得C口能够提供5V/3A、9V/3A、12V/2.5A、15V/2A四个固定电压档位，最高实现30W输出。当多口同时使用时，芯片组会进行智能的功率分配逻辑管理，确保总功率不超过30W的设定上限，例如C口取电时，A口可能会被限制在较低功率，优先保障PD设备的需求。

安全与散热的隐形战线

在如此紧凑的空间内实现多协议、多口、30W功率输出，热管理与安全保护是绝不能忽视的隐形战线。这套方案的设计精髓，恰恰体现在对这些挑战的系统性应对。

热管理首先源于高效率。CX7536的变频降耗与CX7538D的超低导通损耗，从源头大幅减少了热量产生。其次，PCB布局会精心规划，将主要发热元件（如主控芯片、同步整流MOSFET）分散布置，并利用金属外壳或内部空间进行辅助散热。虽然没有独立的温度传感器，但芯片内置的过温保护（OTP）功能是最后的安全阀。一旦芯片内核温度超过安全阈值，保护电路会立即触发，降低输出功率或直接关断，直至温度回落。

在电气安全方面，这套由“三脚”芯片构筑的体系提供了多重保障。CX7536作为初级侧核心，具备输入过压保护、过流保护等基础防护。而在整个功率路径上，系统设计必须包含输出过压（OVP）、过流（OCP）、短路（SCP）保护。当输出端发生异常，如电压异常升高、电流超过设定值或直接短路时，保护电路会迅速动作，切断输出，保护连接设备与充电器自身的安全。这种保护是硬件级别的，响应速度极快，为用户的使用增添了坚实的可靠性。

从CX7536对高压交流的初次驾驭，到CX7538D对转换效率的极致提升，再到两颗协议芯片面对不同设备时的灵活应变，以及贯穿始终的安全与热管理设计——这枚“三脚”电源充电管理芯片及其伙伴，共同构成了一套高度集成、性能均衡的30W多口快充解决方案。它告诉我们，真正的科技力量，不在于参数的简单堆砌，而在于对每一分能量的精细掌控，在于对每一次连接的安全承诺。下一次当你享受多设备同时快速充电的便利时，或许会对手中那个精巧的充电头，多一份源于技术细节的欣赏与敬意。
