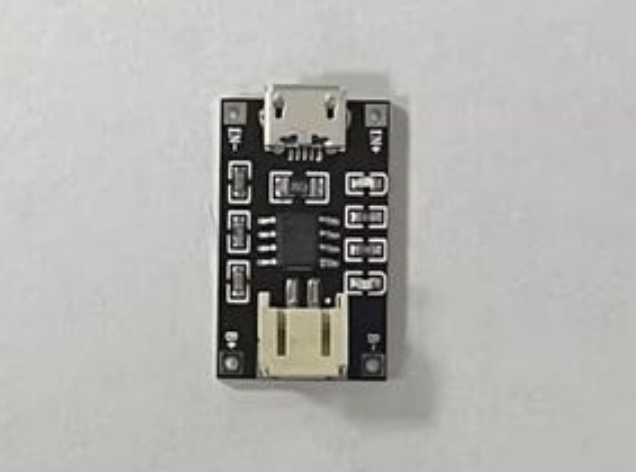

当我们谈论3.7V锂电池供电系统时，话题总是不由自主地聚焦在TP4056这类充电芯片上。仿佛只要解决了“喂饱”电池的问题，整个系统就能高枕无忧。然而，真正经历过产品从实验室走向市场的工程师都明白，一个可靠高效的供电系统，远非一个充电模块就能支撑。它更像一场精密 orchestrated 的交响乐，除了旋律主线，那些负责节奏、和声的乐器，往往决定了整场演出的成败。今天，我们就将目光投向那些常被忽略，却至关重要的“配角”——保护芯片与升压芯片，聊聊它们的实战选型逻辑。

一、 隐形守护者：锂电池保护电路的深度解析

锂电池保护的重要性，常常在风平浪静时被低估，直到电池鼓包、甚至冒烟起火的那一刻，才追悔莫及。DW01配搭8205A MOSFET的方案，堪称业界经典组合，应用极广，但你是否真正吃透了它的工作机理与选型替代的深层逻辑？

DW01作为单节锂电池保护的核心控制器，其角色如同系统的“安全大脑”。它通过持续监测电池的电压与电流，构筑起四道坚固的安全防线：当电压攀升超过4.3V时，过充保护启动，切断充电回路；当电压跌落至2.5V左右，过放保护动作，断开负载以保护电池寿命；一旦检测到异常大电流，过流保护立即响应；而面对短路这种极端情况，其保护动作通常在毫秒级内完成。

然而，纸上参数终觉浅。在实际电路中，DW01的检测精度并非一成不变，它深刻受制于你外围电路的设计。例如，PCB板上的走线阻抗、环境温度的波动，都会对过充、过放电压的检测阈值产生数十毫伏的偏差。一个关键的设计细节是：布局时应尽可能将DW01靠近电池的连接器，避免漫长的走线引入不必要的压降，导致电压采样失真，让保护机制在最需要的时候失灵。

作为保护动作的“执行者”，8205A这颗双N沟道MOSFET的选择，更是一门容易被轻视的“艺术”。不同厂家生产的8205A，其导通电阻（Rds_on）、最大持续电流等关键参数可能存在肉眼难辨的差异。假设一颗8205A的典型导通电阻为28毫欧，在承受3A持续电流时，其导通损耗功率将达到约0.25瓦。这个数值必须严格小于芯片封装所能允许的功耗极限，否则过热将成为新的安全隐患。对于需要驱动更大电流的应用，工程师常会采用两颗8205A并联的方案来分摊压力。但这并非简单复制粘贴，它要求并联的器件最好来自同一生产批次，并为各自的栅极配置独立的驱动电阻，同时在PCB布局上力求对称，以确保电流均衡，避免“忙闲不均”。

二、 能量转换中枢：升压芯片的选型与布局哲学

将电池的3.7V（标称）提升至设备所需的5V或其他更高电压，升压转换器（Boost Converter）扮演着“能量转换中枢”的角色。PW5300无疑是这个领域的常见面孔，但“常见”是否等于“最优”？答案取决于你对效率、功耗、体积和成本的多维权衡。

从架构上看，升压芯片主要分异步整流和同步整流两大类。异步整流方案成本亲民，但效率天花板相对较低，通常在85%以下；而同步整流架构凭借更精巧的设计，能将转换效率推高至95%甚至更高，当然，其价格也更为昂贵。这种差异直接体现在系统续航上。例如，一颗静态电流高达400微安的芯片，与一颗静态电流仅15微安的芯片相比，在设备长期待机时，对电池电量的“偷取”程度是天壤之别，这对于追求长续航的IoT设备而言，无疑是选型的核心考量之一。

选定了芯片，战斗才进行了一半。升压电路的PCB布局，堪称一场“无声的性能博弈”，直接左右着最终的转换效率、温升与电磁干扰（EMI）表现。一个经过验证的优秀布局，会遵循几个原则：将输入滤波电容尽可能贴近芯片的VIN引脚，为瞬间大电流提供最短的供给路径；让电感与芯片的SW（开关）引脚之间的走线最短最粗，以降低高频开关噪声的辐射与损耗；输出电容的接地端，通过独立的过孔直接连接到纯净的地平面；而决定输出电压精度的反馈电阻分压节点，则必须远离电感、开关节点等噪声源。

曾有工程师在调试一款便携设备时，发现升压芯片异常发热。通过热成像仪观察，局部温度远超预期。究其根源，是电感布局不佳导致回路面积过大，开关损耗激增。经过优化，仅调整了电感与芯片的相对位置和走线，芯片的工作温度便下降了10摄氏度以上，系统可靠性随之大幅提升。这类布局实战技巧，往往比芯片本身的数据手册更为宝贵。

三、 从孤立到协同：系统级的优化与故障洞察

当保护板、升压模块各自就位，真正的挑战在于如何让它们协同工作，成为一个有机整体。系统级优化意味着你需要通盘考虑：保护芯片的过放保护电压阈值，必须设定在升压芯片最低工作电压之上，否则电池尚有残电，系统却已因电压过低而提前关机；升压器输入电容的容值选择，需兼顾到保护电路在动作瞬间产生的电压瞬态冲击；而在温度监测点的布置上，位于电池与升压芯片之间的位置，往往能提供最具代表性的系统热状态信息。

在实践中，一些“诡异”的故障最能考验设计深度。比如，设备屏幕上的电池电量指示总是跳跃不定，这可能并非软件算法问题，而需要回头检查保护板上的电压检测回路，看看滤波电容是否足够，或验证一下MCU的ADC采样时序是否躲开了升压芯片的PWM开关周期。又比如，一接上负载，输出电压就显著跌落，这时就应该拿起万用表，测量一下从电池到芯片输入端这段PCB走线的实际阻抗是否过大（理想应低于50毫欧），或者检查一下作为电源开关的MOSFET，其栅极驱动信号是否足够“强悍”以使其充分导通。

还记得那个智能手表的案例吗？工程师发现用户触摸屏幕时会偶发误触发，排查良久，最终源头竟指向升压电路输出的微小电压纹波。解决之道并非更换芯片，仅仅是将输出电压反馈回路的电阻换成了精度1%的型号，并在输出端额外增添了一颗10μF的陶瓷电容进行滤波，问题便迎刃而解。你看，很多时候，系统的最终用户体验，就藏在这些细节的打磨里。

结语

所以，当我们再次审视一个3.7V锂电池供电系统时，视野应该从单一的充电点，扩展到“充、放、保、升、管”的全局链路。保护芯片是忠于职守的卫士，升压芯片是高效的能量翻译官，而精妙的布局与系统协同，则是让它们发挥所长的舞台。忽略任何一个“配角”，都可能让主角的戏演砸。毕竟，真正的可靠性，从来都建立在每一个环节的扎实与严谨之上。在评论区聊聊吧，你在项目中，曾因哪个“配角”芯片的选型或设计，踩过坑或者有过惊喜？
