网站首页> 新闻中心> 案例应用> IP5513芯片好坏判断难?老司机实测这四项,一测一个准

ip5513充电管理芯片如何判断好坏

本文来源:充电管理ic 编辑:充电管理芯片 日期:2026-06-20 浏览:0
文章导读

IP5513芯片判断好坏,可通过静态外观、上电响应及动态电气参数检测,快速判断其真伪与质量。

今天我们来聊点实在的,关于IP5513这颗充电管理芯片,工程师朋友和电子爱好者们经常头疼的一个问题:拿到手里的芯片,怎么快速判断它是好是坏?是真材实料还是“工业垃圾”?毕竟电路板装上去再发现问题,拆换的工时成本实在不划算。别急,结合硬件工程师的实战经验,今天我们从实际检测操作的视角出发,不谈虚的理论,只谈上手就能用的判断方法。

视角一:静态外观与上电初步筛查

很多时候,芯片的“坏”从外表就能看出端倪。拿到一颗IP5513,第一步不是急着焊到板子上,而是先来个“体检”。

在充足的侧光下,用放大镜仔细观察芯片表面。正常的塑封体应该色泽均匀,印字清晰锐利,无任何裂痕、气孔或变色。重点检查引脚,特别是四边引脚的共面性。将芯片放在平整的玻璃或大理石台面上,轻轻按压,观察是否有引脚翘起,不共面的引脚在焊接时极易导致虚焊,为后续工作埋下隐患。此外,留意引脚是否有明显的氧化、污渍或异物附着,这可能是存储不当或受潮的迹象。

初步“望闻问切”后,就到了关键的上电响应测试。这是在不连接电池负载的情况下,验证芯片基本供电与逻辑功能是否存活。你需要一个可调直流电源,根据数据手册,为其VIN(输入电压)引脚提供典型的5V供电。同时,使用万用表监测芯片的LDO输出引脚(如果有的话)电压是否正常建立。

此刻,可以重点观察芯片的充电状态指示功能。IP5513通常设计有专门的引脚来直观反映状态,例如一个标为CHG或STDBY的引脚。根据其数据手册定义,在仅供电、未接电池时,该引脚应呈现特定的电平状态(比如高电平表示待机或未检测到电池)。用万用表或示波器测量该引脚电压,若与手册描述严重不符,且外围电路确认无误,那芯片内部逻辑异常的可能性就大大增加。

视角二:核心电气参数动态测量

通过了静态筛查,只能说明芯片“没死透”。要判断其“健康”程度,必须在模拟真实工作条件下,测量其核心电气参数。这步需要更精密的仪器和一点耐心。

引脚电压精准测量是关键。 在接入标准测试电池(建议使用电量适中的已知好电池)并施加标称充电电压后,你需要系统地测量几个关键引脚的电压。首先是电池连接端(BAT)电压,在充电启动后,该电压应呈现稳定且符合化学特性的上升趋势。其次是芯片内部功率管的相关引脚电压,用以判断开关是否正常动作。特别注意那些用于设置充电电流、充电截止电压的编程引脚(如ISET、VSET),测量其电压是否与你通过外围电阻设定的理论值相符。任何关键引脚的电压严重偏离预期范围(例如应为1V的基准脚实测接近0V或电源电压),都强烈暗示内部模块故障。

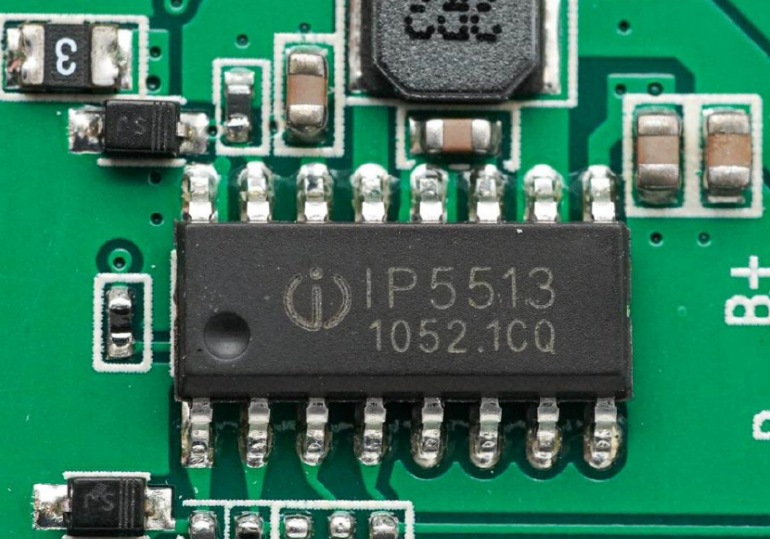

ip5513充电管理芯片如何判断好坏

紧接着,也是至关重要的一步:充电电流验证。 这是判断IP5513充电管理功能是否“给力”的核心。你需要一个串联在充电回路中的毫欧级精密采样电阻,配合示波器或高精度数字万用表的电流档进行测量。

具体操作:在恒流充电阶段,测量实际的充电电流值,并与你通过ISET引脚电阻设定的目标电流进行比较。一个健康的IP5513,其输出电流的精度和稳定性应该满足手册标称的误差范围(例如±5%)。如果实测电流远低于设定值,或者电流纹波巨大、极不稳定,甚至时有时无,除了检查外围电感、电容等元件,芯片内部的恒流控制环路很可能已失效。同时,观察充电从恒流阶段向恒压阶段转换的过程是否平滑,这反映了芯片内部状态机与控制逻辑的协调性。

视角三:通信与状态判读的深度检验

对于支持I2C通信的IP5513型号(具体需查阅对应版本数据手册),通过数字接口进行交互,可以获取更深层的诊断信息,这是判断其“智能”部分是否完好的高阶方法。

你需要搭建一个简单的MCU(如Arduino、STM32)测试环境,按照手册正确连接I2C的SCL和SDA线,并确保上拉电阻正常。首先进行最基本的设备地址应答测试:发送该型号芯片的预设I2C地址,查看是否能收到正确的ACK应答。如果连地址都无响应,则通信接口硬件已损。

若能成功建立通信,下一步便是读取关键的状态寄存器。这步操作直指用户最关心的问题:如何判断电池正在充电还是已充满?芯片内部通常设有专门的充电状态寄存器(Charger Status Register),通过读取其值,可以精确区分“充电中”、“充电完成”、“充电暂停”、“故障”等多种状态。

例如,你可能会读到类似这样的判断逻辑(具体值需以手册为准):当寄存器值为0x01时,表示处于恒流/恒压充电模式;值为0x02时,表示充电已完成,进入充电截止或维护状态;其他值可能对应温度故障、输入电压异常等。编写简单的测试固件,在充电过程中循环读取并解析该寄存器,观察其状态转换是否符合电池充电的物理过程。一个“好”的芯片,其状态报告应该是准确、及时且符合逻辑的。如果状态位乱跳、始终不变或报告与实际电气测量严重矛盾,那么芯片内部的监测与数字逻辑单元很可能存在问题。

综合运用这三重视角的检测方法——从外观上电的初步排除,到关键电压电流的动态实测,再到数字状态的深度读判——你基本能够对一颗IP5513充电管理芯片的好坏做出有把握的工程判断。电子元器件的世界没有百分百,但严谨的检测流程能为我们扫清绝大多数障碍。下次遇到可疑的芯片,不妨按照这个流程走一遍,或许就能避免一次失败的焊接和深夜的调试。毕竟,把问题隔离在板子之外,才是最高效的维修与开发之道。
