当我们谈论现代电子设备中稳定可靠的电源，一个至关重要的角色往往隐藏在芯片和电路板之中——它就是线性稳压器，特别是其低功耗、高性能的成员，LDO。从智能手机的微处理器供电到精密测量仪表的核心电压基准，LDO无处不在。然而，你是否真正理解它如何从波动的输入电压中“滤”出那一缕稳定？其性能优劣的关键又在哪里？

今天，我们将从工作原理的本质切入，剖析其核心特性和设计要点，为你揭示这颗“电源心脏”的深层秘密。

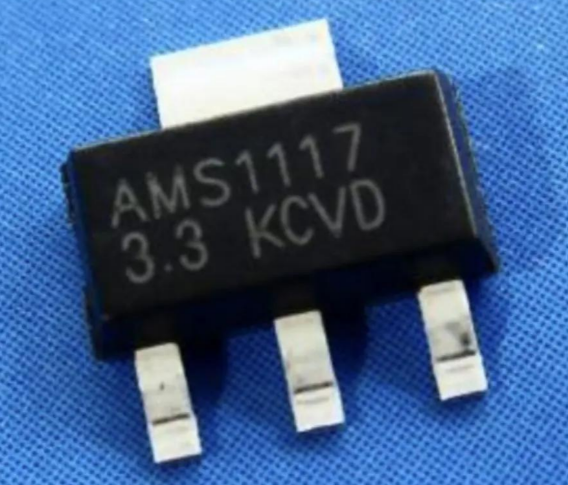

稳定之源：LDO的核心工作原理

线性稳压器的根本任务，在于无论输入电压如何波动、负载如何变化，都能提供一个恒定、纯净的输出电压。传统线性稳压器依赖一个串联的调整管，通过改变其导通程度来“消耗”掉多余的电压，以此实现稳压。LDO（Low Dropout Regulator）是这一经典结构的进化版，其核心改进在于显著降低了“压差”这一关键参数。

压差（Dropout Voltage），指的是为维持输出电压稳定，输入电压必须高于输出电压的最小差值。传统稳压器可能需要数伏的压差，而LDO则能将其降低至几百甚至几十毫伏。这背后的功臣，是采用了导通电阻极低的调整元件，如PNP型三极管或P沟道MOSFET。

想象一下，调整管就像一道可调阀门，输入电压是上游水位，输出电压是下游水位。LDO的优势在于，即使上游水位（输入电压）只比下游（输出电压）高一点点，这道“阀门”依然能精确地工作，维持下游水位的稳定，这极大地减少了不必要的功率损耗，尤其是在电池供电设备中意义重大。

性能之眼：理解核心参数与设计权衡

要真正用好LDO，必须超越原理图，深入理解几个决定其性能边界的核心参数。

压差与效率：不可回避的功耗权衡

这是LDO设计中首要的权衡点。更低的压差意味着在同等输入输出电压下，调整管上的功率损耗更小，效率更高。计算公式一目了然：功率损耗 = （输入电压 - 输出电压）x 输出电流。因此，在电池供电或对发热敏感的设计中，选择超低压差（Ultra-LDO）至关重要。

然而，追求极低压差并非没有代价。它通常意味着更复杂的内部电路、更高的静态电流，以及对输入电压瞬态波动的响应可能变慢。设计师必须在高效率与动态性能之间找到平衡点。

输入电压波动：稳压能力的真正考验

一个理想的LDO应该对输入电压的变化“无动于衷”。衡量这一能力的参数是线性调整率（Line Regulation），它表示输入电压在额定范围内变化时，输出电压的偏移量。

输入电压的剧烈波动，尤其是高频噪声，是对LDO的严峻考验。除了内部误差放大器的增益和响应速度，输入端的旁路电容扮演了“第一道防线”的角色。它不仅能滤除高频噪声，更能为LDO提供瞬态大电流，防止输入电压被瞬间拉低而导致系统复位。

典型应用电路：并非简单的“一接了之”

一个基础LDO应用电路看似简单：VIN、GND、VOUT，再加上输入输出电容。但每个元件都暗藏玄机。

• 输入电容（CIN）： 通常为1μF至10μF的陶瓷电容，应尽量靠近VIN引脚放置。其主要作用是提供本地能量存储，抑制来自前级电源或走线的噪声，并改善LDO的瞬态响应。

• 输出电容（COUT）： 这是影响LDO环路稳定性的关键。其等效串联电阻（ESR）和电容值共同决定了环路的相位裕度。许多现代LDO被设计为仅需低ESR的陶瓷电容即可稳定工作，但必须严格遵循数据手册的推荐值。随意增大或减小输出电容，都可能导致系统振荡。

• 使能引脚（EN）： 充分利用此引脚可以实现电源时序管理和节能。例如，在微处理器系统中，可以用一个GPIO口控制LDO的开启与关断，实现模块化电源管理。

散热设计：被忽视的关键生存法则

由于LDO以线性方式工作，自身消耗的功率会全部转化为热量。散热设计的好坏，直接决定了系统的可靠性。功率损耗的计算是第一步，但更重要的是评估热阻路径。

结温（TJ）是芯片内部的实际温度，必须低于其最大额定值。计算结温的公式为：TJ = 环境温度（TA） + （热阻θJA × 功率损耗）。其中，θJA是从芯片结到环境空气的总热阻，它取决于封装、PCB铜箔面积（散热焊盘）、空气流动等因素。

有效的散热措施包括：

1. 选择热阻更低的封装（如带裸露焊盘的DFN、QFN封装）。

2. 在PCB上为LDO的散热焊盘设计足够大的铜箔区域，并使用过孔阵列将热量传导至内层或背面地层。

3. 在空间允许的情况下，增加小型散热片。

4. 对于大功率应用，重新评估使用LDO的合理性，考虑开关稳压器方案。

不止于“稳定”：噪声、PSRR与选型哲学

最后，对于为模拟电路、射频模块或高精度ADC/DAC供电的LDO，还需要关注另外两个高级特性：输出噪声和电源抑制比（PSRR）。

• 输出噪声： 指LDO自身内部产生的噪声电压。在为灵敏的模拟前端供电时，应选择超低噪声型的LDO，并可能在输出端额外增加一个π型滤波器。

• 电源抑制比（PSRR）： 这衡量了LDO将输入端的纹波噪声衰减到输出端的能力，通常用分贝（dB）表示。PSRR越高，意味着LDO“净化”电源的能力越强。需要注意的是，PSRR随频率升高而下降，因此在高频段，输入电容的滤波作用就变得尤为重要。

选型时，应从系统需求出发，按优先级考虑：输出电压与精度、最大输出电流、压差要求、噪声与PSRR指标、静态电流（关乎待机功耗）、封装与散热能力，最后是成本。没有“最好”的LDO，只有“最适合”当前场景的LDO。

从理解其平实而精巧的工作原理，到驾驭复杂的参数权衡与物理设计，LDO的故事告诉我们，即使在最基础的模拟电路领域，深度也决定了系统的高度。每一次成功的电源设计，都始于对这些“沉默守护者”的透彻理解。

你在LDO应用实践中遇到过哪些棘手的问题？是神秘的振荡，还是难以解决的发热？欢迎在评论区分享你的经历与见解，让我们共同探讨这细微电压背后的宏大工程世界。
