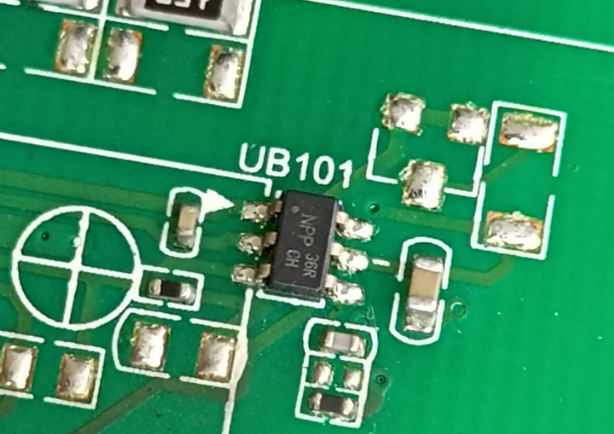

你是否也曾对着PCB上星罗棋布的电源IC、电感和电容，陷入过深深的“选择困难症”？BUCK还是LDO？分立还是集成？效率优先还是纹波为王？每一个决策，都关乎着系统的稳定、功耗与成本，牵一发而动全身。

这不仅仅是技术选型问题，更是设计思维的转型。当我们从“模块级”的电源设计，迈向“系统级”的能源架构，电源管理芯片（PMIC）从一个被动供电的组件，演变为整个系统的能量中枢与调度大脑。今天，让我们暂别技术参数的海洋，从另一个视角——设计哲学的层面，聊聊PMIC如何重塑电子系统的开发范式。

从“散装”到“集成”：设计复杂性的收与放

传统电源方案的核心特征，是“分散”。每个电压轨都拥有自己的控制单元，它们彼此独立，像一个个功能单一的机械零件。这种设计的初衷是灵活性：每一路都可以“因轨制宜”，追求局部最优。例如，为CPU核心选择一颗高效的多相BUCK，为音频Codec配置一颗超低噪声的LDO。

然而，分散的代价是系统层面复杂度的“失控式”增长。设想一个典型的嵌入式系统：需要为处理器核心、DDR内存、I/O接口、射频模块、传感器等提供5到8路不同电压。若每路独立设计，意味着工程师需要：

• 为每一路选择、验证至少一颗电源IC。

• 配置匹配的外围无源元件（电感、电容、反馈电阻）。

• 设计每一路的使能控制逻辑，手动调试上电/掉电时序。

• 在PCB上进行多次布局迭代，以应对每路电源的电磁干扰与热设计挑战。

• 在软件中维护一个分散的电源管理状态机。

这些工作，消耗的是宝贵的项目时间与板级空间，更埋下了稳定性与一致性的隐忧。当一路电源因布局不当而产生噪声，或是某个使能时序偏差了几微秒，都可能导致系统间歇性失灵，调试过程如同大海捞针。

集成式PMIC的出现，正是对这种设计困境的“系统性解法”。它所做的，是将这些分散的模块，通过精密的半导体工艺，整合进一颗芯片。这并非简单的物理堆砌，而是一种顶层设计思维：通过预定义的接口、时序和监控能力，将电源管理从一个被动的“后勤部门”，转变为主动的“调度中心”。设计师面对的，不再是几十颗独立器件和上百个外围元件，而是一个高度抽象、可编程配置的电源系统“黑盒”。设计复杂性从硬件布局与调试，前移至前期的芯片选型与软件配置。这种“收”，是为了在更高层面获得更强大的“放”——对系统能量流的全局掌控力。

时序：从“手动编排”到“预设交响”

如果说供电是系统的“血液”，那么上电/掉电时序，就是维持生命体征的“节律”。在分散设计中，时序的实现依赖于工程师手动编排GPIO的翻转顺序，并添加RC延时电路来微调。这种方式看似灵活，实则脆弱：器件批次差异、温度漂移、软件意外修改，都可能打乱这脆弱的平衡。

PMIC则将时序逻辑“硬件化”、“精确化”。内部集成的状态机和可编程延迟单元，能够以微秒甚至纳秒级的精度，确保各电压轨按照严格的顺序依次“登场”与“谢幕”。例如，对于一款典型的应用处理器，时序要求通常是：

1. 实时时钟和部分基础逻辑先上电，建立系统基准。

2. 核心逻辑供电，为处理器启动准备能量。

3. 输入/输出接口供电，建立通信通道。

4. 高功耗模块最后上电，避免启动冲击。

这套严密的“开幕流程”，被固化在PMIC的内部逻辑或固件中。工程师只需通过配置寄存器或一次性可编程存储器，就能完成设定，无需在PCB上增加任何延时电路。更重要的是，这种时序是确定性的、可重复的，不受环境因素干扰，从根本上杜绝了因时序混乱导致的开机失败或初始化异常。这就像从依赖个人指挥的即兴演奏，转变为遵循精密乐谱的交响乐团。

监控与保护：从“被动报警”到“主动预判”

在分散设计中，电源异常往往只能在造成后果（如芯片损坏、系统宕机）后，通过事后分析来推断。监控功能（如过压、欠压、过流、过温）要么缺失，要么需要额外增加复杂的监控IC和比较器电路。

PMIC则将多维度的监控与保护机制内建为“基础设施”。它不仅持续采样各路输出电压、电流和芯片内部结温，更关键的是，它能够基于这些信息进行实时决策。

• 动态电压频率调节：当PMIC监测到SoC进入高负载运算状态时，可以配合主控指令，微幅提升核心电压，确保在高频下稳定运行；反之，在空闲时则降低电压与频率，实现能效最优。

• 温度自适应降额：当内部热传感器检测到温度接近安全阈值，PMIC能自动逐级降低输出电流或切换至更保守的工作模式，防止过热损坏，而不是等到触发保护完全关断。

• 容限精细管理：通过I²C/SPI接口，软件可以动态调整过压/欠压保护的阈值，在系统不同工作模式（如高性能模式、待机模式）下采用不同的安全策略。

这种保护机制，从“熔断器”式的被动切断，升级为“智能管家”式的主动调节与预警，大幅提升了系统的鲁棒性与长期可靠性。

软件定义的能量边界

PMIC的另一层革命性意义，在于它将电源管理的“控制权”无缝移交给了软件。这颗硬件芯片，本质上成为了软件可定义的“能量策略执行器”。

开发人员可以通过标准的数字接口，在系统运行时：

• 实时动态调整多达十几路电压的输出值。

• 单独使能或关断任何一路非关键电源，实现细粒度的功耗分区管理。

• 配置多种预设的电源状态，并在不同场景间快速切换（如正常模式、睡眠模式、深度休眠模式）。

• 读取详细的电源使用报告和故障日志，为系统级功耗优化提供数据支撑。

这使得电源管理成为系统算法的一部分。例如，一个视频流媒体应用可以根据网络缓冲情况和解码负载，预测未来几秒的CPU需求，并提前指令PMIC做好电压准备，避免因电压爬升延迟导致的视频卡顿。电源供应与软件任务调度，形成了前所未有的协同闭环。

超越“电源”：PMIC的系统价值重构

最终，当我们重新审视PMIC，会发现它早已超越了一颗简单的“电源芯片”范畴。它是：

• 可靠性的基石：通过确定性的时序和全方位的保护，为复杂系统提供了坚如磐石的启动与运行保障。

• 能效的杠杆：作为软硬件协同的枢纽，撬动了系统级的功耗优化，直接转化为更长的续航或更低的散热成本。

• 集成度的引擎：通过替代大量分立器件，极大节省了PCB面积，使得产品可以更轻薄，或将空间留给更重要的功能模块。

• 开发效率的加速器：标准化、可配置的设计，减少了底层硬件调试的“玄学”时间，让团队能更专注于产品核心功能的创新。

从纠结于BUCK电感饱和电流的工程师，到统筹系统能量版图的架构师，视角的转变，往往始于手中那颗看似不起眼，却内藏乾坤的PMIC。它告诉我们，最高明的设计，并非解决所有问题，而是通过精妙的架构，让许多问题不再发生。

下一次，当你打开一颗高端PMIC长达数百页的数据手册时，不妨试着跳出参数表格，去感受那份将纷繁复杂的能量世界，驯服于一方硅晶之中的设计智慧。这，或许就是硬件工程师走向系统思考者的关键一步。你的设计，是从哪一刻开始，考虑“管理”而不仅仅是“供应”电源的呢？
