ldo稳压芯片稳压电路

本文来源:充电管理ic 编辑:充电管理芯片 日期:2026-08-10 浏览:0
文章导读

LDO稳压芯片设计指南,涵盖选型、功耗优化及布局调试,强调性能与功耗平衡。

作为一名长期与各类电路板打交道的电子工程师,你是否也曾深夜对着闪烁的指示灯和过热发烫的芯片而束手无策?那些看似毫不起眼的LDO,常常是决定一个项目成败的关键。今天,我们不谈艰深的公式,只聊实战。从选型到布局,从调试到排障,为你梳理一份来自一线的LDO应用全攻略。

一、选型迷雾:你需要的不仅仅是低噪音

市面上LDO型号纷繁复杂,面对供应商琳琅满目的参数手册,我们究竟该如何选择?压差和静态电流常常是首先被考虑的因素。压差,即输入输出电压的最小差值,它决定了你的输入源电压需要多高。静态电流关乎芯片自身的“待机能耗”,尤其在对功耗敏感的设备中,这往往成为电池续航的关键。然而,真正的高手还会关注另一个隐形的“性能杀手”——电源抑制比,也就是常说的PSRR。它衡量了芯片抑制输入电压中高频纹波和噪声的能力。在许多射频电路或高精度ADC应用中,一个PSRR表现平平的LDO,很可能会把前级的开关噪声直接带到纯净的输出电压上,让你的精心设计毁于一旦。

同时,负载瞬态响应能力也不容忽视。当你的微处理器突然从休眠模式切换到全速运行,电流需求会发生阶跃式变化。响应速度不够快的LDO,其输出电压会瞬间产生一个下冲或过冲,可能导致MCU复位或数据异常。因此,仔细查阅数据手册中的瞬态响应波形图,比单纯看一个输出电压精度参数要有用得多。

二、功耗优化:让每一毫安电流都物尽其用

选对了芯片只是第一步,如何用好它,让它以最低的代价完成使命,才是设计的精髓。功耗优化贯穿始终。首先,在满足后级负载最大工作电流的前提下,选择一个自身静态电流足够小的LDO型号是基础。其次,降低输入电压是最直接有效的方法。既然LDO本质是一个线性调节器,其自身的功率损耗就等于(输入电压 - 输出电压)乘以负载电流。这个损耗会以热能的形式散发,因此在保证最小压差的前提下,尽量减小输入与输出之间的电压差,能显著降低芯片的温升。但请注意,过低的输入电压,可能在输入电源发生瞬态跌落时无法维持稳压,需要综合权衡。

此外,如果你的设备长时间处于低功耗待机状态,而负载电流又极低,不妨考虑一下带使能引脚的可关断型LDO。当系统休眠时,通过拉低使能脚彻底关断LDO,可以将此时的静态功耗降至微安级甚至更低,这对于需要数年更换一次电池的物联网节点来说,意义非凡。

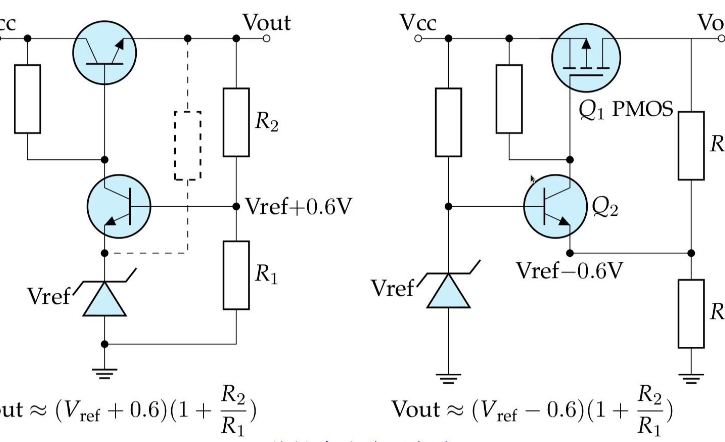

ldo稳压芯片稳压电路

三、PCB布局的艺术:魔鬼藏在细节里

许多电路在原理图上完美无缺,一旦做上板子就问题频出,究其根源,PCB布局往往是罪魁祸首。对于LDO电路,布局的核心原则就是:为输入和输出的大电流回路提供最短、最宽的路径,同时确保关键小信号走线的洁净。

  1. 电容的“就近原则”:输入电容和输出电容必须尽可能地贴近LDO芯片的引脚放置,理想情况下是芯片引脚正下方的内电层,或是引脚旁的表层。尤其是输出电容,其地回路路径要尽可能短,这能极大地增强LDO的环路稳定性,并有效抑制高频噪声。电容的接地端应通过单独的通孔连接到完整、洁净的地平面,而不是通过一条细长的走线绕来绕去。

  2. 散热通道的规划:对于需要承受较大压差或负载电流的LDO,其封装上的散热焊盘(如果存在)是主要的散热通道。这个焊盘必须用足够多的过孔阵列连接到PCB内部的大面积接地铜皮上,利用整个板子的铜层作为散热器。散热焊盘下方的PCB铜皮面积越大,厚度越厚(如2盎司铜),散热效果就越好。

  3. 敏感走线的隔离:LDO的反馈引脚连接的分压电阻网络是典型的敏感高阻抗节点。其走线应远离任何可能产生噪声的线路,比如开关电源的开关节点、时钟信号线等。同时,反馈网络的布局也应紧凑,避免引入不必要的寄生电容和天线效应。

四、故障排查:从现象到本质的逆向思维

当电路不工作时,一套系统化的排查思路能帮你快速定位问题。首先,使用万用表或示波器,测量LDO输入引脚和输出引脚的电压,确认芯片是否已上电且输出了正确的电压。这是最基本却最常被忽略的一步。如果输入正常但输出为0,检查使能引脚电平是否正确;如果输出电压低于设定值或纹波巨大,重点检查输入/输出电容是否虚焊、容值是否合适,以及负载是否存在短路或过载。

芯片异常发烫是另一个常见现象。这通常意味着功率损耗过大。请检查:(输入电压-输出电压)是否过高?负载电流是否超出了芯片的额定能力?PCB散热设计是否合理?用手持式热像仪或点温枪扫描芯片及周边区域,可以直观地看到温度分布,帮助你判断是芯片自身发热还是来自其他热源的传导。

最后,如果遇到系统不稳定,比如偶发性复位,可能是负载瞬态响应不足或LDO在某些条件下发生自激振荡。此时,使用示波器观察在负载突变时输出电压的波形至关重要。增加输出电容的容值或使用等效串联电阻更小的电容,通常是改善瞬态响应的有效手段;而自激振荡则需要检查相位裕度,调整输出电容的类型和布局。

结语

LDO的设计,是一门平衡的艺术。它需要你在性能、功耗、成本和可靠性之间找到最佳的结合点。它不是电路中最高科技的部件,却往往是最需要用心呵护的环节。希望这份指南能成为你设计工具箱里的一件利器,让你在面对下一次挑战时,多一分从容,少一分焦灼。欢迎在评论区分享你在LDO应用中踩过的“坑”或独特的解决技巧,让我们共同进步。
