你有没有遇到过这种情况：电钻明明刚充满电，拧了几颗螺丝就“没劲儿”了；或者用着用着突然断电，插上充电器又像什么都没发生；更让人心里发毛的是——电池发热、鼓包，甚至伴随刺鼻的味道。

很多人第一反应是“电芯不行了”。但在电钻这种瞬时大电流、工况更粗暴的工具上，真正决定“能不能安全、能不能稳定、能不能耐用”的，往往是那块不起眼的板子：锂电池保护板。

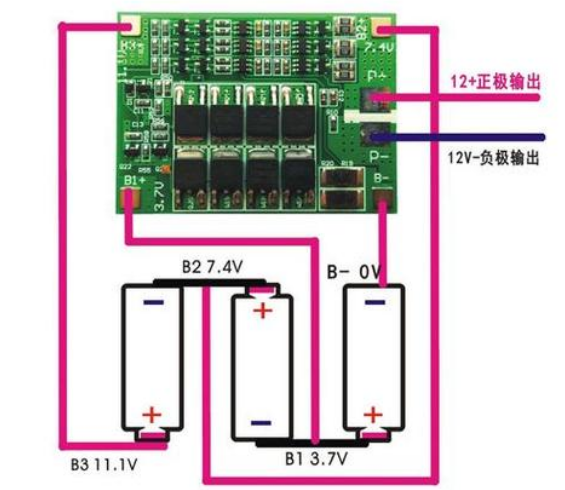

这篇文章就围绕“电钻锂电池保护板电路图”把关键逻辑讲清楚：它由哪些模块构成？它在电路图里到底在“看什么、算什么、切什么”？以及这些设计为什么直接影响你的电钻体验。

先把核心结论讲透：保护板就是“监控 + 执行”的组合

参考材料里把保护板定义得很清晰：它是电池管理系统（BMS）中的关键环节，用来防止过充、过放、短路以及异常温度带来的风险。

落实到典型电路图，最常见的一句话就是：

保护板主要由维护IC（过压维护）和MOS管（过流维护）构成。

把它翻译成人话就是两件事：

• 保护IC负责“判断”：电压、电流、温度是不是越界了

• MOSFET负责“动作”：该不该把充电或放电通路切断

电钻的现实使用场景决定了这套组合非常关键：锂电池“放电电流大、内阻低”，电钻又经常出现瞬间大电流冲击，一旦短路或过流，后果不是“掉电”，而可能是“失控”。

看电路图时别被符号吓住：抓住一条主链路就够了

参考材料给了一个简化流程图，虽然不是具体元件级原理图，但对理解结构非常好用。你可以把保护板电路图先按“能量流向 + 控制回路”分成两层看：

• 能量流向：电池 → MOSFET → 输出端口（负载）

• 控制回路：传感器（电压/温度等）→ 保护IC → MOSFET栅极控制

简化结构在材料里是这样表达的：

电源 → 保护IC → MOSFET → 电池 → 输出端口

温度传感器、电压传感器把反馈信号送回保护IC。

你看懂这一条主链路，就能反推：电钻出现“突然断电”“充不进电”“发热异常”时，保护板到底可能在哪一步做了动作。

保护板到底在保护什么？先从电压说起：过充与过放是底线

材料强调得很直白：锂离子电池禁止过充、过放、短路，否则可能起火、爆炸。

1）过充保护：充电截止电压一到，IC就让MOSFET断开

在充电过程中，保护板监控电芯电压，一旦达到预设阈值，保护IC会切断充电回路，实现过充保护。

材料还给了一个非常具体的阈值示例：

充电截止电压设为 4.25V（CHARGE_CUT_OFF_VOLTAGE 4.25）

这对读电路图很有用：当你在电路里看到保护IC的电压检测脚、分压网络、以及与充电路径相关的MOSFET，你就要知道它在做的事不是“优化性能”，而是在守住上限——别让电压继续涨。

2）过放保护：电压跌破截止值，IC就停止放电输出

放电阶段，材料指出保护板会设定“放电截止电压”。当电池电压低于这个值，保护IC将停止放电回路电流输出。

这就是很多电钻用户最直观的体验来源：电钻“突然没电”，并不一定是电芯立刻空了，而是保护板认为你已经接近危险区间，宁可切断，也不让电芯继续被榨干。

对电路图的启发是：你看到的电压检测不只是“显示电量”，它决定“放还是不放”。

电钻最怕什么？不是慢慢放电，而是瞬间过流与短路

材料在“电流能力”里提到两类：过流保护电流、短路保护。

保护板必须做到两件互相矛盾的事：

• 在设备正常工作电流范围内，能可靠工作（不误动作）

• 当意外短路或过流时，能迅速断开（要够狠）

这就是为什么电路图里MOSFET的存在感非常强。

MOSFET在保护板里不是“放大器”，它是“闸门”

材料把MOSFET的角色说得很工程：

• 导通：电阻很小，电流可以流动

• 截止：电阻很大，几乎不能通过电流

而“开还是关”由保护IC控制。

材料给的逻辑流程也很典型：

保护IC检测到异常信号 → 判断是否达到过充阈值 → 是则关闭MOSFET → 切断充电回路。

把这个流程迁移到电钻使用上，你会发现它不只管过充，也会用类似思路处理过流、短路、温度越界：检测—判断—关断。

你在电路图里真正要盯住的，是IC输出到MOSFET栅极的控制关系。因为电钻“突然断电”的那一下，几乎就是MOSFET从导通到截止。

温度保护为什么在电钻上尤其重要？因为它是“事故预警器”

材料把温度保护说得很清楚：依赖温度传感器检测工作温度，一旦超过安全范围，保护IC同样会切断电池与外部电路连接。

电钻这种工具的热源很多：电机负载、环境温度、散热条件、持续高电流输出……温度保护在电路图里的意义，不是“让电池更强”，而是给你一个“强制刹车”。

当你看到电路图里温度传感器（材料明确提到“通过温度传感器检测电池温度”），你就应该把它理解为：它给保护IC提供另一个维度的判据——不是只看电压电流，也要看热是否失控。

读懂电路图的正确姿势：先认功能块，再理解连接关系

材料在“电路图的阅读与分析”里给了一个非常实用的原则：电路图通常包括电源、负载、控制元件等基本组成部分；理解每个元件的功能和工作原理是分析基础。

所以面对“电钻锂电池保护板电路图”，建议你按下面顺序拆解（不需要一次全懂，但顺序别反）：

1. 先找“电池—输出端口”主通路：你要知道电流从哪里走到负载

2. 在主通路上找MOSFET：它一定在关键位置当开关

3. 找保护IC：它必然与电压、电流、温度信号相关

4. 找传感器或检测网络：材料明确提到电压传感器、温度传感器都会回传给IC

5. 最后再看“控制信号”如何从IC到MOSFET：这决定了保护动作怎么发生

当你按这个方式看，电路图就不再是一堆符号，而是一套“监控—决策—执行”的系统。

把原理落回应用：为什么这块板决定了电钻的“手感”和“寿命”？

材料说锂电池被广泛运用，原因包括：放电电流大、内阻低、寿数长、无回忆效应。听起来很美，但前提是——不要让它进入危险工作区。

保护板的价值就在这里：它不是给你更大功率，而是用更严格的边界，让电芯在可控范围内输出能力。

• 你感觉到的“突然断电”，可能是过放保护或温度保护在拉闸

• 你遇到的“充不进电”，可能是过充阈值已经触发，充电回路被切断

• 你担心的“发热与风险”，恰恰是温度保护、短路保护存在的理由

如果没有保护板，电钻也许能多拧几下螺丝，但代价可能是电芯不可逆损伤，甚至安全事故。材料把这种风险点明得很重：短路、过充、过放会导致起火、爆炸等严重后果。

你真正该记住的，是三句话

如果你只想带走最重要的结论，把下面三句记牢就够了：

• 保护IC负责“判断”，MOSFET负责“切断”，它们共同构成保护板的核心。

• 电压保护守住过充与过放的边界，材料示例的充电截止电压可到 4.25V。

• 过流、短路、温度异常时，保护板会通过控制MOSFET把电池与外部电路断开，宁可停机也要保命。

电钻这种工具，拼的不只是电芯容量，更是保护策略是否靠谱。

你也可以在评论区说说：你遇到过电钻电池“突然断电”“发热明显”或“充电异常”吗？你更想从哪一类电路图细节入手看懂它——电压检测、MOSFET开关、还是温度保护接口？
