你会发现，智能穿戴设备的竞争，早就不只是“多一个传感器、亮一点的屏幕”这么简单了。真正决定一款手环能不能做到更薄、更轻、更耐用的，往往藏在一颗看起来不起眼的充电ic里。

在追求极致轻薄的路上，电池不能无限增大，结构空间也不可能凭空多出来。于是，充电方案就成了“既要、又要、还要”的典型：既要占板面积小、又要低功耗，还要把充电质量做稳，别让电池用着用着就衰减得厉害。

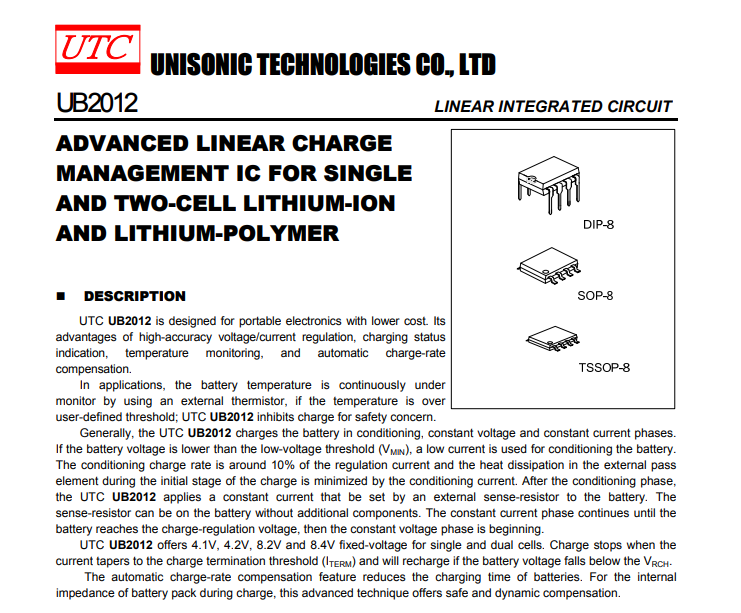

这也是为什么线性充电芯片一直在智能穿戴、TWS、低功耗IoT这些场景里反复被选择。以UB2012这类线性充电芯片为主题，我们从“轻薄化设计”这个视角，聊清楚一件事：小型封装，究竟怎么改变一款穿戴设备的产品形态。

先把问题拆开：智能穿戴设备为什么“寸土寸金”？

手环、手表这类产品，内部空间被几件事牢牢锁死：

• 外壳厚度与佩戴舒适度挂钩，厚一点就更硌手、更难接受

• 电池体积直接影响续航，但电池越大，结构越难做薄

• 屏幕、主控、蓝牙、传感器、马达、天线……每一样都要位置

• 还得留出防水胶圈、螺丝柱、排线走位的结构空间

所以在硬件布局上，充电方案带来的“附加器件数量”和“占板面积”，会非常真实地挤压整机设计自由度。

参考材料里提到的线性充电芯片封装为SOP-8，强调“小型化封装、占用空间小”，并且有厂商在智能手环中采用线性充电芯片，支持轻薄化设计，同时低功耗设计延长续航、保证充电质量并延长电池寿命，上市后口碑良好。把这些信息连起来，你会看到：小封装不是单点优势，而是整个产品体验链条上的起点。

小型封装的价值，不止是“看起来小”

很多人以为封装小，意义就是“省点面积”。但在穿戴设备上，省出来的面积往往会被用在更关键的地方：

1）给电池与结构让路

穿戴设备的厚度控制，往往是由“最高那颗器件”决定的。充电芯片封装更紧凑，布局更灵活，工程师就更容易把电池做成更贴合结构的形状，让堆叠高度更可控。

2）减少外围器件与走线压力

材料中也谈到：相较线性充电器，开关充电器通常需要额外电感与电容器，会消耗更多电路板空间，并增加成本和设计复杂性。对于手环这种小板子来说，器件越多，走线越挤，EMI、良率、装配难度都会一起上升。

3）让“轻薄”真正落到产线与量产

轻薄不是PPT参数，是量产时的公差控制、装配一致性、返修概率。器件少一点、板子简单一点，就意味着量产的不确定性少一点。智能穿戴真正难的部分，往往在“如何稳定地做出来”。

低功耗设计：不是省电那么简单，而是“续航 + 口碑”的底层逻辑

参考材料给了一个明确的应用描述：某智能穿戴设备厂商在智能手环中采用线性充电芯片，低功耗设计有效延长续航时间，充电功能确保锂电池充电质量，进而延长电池寿命。

这里面至少包含三层逻辑：

• 续航更长：用户一天不充电，焦虑就少一半

• 充电更稳：体验上不容易出现“充不满、掉电快、发热异常”等问题

• 电池寿命更好：用了一段时间仍然耐用，口碑就会自然扩散

尤其在智能穿戴这种“高频充放电”的场景，电池寿命对口碑的影响非常直接：你很难接受一条手环用几个月就明显衰减，甚至出现充电状态异常。充电管理把“预充电、恒流、恒压”等状态做顺，本质上是在保护电池，也是在保护品牌评价。

材料中也描述了线性多节锂电充电管理芯片的一般工作流程：通过检测电池电压来决定充电状态，包含预充电、恒流充电、恒压充电；当电池电压低于阈值VMIN（一般为6V）时进入预充电，以较小电流充电，电流可通过外部电阻调整；电压达到VMIN后进入恒流快速充电，充电电流可通过外围电阻调整；随后进入恒压阶段，直到达到设定的充电电压（例如8.4V）。这些机制背后的意义，是把“安全、寿命、体验”统一在一套可控逻辑里。

多节电池充电：线性方案并不等于“只能单节”

很多人把线性充电芯片简单理解为“单节、小功率”。但参考材料明确给出了多节锂电的线性充电方案：2-3节锂电充电管理芯片，并举了可以支持8.4V/12.6V锂离子或锂聚合物电池充电器控制电路的例子，同时强调高于1%的电压精度、恒定电流充电且充电电流可调，并集成充电状态指示等功能。

这意味着：当你的产品需要更高电压平台、或是电池组方案时，线性多节充电并非走不通。它的关键在于：

• 充电电压精度要高，避免过充带来的寿命和安全风险

• 充电电流可调，便于在不同电池容量、不同热设计下做权衡

• 充电状态清晰可见，利于系统层做提示与保护策略

当然，具体到某一颗芯片（比如UB2012）是否支持多节、支持到几节，需要以其实际资料为准。这里只基于参考材料讨论“线性多节充电IC”这一类方案在工程侧的共性与价值。

线性 vs 开关：穿戴设备为什么经常偏爱线性？

材料里给出了一段很关键的对比：开关充电器效率更高，并且可在输入适配器电压的广泛变量下最小化功耗；但与线性充电器相比，需要附加电感器和电容器，消耗更多电路板空间，增加成本和设计复杂性。

这段话放在智能穿戴上，几乎就是产品经理与硬件工程师每天要做的选择题：

• 如果你的优先级是“极致效率、适配复杂输入、更多电源路径能力”，开关方案更有优势

• 如果你的优先级是“小体积、低成本、低复杂度、快速导入量产”，线性方案往往更顺手

穿戴设备的主流形态里，“板子小、结构紧、成本敏感、研发周期紧”是常态。线性充电芯片的价值，常常不是在理论效率上赢，而是在整体系统代价上赢：少一些器件、少一些不确定性、少一些调试时间，换来更快的产品节奏与更稳的量产表现。

市场的现实：线性充电IC还在增长，但逻辑在变

参考材料给出的市场数据很清晰：2025年中国线性充电器IC市场规模3.42亿元，同比增长1.7%，增长动力来自TWS耳机、可穿戴设备、IoT传感器节点等对低功耗、小尺寸、低成本充电方案的刚性需求；但2026年预计3.36亿元，较2025年下降1.76%，出现负增长。

为什么会出现这种“需求还在，但规模回落”的矛盾？材料也给了原因：国产手机厂商在中低端机型中加速导入集成度更高的开关型单芯片充电解决方案，成本逼近线性方案，并支持更高输入电压和动态路径管理；同时欧盟ERP指令及中国能效标识新规对空载功耗提出更严要求，而典型线性充电IC空载功耗普遍较高，合规改造需要额外电路，削弱成本优势。

把这段现实翻译成一句更直白的话：线性充电IC不会消失，但会越来越“场景化”，更依赖那些确实需要小尺寸、低功耗、低复杂度的产品形态——而智能穿戴恰恰是其中最典型的一类。

回到主题：小型封装如何真正助力轻薄化？

如果要用一句话总结，小型封装对智能穿戴的意义是：它让“轻薄”不再只是外观团队的目标，而能落在硬件架构、量产难度与用户口碑上。

• 它把电路板空间还给了结构与电池

• 它降低了方案复杂度，让研发节奏更可控

• 它配合低功耗与充电管理逻辑，撑起续航与寿命体验

• 它让穿戴设备在“薄”和“稳”之间，不必二选一

接下来，如果你也在做智能手环、TWS、IoT节点这类产品，不妨留言说说：你的项目更头疼的是空间、续航、成本，还是法规功耗？不同的痛点，往往对应不同的充电方案取舍。
