做开关电源的人，几乎都绕不开一个词：PWM。

你可能记得它“很常见”，也可能只在电路图里见过它“长得差不多”。但真正到了选型、改板、替代、排故的时候，很多问题会突然变得具体又尖锐：为什么有的PWM芯片一个驱动脚就够了，有的却要两个互补输出？为什么同样叫PWM控制器，适用的拓扑结构却完全不同？以及——你手里这颗UC3801，到底应该放在什么位置去理解？

今天就围绕“PWM控制器”这条主线，把UC3801放进更大的框架里聊清楚：从封装与引脚数量的意义，到控制模式与拓扑适配的逻辑，再到你在工程里最容易踩的坑：选错类、用错位、替错芯。

先把大背景摆正：PWM为什么是开关电源里的主流

开关电源常用的控制方式，主要有三种：脉冲宽度调制（PWM）、脉冲频率调制（PFM）和混合调制。

PWM之所以应用最普遍，一个很关键的原因是：它通常具备固定的开关频率。固定频率的好处并不玄学——对工程来说，最大的价值就是“滤波电路更好设计”。频率漂来漂去，你的滤波、EMI、磁性件设计都要跟着受罪；而固定频率让很多设计工作变得可预期、可重复，也更容易量产稳定。

所以你会发现：目前集成开关电源大多采用PWM方式，这不是流行，是工程约束下的自然选择。

PWM控制器到底是什么？一句话：开关电源的控制核心

PWM控制器可以理解为开关电源的“指挥系统”。它根据反馈信息，输出一串占空比变化的驱动信号，让功率开关管按照要求导通与关断，从而把“输入电压”转成“你想要的输出”。

为了方便开关电源设计，很多厂家把PWM控制器做成集成电路，也就是我们常说的PWM控制器芯片、PWM芯片。你在资料里看到的那些型号——uc3842、uc3843、tea1532、ka7500、uc3846、tl494、sg3525——本质上都在做同一件事：输出PWM驱动信号，但它们适配的拓扑、输出结构与实现方式会不同。

这里的差异，往往不在“有没有PWM”，而在“它怎么输出、输出给谁、驱动几只开关管”。

封装与引脚数量：别只当成“焊接难易”，它决定了你能驱动什么拓扑

常见PWM控制器芯片，8引脚和16引脚最常见，封装形式通常有贴片式（SMD）和双列直插式（DIP）。你经常会见到：

• DIP-8、DIP-16：双列直插式封装

• SO-8、SO-16：贴片式封装

很多人把这当作“工艺选项”，但在PWM芯片这里，引脚数量往往对应“输出驱动结构”和“适用拓扑”的边界。

一个很实用的工程判断是：

• 引脚较少、通常只有一个输出驱动端的PWM芯片，适合控制单端反激、正激这类拓扑结构——因为这种拓扑结构通常只有一个功率开关管。

• 引脚较多、具备两个互补输出驱动端的PWM芯片，更适合推挽式、半桥式、全桥式等拓扑——因为这些拓扑结构往往需要两只功率开关管交替工作。

所以你在看UC3801时，不要先问“这颗好不好用”，先问它“输出驱动端是什么结构”，因为这会直接决定它适合一管还是两管、适合单端还是桥式结构。选型的第一道门槛，不是参数表，而是拓扑匹配。

PWM控制模式：电压型与电流型，是两种思路

PWM控制器按控制模式，常见的分类是两种：

• 电压控制模式（电压型）

• 电流控制模式（电流型）

很多人看到“电压型/电流型”会以为是“测量对象不同”，但更重要的是：控制环路的组织方式不同，带来的动态响应、设计复杂度、保护实现方式也会不同。

你在选择某一类PWM芯片时，其实是在选择一套控制哲学：是以输出电压的偏差来调占空比，还是把电流信息也纳入控制核心的决策。不同芯片在设计上会更偏向其中一种，这会影响你后续的补偿、采样、保护与调试体验。

“能不能互换用”？答案不是绝对的，但有规律

资料里有一句非常现实的话：PWM控制器型号不同，工作原理也不一样，但输出信号大同小异，因此许多PWM控制器芯片可以互换使用。

这句话既是机会，也是陷阱。

机会在于：当你面临供应紧张、成本优化、器件停产时，确实存在“替代空间”。陷阱在于：你不能因为“输出波形差不多”就认为“能直接替”。真正决定能否替换的，至少包括：

• 输出驱动端数量与形式（单端/互补）

• 目标拓扑结构（一管/两管交替）

• 控制模式倾向（电压型/电流型）

• 外围关键引脚功能是否一致（哪怕封装相同，引脚定义也可能不同）

也就是说，“可互换”不是型号之间的友好，而是工程师需要逐条核对的结果。

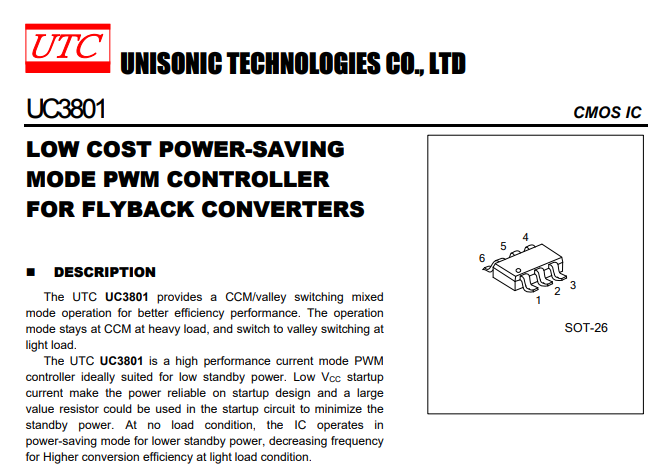

把UC3801放回正确的位置：不要强行用“不相关的确定性”去解释它

你现在要写的是“UC3801 PWM控制器深度解析：从封装形式到应用场景”。但必须诚实一点：在你提供的参考内容里，并没有出现UC3801的封装、控制模式、典型应用拓扑，也没有UC3801与UC3842的差异信息。

所以如果我们严格遵守工程写作的底线，关于UC3801具体参数、具体差异、具体拓扑适配，不能凭空写出“确定答案”。真正能从现有材料中落地的，是一套判断框架：当你拿到一颗PWM控制器（包括UC3801）时，你应该如何从“封装/引脚/输出端结构/控制模式/拓扑匹配”去分析它该怎么用、能不能替、适不适合你的电源结构。

换句话说：这篇文章更像一张地图，而不是一份参数表。

工程上最有用的选型清单：把“PWM芯片”选对的四个问题

如果你在项目里遇到UC3801，或者任何一颗PWM控制器芯片，建议先按下面四个问题过一遍——这比先翻参数表更能避免走弯路：

1）你的电源拓扑是什么？

单端反激/正激？还是推挽/半桥/全桥？拓扑决定你需要单路驱动还是互补驱动。

2）芯片的输出驱动端是什么结构？

是一个输出驱动端，还是两个互补输出驱动端？这直接对应“能驱动几只功率管、怎么交替工作”。

3）你希望采用电压型还是电流型控制思路？

不同控制模式会影响环路设计、动态性能与保护实现方式。别等调不稳了才回头看控制模式。

4）你有没有“替换”的需求？

如果要替代，就从“输出信号相似”开始，但必须落到“引脚功能、驱动结构、拓扑适配”这三个硬条件上逐项核对。能替换的是“满足条件的某一类”，不是“名字看起来像的一颗”。

写到最后：真正的“深度”，不是堆型号，而是把逻辑说透

很多文章写PWM芯片喜欢列一串型号，读完你会觉得信息很多，但下次遇到板子依旧无从下手。

而工程里的深度，往往来自这一点：你能不能用一套稳定的判断方式，把一颗芯片放进系统里理解——它是为哪种拓扑服务的？它用什么控制模式完成闭环？它的引脚数量与驱动输出意味着什么？它与“单管/双管交替”的关系是什么？

如果你愿意，把你手头UC3801所在电路的拓扑（反激/正激/推挽/半桥/全桥之一）、功率管数量（1只还是2只）、以及芯片封装（DIP-8/16或SO-8/16）发出来，我可以在不编造任何信息的前提下，按这套框架帮你把“UC3801在这张图里到底承担什么角色”讲得更具体，也更接近你真实要解决的问题。
