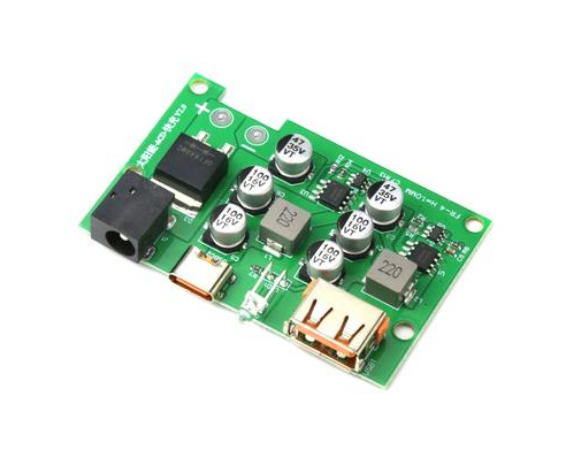

很多人第一次听到“12V锂电池充电管理芯片”，都会下意识反问一句：单节锂电不是4.2V吗？怎么和12V扯上关系？

问题的关键不在电池电压本身，而在“你给它喂的电源，可能远不止5V”。当设备要适配更多供电方式、要兼容适配器、要面对更复杂的输入波动时，“高耐压充电管理芯片”就成了工程上绕不过去的一环。

今天就借两款典型器件，把这件事讲透：为什么高耐压有意义，它解决了哪些真实的应用痛点，以及它到底怎么把充电这件事管得又稳又安全。

一、“12V场景”到底指的是什么

先把概念厘清：参考材料里提到的两款芯片，都是“单节锂电池充电管理芯片”。

• 智芯微 TP4056H：线性充电，输入极限耐压 33V，最大充电电流可到 1.2A，支持涓流/恒流/恒压三段式；充电电压有 4.2V 与 4.35V 两种可选，精度可到 ±1%。

• TP5000：开关降压型，面向单节 4.2V 锰锂或 3.6V 磷酸铁锂，最大充电电流 2A；开关频率 800kHz，宽输入电压（最大到 9V），同样是涓流/恒流/恒压三段式，并带多类保护。

那“12V”从哪来？

在很多设备里，“输入电源”可能来自适配器、车载、工控电源、甚至某些标称12V的供电系统。工程上真正要处理的是：你接进来的电压可能偏高、可能波动、可能插错、可能存在浪涌。此时，充电管理芯片首先要“活下来”，然后才谈得上“把电充好”。

所以，“12V锂电池充电管理芯片”更贴近一种工程表达：面向更高输入电压、更复杂供电环境的单节锂电充电管理解决方案。

二、高耐压设计的意义：不是炫技，是降低系统风险

把“输入耐压”理解成充电芯片的第一道门槛就行。

TP4056H给出的信息很直接：输入极限耐压 33V。它并不意味着你要用33V给电池充电，而是意味着在输入侧出现更高电压、波动或者异常时，它有更强的承受能力空间。

这类高耐压带来的价值，往往体现在三个层面。

1）适配更复杂的供电来源，系统兼容性更强

参考材料里提到TP4056H兼容 USB 和适配器电源。现实设计中，你可能希望同一套硬件“能用USB也能用适配器”，而适配器侧的电压、纹波、插拔瞬态并不总是理想状态。输入耐压做高，系统设计就更从容。

2）降低异常输入导致的失效概率

工程现场最怕的不是“正常情况下能跑”，而是“用户的异常使用方式”。插错电源、劣质适配器、插拔浪涌、供电抖动……这些都可能直接把低耐压方案推向边界。高耐压的意义，是把边界拉远。

3）给整机设计留出简化空间

TP4056H内部集成 PMOS 架构和防倒充电路，常规应用里不需要额外加检测电阻和隔离二极管，外围元件可以做得精简。你会发现，高耐压往往不是单点参数，而是“让整套电源路径更好做”的一部分：器件少一点，出错点就少一点，量产一致性也更容易控。

三、充电管理芯片到底“管”什么：三段式充电与停止逻辑

不管是TP4056H还是TP5000，材料都强调了同一件事：涓流、恒流、恒压三段式充电。

它的价值在于：把“充进去”变成“充得好、充得安全、对电池寿命更友好”。

• 涓流预充：电池电压很低时先用较小电流“唤醒”与缓慢抬升。TP4056H材料里给出 2.9V 的涓流充电，并支持 0V 电池激活；TP5000也支持涓流预充，且涓流电流可调。

• 恒流阶段：以设定电流快速充电，是效率与速度的核心段。TP4056H最高可到 1.2A，TP5000最高可到 2A。

• 恒压阶段：电池电压接近目标值后，保持电压不变、让电流自然下降，防止过充。

TP4056H还给了一个很“工程化”的停止逻辑：当电池电压充到设定值后，它会自动把电流降到设定值的 1/5 或 1/10，然后停止充电，进入待机状态。这个设计的意义是避免“电池已满但仍持续微充”带来的风险和发热，同时也符合很多应用对“充满自动停”的体验预期。

四、充电电流怎么设定：为什么一颗电阻就能调电流

材料里明确给出了TP4056H的设定方法：充电电流是采用一个连接在 PROG 引脚与地之间的电阻器来设定的；充电电流是 PROG 引脚输出电流的 1000 倍。

换句话说，工程师通过选择PROG到地的电阻值，就能把充电电流“编程”出来。并且材料还提到：从 BAT 引脚输出的充电电流可通过监视 PROG 引脚电压随时确定。

这背后的价值是两点：

1）调试与量产都方便

同一颗芯片，面向不同电池容量、不同散热条件、不同充电速度要求，只需要改一颗电阻，就能把方案拉到合适的电流档位。

2）给热设计留余地

材料特别提醒：在设置充电电流大于 1A 的应用中，芯片热量相对较大，温度保护会减小充电电流，不同环境测试电流与公式计算理论值也会不完全一致。

这句话非常关键，它其实在告诉你：电流不是“你算了就一定能跑到”，热是会反过来影响充电策略的。

五、温度保护机制：充电安全的“最后刹车”

充电管理芯片最怕两件事：过压、过热。

TP4056H在温度保护上的描述很清晰：

• 结温到 130℃会自动调低电流；

• 超过 155℃就会关闭充电，防止过热风险。

这套机制的意义不只是“保护芯片”，更是保护电池与整机——因为单节锂电在小体积设备里充电，热往往不是局部问题，而是系统问题：塑胶壳、密封结构、贴身场景、夏季环境、长时间边充边用……热一旦失控，后果不是“体验差”，而是“风险高”。

TP5000材料也给出“芯片过温保护”、输入过流/欠压保护、短路保护、电池温度监控等。尤其是它采用开关型工作模式、发热少，更适合大电流充电场景，这是线性方案与开关方案在工程选择上的典型分界。

六、应用价值落到真实设备：为什么它们“上手简单、可靠性不错”

材料里给出的应用场景非常具体，几乎覆盖了“单节锂电 + 充电口”的主流小设备：

• TP4056H：蓝牙耳机、穿戴设备、GPS；电动牙刷、理发器、电子烟；小型音响、玩具等。

• TP5000：便携式设备与各种充电器；智能手机、PDA、移动蜂窝电话；MP4/MP5、平板电脑；矿灯；电动工具；还能用于恒流驱动 0.5–7W 白光LED（其恒流功能可扩展到特定输入组合场景）。

把这些场景翻译成工程需求，你会发现它们共同点很一致：

1）空间紧张：封装要小、外围要少

TP4056H有 ESOP8、SOT23-5/6、DFN 等封装选择；TP5000是 QFN-16 4mm*4mm，外围电路也强调简单。

2）使用粗糙：要耐插拔、耐误用、有保护

TP4056H有过压保护（OVP 典型值 6.8V）、电池正负极反接保护、软启动限制浪涌；TP5000有过流、欠压、过温、短路、电池温度监控等。

3）体验要稳定：充电要可预期、状态要可视

TP5000提供两路 LED 充电状态指示；TP4056H则强调充满后进入待机、拔电后进入低功耗模式（待机电流典型值 1.0μA），不会额外消耗电池电量。

七、写在最后：看懂“耐压”，你就看懂了方案的边界

很多人选充电芯片只盯着“能充多大电流、支不支持快充”。但真正让方案在现实世界里跑得稳的，往往是那些不显眼的指标：输入耐压、保护策略、热管理、外围简化能力、待机功耗。

当你面对的是“可能会接入更高电压、更复杂供电”的环境，高耐压的价值就不再是参数表上的数字，而是一种对整机风险的提前控制。

你更关心的是：你的设备会接USB还是适配器？有没有可能遇到更高的输入电压？需要1A以上的大电流吗？散热条件允许线性充电发热吗？还是更适合开关型方案？

把这些问题想清楚，芯片选型往往就不难了。
