对于常年和锂电充电方案打交道的硬件工程师来说，IP2326绝对算得上是入门级项目里的“熟面孔”。这款集成了同步升压转换的单节锂电充电管理芯片，凭借外围电路简单、转换效率高、保护功能齐全的优势，几乎成了便携充电宝、小型手持设备、太阳能充电小装置的首选方案。但不少刚接触这款芯片的新手，往往会在引脚接线环节踩坑：要么充电电流达不到设计值，要么升压输出带载能力不足，甚至刚上电就出现芯片发烫、烧毁的问题。

这些问题的根源，大多不是芯片本身的质量缺陷，而是对引脚功能的理解停留在数据手册的字面描述，没搞懂每个引脚背后的电路逻辑、参数限制和设计细节。今天我们就从实际电路图出发，把IP2326每个引脚的接线原理、设计要点、常见误区掰透，帮你一次性避开90%的硬件设计坑。

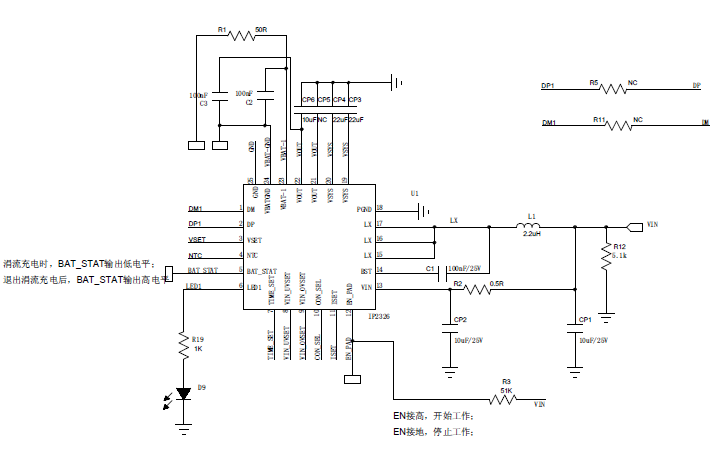

要搞懂引脚电路，首先得建立对IP2326整体架构的基本认知。这款芯片采用ESOP-8封装，总共8个功能引脚，内部集成了线性充电单元、同步升压转换单元、电池检测与保护单元、状态指示逻辑四大模块，单芯片就能实现“5V输入给锂电池充电+锂电池升压到5V输出”的完整双向电源路径，不需要额外搭配MOS管或者充电管理ic，这也是它能成为极简电源方案首选的核心原因。

很多人看电路图时习惯把引脚孤立起来理解，觉得只要按照数据手册的参考设计把线接上就行，实际上每个引脚的外围参数选择，都会直接影响芯片的充电电流、升压效率、纹波大小甚至可靠性，差一个电阻值或者电容选型，最终的成品性能可能差出一大截。

我们逐个拆解每个引脚的电路设计细节，从输入到输出，从功率回路到信号引脚，把每个节点的设计逻辑讲清楚。

首先是VIN引脚，也就是芯片的电源输入脚，额定输入电压范围是4.5V到5.5V，常规场景下接USB口的5V输出。这个引脚的电路设计核心是“滤波与防反接”，必须在引脚和GND之间就近接一个10uF的陶瓷电容，容值偏差不能超过20%，而且电容的接地脚要直接打过孔连接到主地层，不能走长细走线，否则输入纹波会直接耦合到充电回路，导致充电电流波动大。很多新手容易忽略的是VIN引脚的耐压上限，虽然手册写的是5.5V，但实际应用中如果是车载USB或者劣质适配器输入，很可能出现6V以上的瞬态尖峰，建议在输入端再加一个6.2V的TVS管，位置尽量靠近VIN引脚，避免尖峰击穿芯片内部的输入MOS。

接下来是BAT引脚，这个引脚直接连接单节锂电池的正极，额定电压范围是2.8V到4.35V，是充放电回路的核心节点。这个引脚的外围必须接两个并联电容：一个10uF的陶瓷电容负责滤除高频纹波，一个100uF的电解电容或者固态电容负责缓冲充放电的大电流瞬态变化，电容同样要尽量靠近BAT引脚放置，走线宽度至少要走1mm以上，否则大电流充放电时会在走线上产生明显压降，导致芯片误判电池电压。这里有个非常容易踩的坑：BAT引脚绝对不能接大于4.4V的外部电源，也不能在芯片未焊牢的情况下直接给BAT加电，否则很容易击穿内部的充放电MOS，造成电池直接短路的严重故障。

然后是SW引脚，这是芯片内部同步升压电路的开关节点，也是整个电路里EMI和纹波最集中的引脚，外接的核心元件是1uH到2.2uH的功率电感。电感的选型必须满足饱和电流大于2A，直流电阻小于50mΩ，否则升压输出2A时，电感自身的损耗会让整体效率降到80%以下，还会出现严重的发烫问题。SW引脚的走线要尽量短、尽量粗，不要在这个引脚的走线上打过孔，也不要让SW走线靠近敏感的状态引脚，否则开关过程中的高频干扰会导致状态指示灯闪烁、充电电流不稳定。很多人做出来的IP2326方案升压纹波超过200mV，本质上都是SW引脚的电感选型不对或者走线太长，没有做好高频回路的最小环路设计。

VOUT引脚是升压后的5V输出端，额定输出电流最大2.4A，输出电压固定5.1V左右，不需要外接电阻分压设置。这个引脚的外围要接一个22uF的陶瓷电容加一个100uF的输出电容，一方面滤除升压后的开关纹波，另一方面在负载瞬态变化时提供电流缓冲，避免输出电压掉电复位。需要注意的是，VOUT引脚绝对不能倒灌输入电压，也就是说不能在输出端外接另一个5V电源和芯片同时供电，否则两个电源之间的环流会直接烧毁内部的升压MOS，如果必须做双电源路径切换，一定要在VOUT外面串一个理想二极管或者PMOS做防倒灌处理。

剩下的四个引脚属于小信号引脚，虽然不直接走大电流，但参数设置错了一样会导致功能异常。

首先是PROG引脚，这是充电电流设置引脚，通过一个外接电阻到GND来设定最大充电电流，电阻值和充电电流的关系是I=1200/R，比如接1.2kΩ电阻就是1A充电电流，接600Ω电阻就是2A充电电流。这个电阻的精度必须选1%以上的，不能用5%精度的普通电阻，否则充电电流的偏差可能超过20%，要么充不满要么充电过流。电阻必须直接从PROG引脚接到芯片的GND脚，走线不能经过大电流的地回路，否则地线上的压降会导致充电电流计算错误，出现电流忽大忽小的问题。

然后是CHRG和STDBY两个状态指示引脚，都是开漏输出结构，需要外接LED指示灯到VIN或者上拉电压。CHRG引脚在充电过程中会拉低，点亮充电指示灯，充满后会变成高阻态；STDBY引脚在充电完成、电池进入待机状态时会拉低，点亮充满指示灯。很多新手在接这两个引脚时会忘记串限流电阻，直接把LED接在引脚和电源之间，导致开漏输出的MOS过流损坏，正常设计时要串1kΩ到2kΩ的限流电阻，让LED的工作电流在2mA到5mA之间就足够了。

最后是GND引脚，也就是整个芯片的功率地和信号地公共端。这个引脚是所有电路的参考地，也是最容易被忽略的设计要点：GND引脚的走线必须是整个电路板上最宽、最粗壮的走线，输入电容、输出电容、电感的接地端都要单独打过孔直接连接到主地平面，不能共用一段细走线接地，否则大电流在地上产生的压降会导致整个芯片的工作状态异常，出现充电不稳、升压带载差、莫名发烫等问题。做PCB布局时，最好把GND引脚放在散热焊盘的中心，芯片底部的散热焊盘必须接大面积地，多打几个过孔帮助散热，这是保证芯片满负荷工作不发烫的关键。

讲完了单个引脚的电路设计，我们还要看典型应用中的整体电路结构，以及不同场景下的电路调整方案。

最基础的典型应用就是5V输入单节锂电充放电，整个电路只需要在参考设计基础上补充输入防反接、输出限流的元件即可：输入端串一个自恢复保险丝，防止外部输入短路；VIN和GND之间接TVS管防浪涌；BAT引脚和电池之间串一个保险丝，防止电池短路时烧毁芯片；PROG引脚根据需要的充电电流选择对应阻值的电阻，整个方案的BOM成本不到两块钱，却能实现完整的充放电管理功能，非常适合小型手持风扇、蓝牙音箱、便携充电宝这类对成本敏感的产品。

如果是太阳能充电场景，就要对引脚电路做针对性调整：因为太阳能板的输出电压随光照变化波动很大，要在VIN引脚前端加一个低压差的理想二极管，防止弱光时电池电流倒灌回太阳能板；同时把PROG的电阻适当调大，把最大充电电流降到1A以内，避免太阳能板输出功率不足时，芯片反复进入欠压重启状态，导致充电断断续续。

还有一类常见应用是边充边放场景，也就是在给锂电池充电的同时，VOUT端要持续给负载供电。这种场景下要特别注意BAT引脚的电容容量，至少要加到220uF以上，同时在VIN和VOUT之间加一个肖特基二极管做直通路径，当输入电源存在时，直接通过二极管给输出端供电，减少芯片内部的功率损耗，避免芯片长期工作在高功耗状态下过热保护。

实际项目中，很多IP2326的失效问题，本质上都是引脚电路设计不规范导致的，我们整理了几个最常见的失效模式，帮大家提前规避风险。

第一种常见失效是刚上电就击穿VIN引脚，绝大多数原因是输入端没有加TVS保护，热插拔适配器时的瞬态尖峰超过了VIN引脚的6.5V耐压上限，直接击穿内部的输入ESD结构。解决方法很简单，在VIN引脚就近加6.2V的TVS管，同时输入电容选耐压10V以上的型号，不要用6.3V耐压的电容。

第二种失效是充电时芯片严重发烫，充电电流达不到设计值，大概率是PROG引脚的电阻精度不够，或者PCB散热没做好，底部散热焊盘没有接大地。要知道IP2326在2A充电电流下的自身功耗接近0.5W，如果散热不好，芯片结温很快会升到120℃以上，触发内部的过温保护，自动降低充电电流。

第三种失效是升压输出带不动大负载，一接负载就掉压，问题基本出在SW引脚的电感选型上，要么是电感饱和电流不够，大电流下电感量暴跌，要么是电感直流电阻太大，输出电流上去之后损耗太大，换一个饱和电流3A以上的功率电感，基本就能解决问题。

还有一种隐蔽的失效是电池接反后芯片直接烧毁，因为IP2326内部没有集成电池反接保护，BAT引脚如果接反，电池电压会直接反向加在内部MOS上，瞬间就会击穿。所以在批量产品设计中，一定要在BAT引脚和电池之间串一个肖特基二极管或者MOS管做反接保护，不要省这几分钱的成本，否则售后返修的成本会高得多。

从设计演进的角度看，IP2326能成为经典的锂电充放电方案，本质上是把原本需要充电芯片、升压芯片、保护芯片三个芯片实现的功能，全部集成到了一颗8引脚的小芯片里，外围元件数量减少了60%以上。但高度集成不代表设计门槛降低，相反，因为所有功能都集成在芯片内部，每个引脚的外围设计对整体性能的影响被放大了，一个电阻、一个电容的选型偏差，都可能导致整个方案的性能打折扣。

很多新手总觉得参考设计是万能的，照着数据手册的电路图抄板就能做出合格的产品，可实际项目中总会遇到各种奇奇怪怪的问题。硬件设计从来不是简单的抄图，而是要理解每个引脚背后的工作原理，搞懂每个外围元件的作用，知道参数选择的边界在哪里，才能做出稳定、可靠、性能够格的产品。

如果你正在做IP2326相关的电源设计，不妨对照着今天讲的引脚细节，再检查一遍自己的电路图和PCB布局，很多困扰你很久的问题，可能就藏在一个不起眼的电阻、一段没走好的地走线里。做硬件就是这样，把每个细节做到位，结果自然不会差。
