LDO基本电路图

本文来源:充电管理ic 编辑:充电管理芯片 日期:2026-08-13 浏览:0
文章导读

LDO通过调整管和输出电容实现电压稳定,注重效率与动态响应。

你是否曾盯着一个简单的LDO电路图,疑惑这寥寥几个元件背后,究竟隐藏着怎样的秩序?一张图,看似静态,实则是一个微缩的物理世界,能量在这里转换、妥协、最终达成平衡。今天,我们不谈高深的公式,而是带你走进这幅电路图的内部,用工程师的视角,看看电压如何被“驯服”,以及那些决定它成败的微妙细节。

视角一:能量流的妥协艺术——压差与功耗的永恒博弈

打开任何一款LDO的数据手册,第一眼看到的参数往往是压差(Dropout Voltage)。这不是一个冰冷的数字,而是一场能量妥协的起点。想象一下,LDO内部的调整管如同一道可调节的阀门,阀门本身要正常工作,就需要维持一个最小的压力差。这个最小压差,就是输入电压能比输出电压高的最低限度。

当输入与输出的电压非常接近,处于“压差区”时,调整管处于线性放大区的边缘。此时,LDO依然能尽力调节,但调整管的等效电阻会迅速增大。功耗公式 P_loss = (V_in - V_out)

  • I_load 在这个区域变得尤为敏感。哪怕压差只减小0.1V,在负载电流较大的情况下,功耗的降低也可能是显著的。因此,选择低压差LDO,首要目的并非追求极致的输入电压下限,而是在满足输出的前提下,最大限度地减少能量在调整管上的无谓耗散,避免芯片发烫。这种对效率的极致追求,是LDO设计中最基础的妥协:用一点电压的“高度差”,换取能量的高效传递和系统的冷静运行。

视角二:守护瞬间的宁静——输出电容的选型密码

如果说调整管是稳住的舵手,那么输出电容就是平息波澜的压舱石。电路图上那个连接在输出端的电容,其作用远不止“滤波”二字那么简单。它是一个瞬间能量的蓄水池,当负载电流突然跃增,调整管响应不及的微秒级时间里,正是输出电容释放储存的电荷,撑住了输出电压,避免了跌落。反之,当负载骤减,它又能吸收多余的能量。

因此,电容的选择是一场对“速度”和“容量”的权衡。电容的等效串联电阻(ESR)是关键。ESR太小,可能引发环路稳定性问题;ESR太大,则其瞬态响应能力变差,无法快速提供或吸收电流。许多LDO数据手册会给出ESR的建议范围,这并非随意规定,而是为了与芯片内部误差放大器的频率补偿特性相匹配,确保整体反馈环路的稳定。此外,电容的材质也至关重要。陶瓷电容(如X5R, X7R)因其低ESR和良好的高频特性成为主流选择,但需要注意其直流偏压效应导致的容量衰减。这个小小的元件,守护的是输出端每一刻的电压宁静,它的选型,直接决定了LDO面对动态负载时的“镇定”程度。

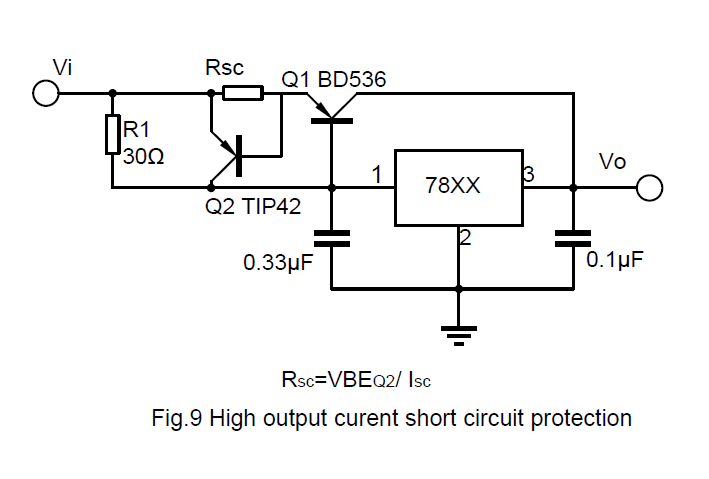

LDO基本电路图

视角三:对抗无形的扰动——噪声抑制的微观战场

LDO的另一个核心价值,是提供一块“干净”的电压。这里指的噪声,不仅来自输入电源的纹波,更包括LDO自身产生的基准电压噪声和调整管的热噪声。电路图上,从基准源到误差放大器,再到调整管,每一个环节都可能引入微弱的扰动。

高阶的LDO会采用低噪声的带隙基准源,并在内部集成降噪电路。一个常见且有效的技巧是使用“降噪引脚”(NR或BP)。在此引脚与地之间连接一个合适的小电容(通常为10nF到100nF),可以形成一个低通滤波器,有效滤除基准电压源产生的高频噪声,从而显著改善输出端的噪声性能。这个电容的容值需要参考数据手册,过小则效果不佳,过大可能导致启动缓慢或稳定性问题。此外,精心的PCB布局同样关键:让输入电容、输出电容尽可能靠近芯片引脚,减少寄生电感;将敏感的反馈电阻网络远离噪声源。这些措施都是在微观战场上,为纯净电压构筑的防线。

视角四:预见可能的失效——从电路图读出的预警信号

一张优秀的电路图,也应该能让我们预见故障。LDO常见的失效模式,大多可以在基本原理图中找到线索。

首先是热失效。如前所述,过大的功耗(V_in - V_out)

  • I_load会导致芯片结温飙升。如果散热设计不足,热保护电路会动作,导致输出关断或波动。电路图中,高输入电压、大负载电流与有限的散热路径,构成了热失效的预警三角形。

其次是过载与短路。虽然多数LDO具备过流保护,但持续的短路或超大负载仍可能引发危险。输入电容需要能承受瞬间的大电流冲击,电源路径的走线宽度也需要仔细计算。

再者是输入电压瞬态过冲。如果输入电源上电速度极快,或存在电压尖峰,超过了LDO的最大绝对额定电压,可能造成永久损坏。此时,输入端的保护器件(如TVS管)或在更前端增加缓启动电路,就显得必要。

最后是反向电压或输出反灌。若系统存在多个电源,错误时序可能导致电压倒灌。在电路图中审视电源路径,考虑是否加入防止反灌的二极管,是一种防患于未然的思考。

结语

回到最初的那张LDO基本电路图,它不再仅仅是几个符号的连接。我们看到了一条充满妥协的能量之流,一个需要精心呵护的动态平衡系统,一处对抗微观噪声的寂静战场,以及一份写满了可能性的故障预判图。

每一个元件的选择,每一个参数的考量,都是工程师与物理定律的一次对话。理解这张图,就是理解如何在一片喧嚣的电能世界中,开辟出一方稳定、洁净的电压净土。这或许就是基础电路持久的魅力:方寸之间,自有天地。下次当你应用一颗LDO时,愿你看到的不仅是引脚和网络,更是它内部那个井然有序、却又处处权衡的微小世界。
