很多人第一次画“三串锂电池充电器电路图”，以为找一颗三节充电ic、把电感电容照着抄一遍就结束了。可真正做过项目的人都知道：三串（11.1V 标称、12.6V 满充）最难的从来不是“能充”，而是“怎么充得稳、充得安全、还能在不同输入条件下不翻车”。

把三串锂电池做成一个可靠的电源系统，本质上不是一张图，而是一套系统架构：保护、充电、输出三套电路系统要各就各位，彼此配合。下面就按这个思路，把“三串锂电池充电器电路图”的关键原理拆开讲清楚。

先把大框架立住：三串电池不是“一个电路”能包办

参考资料里反复强调：关于三节锂电池供电的产品，在三节锂电池上，需要三个电路系统：

1）三节锂电池保护电路

2）三节锂电池充电电路

3）三节锂电池输出电路

这句话看似朴素，但它决定了你画图时的分区逻辑：

• 充电电路负责“把外部电源变成合适的充电电压/电流”；

• 保护电路负责“盯住电池别被过充、过放、过流等伤害”；

• 输出电路负责“把电池能量稳定、可控地交给负载”。

很多失败的三串方案，根源就是这三块混在一起：要么把保护寄托在充电IC上，结果放电时没人管；要么输出直接硬上，短路一瞬间把电池和MOS一起带走；要么输入换了（5V、15V、18V、20V）整套参数全崩。

所以，先在脑子里把电路图“分成三张图”，再去画一张图，你会轻松很多。

三串锂电池的关键数字：为什么满充是12.6V

三串的标称电压常被写成 11.1V（3×3.7V），但真正设计充电时，你必须盯住满充终止电压：12.6V（3×4.2V）。

参考材料里也提醒：锂电池最高充电终止电压应为4.2V，不能过充。放到三串系统里就是——任何让电池组电压超过12.6V的“侥幸”，都在透支安全边界。

这也是为什么三串充电电路图里，“电压环”比“电流环”更像底线：

电流可以快一点慢一点，电压一旦放飞，后果不可逆。

保护电路：它盯的不是“充电”，而是电池的生死线

参考材料明确提到三节锂电池保护电路要实现的核心点：

• 控制充电电压、放电电压和过流保护等功能

• 还要考虑电解反接、输出短路保护等

把这些翻译成电路图里的设计目标，就是这几条“必须有”：

1）过充保护：别让单节或电池组被充过头

2）过放保护：别让电池被放到危险区间

3）过流/短路保护：输出端异常时要能切断

4）反接与短路的防护思路要提前想：别等烧板子后再补

你会发现：保护电路的价值，不是“让充电更快”，而是“让系统在错误发生时还能活下来”。

而现实里，错误永远会发生：接错适配器、线材短路、负载突发大电流、用户边充边用……你不设计，系统就替你承担代价。

充电电路的两条主路线：升压充 or 降压充

三串充电最典型的分歧，来自输入电源类型。参考材料给了非常明确的两种情况：

• 低压 5V（例如USB口）直接输入：要给三串充电，通常需要升压到12.6V附近

• 15V/18V/20V 这类更高输入：可以降压给电池充电

这两条路线，决定了你电路图里的功率级拓扑长什么样。

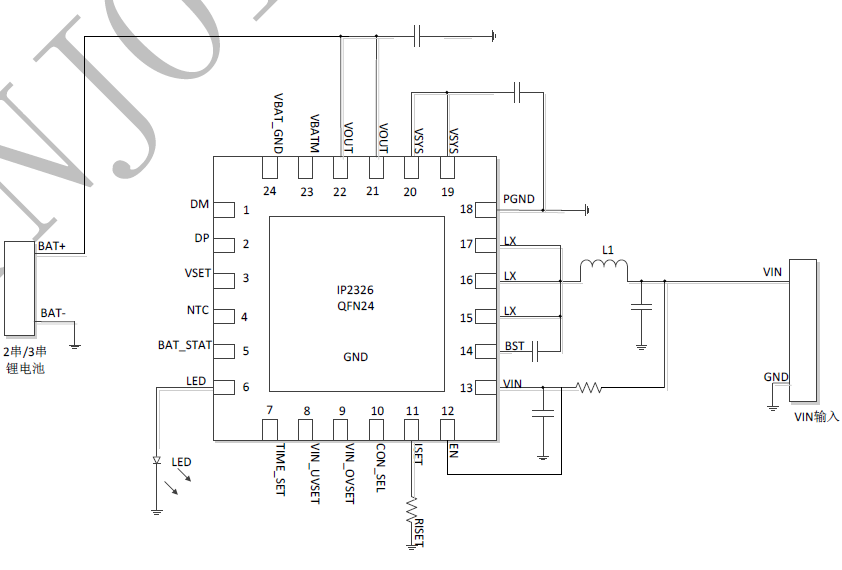

1）5V 输入：升压到 12.6V 的思路

资料里多次出现“USB口直接输入给三串串联锂电池充电”“5V升压12.6V”的方向。原因很直观：输入电压比电池组满充电压低，你想把能量塞进去，就必须升压。

这类电路图的重点往往是：

• 升压功率级能不能稳定把5V抬到电池需要的电压区间

• 在最大充电电流下是否还能保持效率和温升可控

• 低输入电压时的线损、电感电流峰值、走线压降是否会让系统“看起来能充、实际充不进”

2）15V/18V/20V 输入：降压充电更常见

当输入电压高于电池电压，你通常会选开关降压方式做充电管理。资料中提到的PW4203就是“4.5V-22V输入，最大2A充电，支持1-3节锂电池串联的同步降压锂离子电池充电器芯片”，属于典型代表。

把这句话拆开，你在看电路图时要抓住三点：

• 输入范围：4.5V-22V，意味着它可以覆盖很多适配器/电源轨场景

• 最大充电电流：2A（这里是芯片能力上限描述）

• 支持1-3节串联：这类芯片的控制策略、采样与调节是按多节串联体系去做的

“同步降压拓扑”到底解决了什么问题

参考材料里明确点到：PW4203 采用同步降压（同步降压拓扑结构的描述也在其它材料中出现）。对工程上更有意义的理解是：

同步降压的目标往往是提升效率、降低损耗与发热，尤其在三串这种功率更大的场景里，效率和温升直接决定你能不能把板子做小、做薄，还能长期可靠工作。

换句话说，电路图上那一组功率器件与电感周边，不只是“照着手册画”，它背后对应的是：

• 你希望在较大充电功率下，损耗更低

• 同样的电流下，器件温升更可控

• 系统稳定性更好，适配更广的输入场景

而当你发现某些方案“充一会儿就烫、烫了就限流、限流就变慢”，大概率就和功率级效率、散热路径、布局有关。

外围元件少，到底意味着什么

材料里提到 AP6934、CN3703、CN3763 这类“三节锂电池充电管理集成电路”的共同特点之一是：

• 封装外形小

• 外围元器件少

• 使用简单

• 独立对三节锂电池充电进行自动管理

很多人看到“外围少”就很兴奋，觉得画图省事。但你要把这句话正确落地：外围少，通常意味着“芯片把更多功能集成进去了”，比如控制、功率器件（有的系列甚至会内置MOS的思路在材料里也出现过）、保护与管理逻辑等。

对画电路图的人来说，真正的价值在于：

• 设计复杂度下降：少了很多外置环节，你不容易漏掉关键点

• 失败概率降低：外围越多，越考验布局与参数选型

• 量产一致性更好：器件少，受供应波动影响也相对小

但同时也要清醒：外围少并不等于“随便画也行”。三串系统里，只要功率链路走线、采样点、地线回流、热设计不对，再好的芯片也救不了。

从“电路图”回到“系统”：输出电路为什么必须独立思考

参考材料在三大系统里把“输出电路”单独列出来，这一点特别关键。很多人只盯着“怎么充”，忽略“怎么放”。

三串电池的输出电路通常要面对：

• 负载瞬态电流变化

• 输出短路风险

• 连接器插拔导致的火花与冲击

• 边充边用时，电池、充电器、负载三方的功率流动

你如果把输出完全当作“电池直接接负载”，那保护电路就会承受更大的压力；如果输出端的短路与过流没有良好的切断路径，再完美的充电管理也只能看着系统出事故。

所以，画三串锂电池充电器电路图时，建议你养成一个习惯：

把“电池到负载”这条路径当作一条独立的功率链路，去检查它的保护、开关、短路应对和回流路径，而不是把它当作充电电路的附属品。

典型应用场景：为什么三串方案这么常见

参考材料里提到过“三节锂电串联12.6V供电是对应的主要方式”，也提到如“蓝牙音箱等手持式装置”等应用方向。你会看到三串常见的原因很现实：

• 12.6V 这个电压档在便携设备里很实用：既能提供相对更高的功率，又不至于像更高电压那样对绝缘、器件耐压、认证压力陡增

• 在“需要快速充电管理”的场合，三串也更容易把功率做上去，但对充电管理与保护的要求也同步上升

当你理解了应用，你就更能理解为什么必须把“保护、充电、输出”三套系统拆开：便携设备的真实世界里，异常情况太多，单靠一个“能充电”的电路图远远不够。

写在最后：看懂三串充电原理，先看“边界”，再看“功能”

三串锂电池充电器电路图的学习顺序，我更建议你反着来：

先看边界：12.6V的终止电压、过充过放过流短路反接这些保护底线。

再看功能：你是5V升压充，还是18V降压充？你是否需要更高效率的同步降压？你更看重外围少、体积小，还是更看重输入范围更宽？

当你把这些问题按系统架构回答清楚，电路图就不再是一张“照抄的图”，而是一套能解释、能排错、能迭代的设计。

你现在的三串方案，输入是5V的USB为主，还是15V/18V/20V适配器为主？以及你更关心“充得快”还是“板子更小更省料”？
