你有没有遇到过这种瞬间：充电器一插上，火花一闪，心里咯噔一下——“是不是接反了？”

电动车的充电口、线束、接插件，天冷手抖、光线昏暗、临时改线……只要有一次“正负极反着来”，轻则烧保险、烫线束，重则把控制板、充电器一起带走。

防反接电路，本质上就是在“接对时尽量无感、接错时立刻断路”。在几种常见方案里，真正兼顾“压降低、效率高、响应快”的，PMOS管+三极管组合方案很典型，也最值得认真讲一遍。

下面就围绕一个问题讲清楚：电动车充电器防反接，用什么管、怎么搭、选型看什么。

为什么很多方案能防反接，却“不好用”？

先把常见的直觉方案摆出来：

• 串联二极管：简单、便宜，但导通有压降（硅管典型 0.3V～0.7V），电流一大就发热，效率也掉。

• 桥式整流：无极性、DIY友好，但压降更高（普通桥约 1.2V，改肖特基可到 0.6V），功率上来散热压力非常大。

• 继电器方案：适合大电流，但有机械触点维护问题，响应也在毫秒级。

所以真正“像没加保护一样好用”，而“接反时又能像断电一样果断”的方案，往往会走向 MOS 管。

核心答案：防反接首选 PMOS 管（高端口高侧保护）

在“PMOS管+三极管组合电路”里，关键器件就是P型MOS管（PMOS），它负责主功率通路的开关；三极管则用于在反接等异常时让控制逻辑更干净、动作更可靠。

材料里明确提到：

• 正确接电时，PMOS 通过体二极管先导通，随后栅极分压后完全开启，压降可做到约 0.1V；

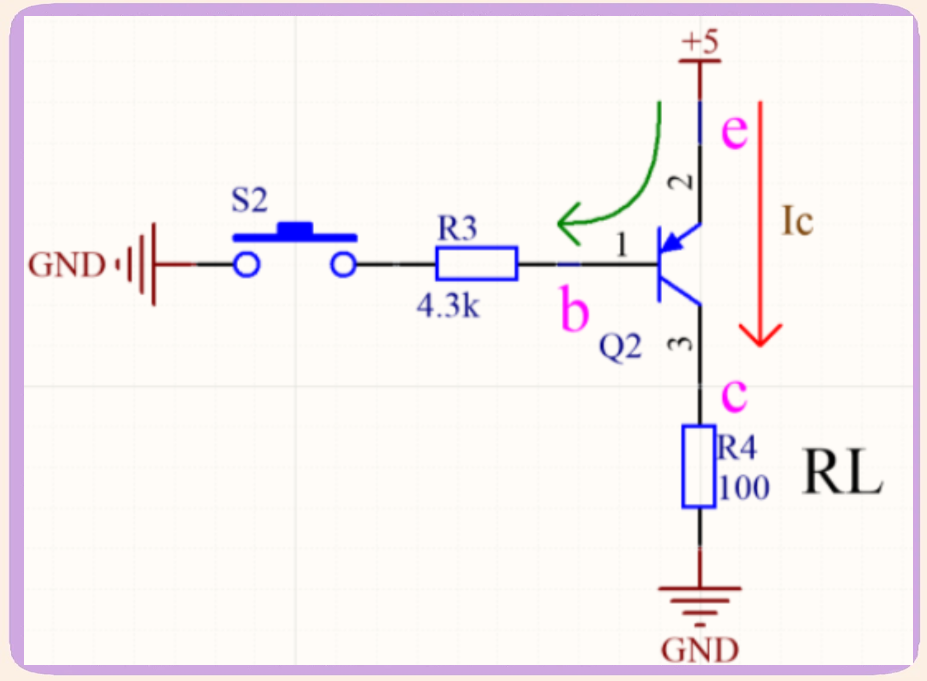

• 反接时，PNP 三极管截止，阻断可控硅触发链路（从而实现保护动作）；

• 实测对比：PMOS 方案响应速度可达 0.5μs，同时维持超低压降，更适配精密设备与高效率场景。

把这段话翻译成“你装上去到底有什么体验”：

接对了，几乎不影响充电效率；接反了，几乎来不及冒烟，电路就把路切断了。

这套组合方案，到底是怎么“自己判断对错”的？

理解它，不需要画复杂原理图，只要抓住两个动作：

1）接对时：先靠体二极管“垫一下”，再把 PMOS 完全打开

PMOS 自带体二极管，正确极性下会先给后级提供一点电（这时有一定压降）。

当电压建立起来后，栅极通过分压/下拉形成合适的 Vgs，PMOS 进入低阻导通状态，压降就被压到很低（材料给到的典型效果约 0.1V）。

2）接反时：体二极管方向不允许 + 控制端不满足导通条件

反接时，MOS 管不会被正确驱动，体二极管也处于反向截止，电流回路起不来，后级自然安全。

同时，三极管这条“辅助控制链”让异常状态下的触发被阻断，避免出现“半导通、误动作、抖动”的尴尬。

PMOS 怎么选？别只盯着“耐压够不够”

材料给了几个非常工程化的选型要点，建议你按这个顺序核对：

1）耐压：≥ 电源电压 × 1.2

这是底线。别刚好卡着用，电动车充电场景里浪涌、插拔抖动都很常见。

2）导通电阻：< 5mΩ

这直接决定发热与效率。导通电阻上去，等于你把“省掉的二极管压降”又用热量还回去了。

3）散热：持续电流 > 20A 必加散热片，散热片面积 ≥ 2cm²

很多“看起来能用”的设计，都是败在散热。MOS 管不一定当场炸，但会在反复高温下慢慢衰退，最后变成“莫名其妙间歇性故障”。

4）栅极下拉电阻：10–20kΩ，且要紧贴管脚布置

这不是小细节。栅极是高阻节点，走线一长就容易被干扰“抬起来”，轻则误触发，重则在插拔瞬间造成不可控的导通/关断尖峰。

5）焊接与ESD：焊接前接地防静电，采用断电焊接法

MOS 管栅极怕静电，很多“装上就坏”的锅，其实不是器件质量，是手上那一下静电。

为什么不直接用二极管？它也能防反接，但你要算一笔账

二极管串联确实能防反接、也能防倒灌，甚至还能在某些场景里帮你抑制电解腐蚀：

材料解释过，二极管通过阻断反向电流，能从根本上切断引发电解腐蚀的“电子通路”，尤其在潮湿环境、多电源并联导致环流时，能明显降低风险。

但回到“充电器主功率通路”这件事上，二极管的代价主要是：

• 压降带来的能量损耗与发热（P = Vf × I）

• 大电流时散热复杂度暴增

• 某些场景会影响快充兼容性：快充可能需要双向电流通路，而串二极管会把路堵死

所以，想要效率与低温升，MOS 管方案就是更现代的答案。

别把防反接只当“一个管子”：通用防护还得补齐

很多人装了 MOS 管就觉得万事大吉，但材料里强调了通用准则：输入端并联 TVS 二极管防浪涌。

• TVS 示例：1.5KE33A

它的作用不是防反接，而是防插拔浪涌、尖峰过压。

防反接解决的是“极性错误”，TVS解决的是“电压瞬态”。这两件事经常一起发生。

另外还有环境维度：低温环境建议选择 40℃军品级元件（材料原话）。电动车冬天的真实使用场景，不是实验室常温。

同场景对比：为什么说 PMOS+三极管方案更像“高端设备首选”？

材料做过实测对比：

• PMOS 方案：响应 0.5μs，压降 0.1V，适配精密仪器

• 继电器方案：保护速度约 1ms，更偏电动三轮车等大电流应用

• 整流桥方案：极简设计，DIY首选（改肖特基压降可降到 0.6V，120W 设备效率仍可到 92%）

你会发现定位很清晰：

要低损耗、快反应、体验“无感”，就用 PMOS 高侧方案；要极简不怕接错，桥堆最省脑；要硬扛大电流并且不怕维护，继电器也有价值。

但你这篇主题既然锁定在“充电器防反接、PMOS管+三极管组合”，那答案也很明确：防反接用的核心管就是 PMOS，三极管是辅助控制与防误触发的关键一环。

写在最后：防反接不是“能亮就行”，而是“出错时也要体面”

一个靠谱的防反接设计，有两个标准：

• 正常使用时，你几乎感觉不到它的存在（压降低、发热小、效率高）

• 出错发生时，它比你更快、更狠、更稳定（响应快、关断干净、不抖动）

PMOS 管+三极管组合方案之所以被称为“高端设备首选”，原因就在这两条都能做到，而且材料给的选型、散热、栅极电阻、ESD细节，基本就是把“能用”和“可靠”之间那条线画出来了。

你更关心哪一种：按 48V/60V 充电器去估算耐压与TVS选型，还是按 20A 以上的热设计去把散热算清？评论区说一下你的电压和电流范围，我可以按材料里的准则帮你把关键参数逐项对齐。
