你有没有遇到过这种瞬间：设备电量“趴窝”到自动关机，插上电源却像没反应一样，过一会儿才慢慢亮起充电图标？

这段“沉默期”，很多人以为是充电器不行、线材接触不良，甚至怀疑电池坏了。其实在多数锂离子电池系统里，它更可能是充电ic在执行一套极其克制、却非常关键的启动流程——先用涓流把电池从低电压边缘拉回来，再进入恒流加速补能，最后用恒压收尾，把安全与寿命一起兜住。

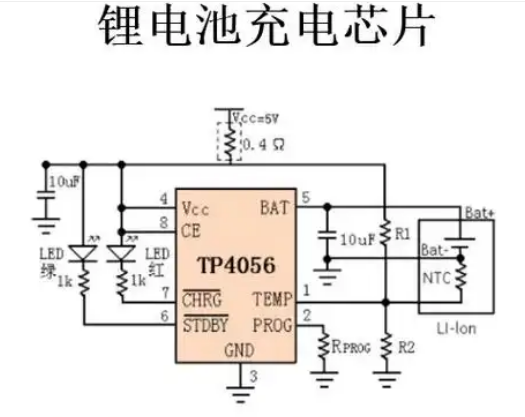

如果你把充电IC的原理图当作一张“流程地图”，你会发现：每一个阶段切换，都不是“充满就停”这么简单，而是一套电压阈值、反馈控制与保护策略共同驱动的闭环系统。

下面就按“电池从0到满”的时间顺序，把这套完整逻辑拆开讲清楚。

先把整件事想成一个目标：让电池安全、有效地回到满电

锂离子电池的充电并不是单纯灌电，它要同时满足三件事：

• 不能在电池状态很差时猛灌大电流，避免损伤

• 不能一直用大电流冲到最后，避免过充风险

• 不能只追速度，还要兼顾温升与寿命

所以充电IC会把过程拆成三个核心阶段：涓流充电 → 恒流充电 → 恒压充电，并在末端完成“充满判定与终止”，部分芯片还会加入“充电维护”。

这就是你在原理图和时序图上经常看到的那条经典曲线：电流先小、后大、再逐渐变小；电压一路上升并最终稳定在额定值附近。

第一段：涓流充电——先把“过度放电”的电池救回来

当锂离子电池处于低电压工况，尤其是过度放电时，充电IC不会直接进入大电流模式，而是先启用涓流充电。

这一段的关键特征只有一句话：电流很小，但非常稳定。

参考常见设计，涓流电流通常为电池额定容量的十分之一或更低。你可以把它理解为“先用温和的小电流把系统唤醒”，像往干涸的水池缓慢注水，先让池底被浸润，而不是一上来就用大水流冲击。

为什么要这么做？因为在电池电压过低时，电池内部电化学反应活性需要重新建立。如果此时用大电流硬推，可能对电池电极结构造成不可逆损伤。涓流的意义就在于：

• 规避大电流冲击带来的结构风险

• 激活电池的电化学反应活性

• 为后续恒流阶段提供“可承受”的起点

在原理图层面，这个阶段通常对应的是：充电IC内部根据电池电压检测结果，选择涓流支路/涓流设定电流路径，并对外呈现“低电流输出”的状态。

它看起来慢，却是在替寿命买单。

第二段：恒流充电——用稳定的大电流把电量快速补上来

当电池端电压逐步上升到某个阈值，充电IC会切换到恒流充电模式。

这一步就是大家熟悉的“充电变快”。逻辑也很直接：在电池状态允许时，给它一个恒定且相对较大的电流，让电量以接近线性的速度增长。

参考材料里给了一个非常典型的例子：如果电池标称容量为2000mAh，恒流充电电流可以设为1A。此时充电速度明显提升，整体充电时长被有效压缩，像用稳定的大水流往水池里注水。

但恒流阶段并不是“越大越好”。充电IC在这里承担的，是一个持续的控制任务：输出电流要稳定，同时要随时观察电池电压变化，等待切换点出现。

这个切换点，就是当电池电压逐步逼近额定充电电压（常见为4.2V）时，系统必须准备进入下一阶段。

第三段：恒压充电——把电压钉住，让电流自己慢慢退下去

当电池电压达到预设的额定充电电压，充电IC会从恒流平滑过渡到恒压充电。

这一段最重要的变化是：控制目标从“电流恒定”变成“电压恒定”。

充电IC通过精确的反馈控制机制，把输出电压维持在电池额定充电电压附近。随着电池逐渐接近饱和，电池内阻增大，充电电流会自然逐步减小。

这就是你在充电末期看到的现象：电量从80%到100%越来越慢，不是偷懒，而是策略。它对应的安全意义也很明确：

• 避免过充带来的性能劣化与安全隐患

• 在能量守恒与电化学动力学层面，给系统留出稳定的收尾空间

• 用“电流衰减”来换“长期寿命与稳定性”

当充电电流衰减到某个终止阈值（参考材料给的条件是：衰减至恒流阶段电流值的十分之一或更低），充电IC会根据内置的电量检测算法判定电池已充满，并自动终止充电流程。

部分更先进的充电IC还会加入“充电维护”：当电池因自放电等导致电量微降，会自动触发小电流补充充电，让电池保持在满电附近。

到这里，一个完整的闭环才算结束：不是“充到4.2V就算完”，而是“电压达标、衰减达标、算法确认、再终止”。

看懂原理图的另一条线：不同充电IC拓扑，解决的是不同工程矛盾

同样是执行这三段流程，不同类型的充电IC在原理图上会呈现完全不同的“能量路径”。选择哪一种，不是玄学，通常取决于体积、成本、效率、发热与功率需求。

1）线性充电IC：结构简单、纹波小，但效率与发热要付代价

线性充电IC基于线性稳压器原理，通过调节内部功率晶体管导通程度，把输入电压线性降低到适配电池的水平，并输出恒定充电电流。

它的优势很实用：

• 电路结构相对简单

• 制造成本较低

• 输出纹波极小，充电电压电流更“干净”

• 很适合空间受限、成本敏感的小型设备

但它的短板也很硬：热耗散。

参考材料给了一个直观场景：5V输入给3.7V锂电池充电时，线性充电IC需要把5V“压”到接近3.7V，这个差值对应的功耗会变成热量，输入电压与电池电压差越大，发热越明显，整体效率也越低。

所以你会发现它常出现在智能手表、蓝牙耳机等小功率设备里——不追求大功率，只求稳定、省空间、成本可控。

2）开关充电IC：效率高、适合快充与大功率，但电路更复杂

开关充电IC基于开关电源原理：内部高速开关管高频导通与关断，把输入电压变成脉冲序列，再通过电感、电容等元件完成能量转换与滤波，最终得到稳定输出。

它最大的优势是效率：开关管导通电阻低，能量损耗主要在切换瞬间，因此热耗散更小，适合大功率场景。

参考材料里提到：支持18W快充的智能手机通常采用开关充电IC，高效把适配器输入的高电压转换为适配电池的电压与电流，既缩短充电时间，又减少发热。

另外它还有一个很工程化的价值：升压与降压能力更灵活。比如多节串联锂电池的电动工具，可能需要把较低输入电压升压后再充电，开关充电IC能通过电路设计与控制策略完成这种电压转换任务。

代价是：电路复杂度更高、成本更高，而且开关动作会带来高频电磁干扰，需要额外的滤波与屏蔽来满足电磁兼容要求。

3）电荷泵充电IC：不需要电感，体积小，但电流能力有限

电荷泵充电IC以电容为核心储能元件，通过开关切换电容连接方式，实现倍压、降压或负压转换。

它的优势很明确：

• 结构简单

• 无需电感，体积小、成本低

• 避免电感带来的电磁干扰问题

参考材料给了一个很典型的应用：在1.5V纽扣电池供电的小型传感器中，需要把外部3V电源降到1.5V给电池充电，电荷泵IC可通过内部电容切换实现降压。

但它也有边界：相比开关充电IC，能量转换效率更低，输出电流能力有限，因此不适合大功率充电。

把这些信息落回现实：为什么你的设备“充电体验”差异这么大？

同样是充电，手机、平板、耳机、手表给人的体验差异巨大，本质上就是功率与约束条件不同：

• 智能手机、平板：追求快充与效率，常见高性能开关充电IC，支撑18W、30W甚至更高功率，同时要兼顾保护与体验。

• 智能手表、无线耳机：空间极度有限、功耗敏感，线性充电IC或电荷泵IC因结构简单、体积小而更常用，在有限空间内提供稳定可靠的充电管理。

所以别把“充电慢”简单理解为“技术落后”。很多时候，它是产品在体积、成本、温升、效率之间做的取舍。

真正会看原理图的人，关注的不只是连接，而是阶段与边界

充电IC的原理图好看懂，也不好看懂。

好懂，是因为三段式流程非常经典：涓流、恒流、恒压，顺着电池电压往上走，逻辑清晰；不好懂，是因为每个阶段背后都隐藏着“阈值、反馈、终止条件、保护策略”的工程边界。

你下一次再看到“涓流充电”“恒流1A”“4.2V恒压”“终止电流0.1C”这些字眼时，可以把它们当成一套完整的闭环语言：它不是在描述充电器在做什么，而是在描述充电IC如何把速度、安全、寿命三者同时按住。

如果你想继续深入，也可以在评论区说说你更想从哪个视角拆：

是按原理图节点（电池检测、反馈环路、功率路径）来读？还是按应用场景（耳机/手表/手机）来选型？
