同步整流芯片通过MOSFET替代二极管,降低整流损耗,提升效率,减少发热。
同样是“把电变成你要的样子”,为什么有的电源摸起来烫手、有的却安安静静?为什么同一块电池,有的设备续航更久、有的却掉电更快?
答案常常藏在整流这一步——那一点点电压降、那一点点多出来的热,日积月累就成了效率差距。而同步整流芯片要做的事很明确:让 MOSFET 站到二极管的位置上,用更低的损耗,把该省的能量省下来。
很多人听过“同步整流效率高”,但真正关键的一句话其实是:MOSFET不是“更高级的二极管”,它是被精确控制的开关器件。它能在对的时刻导通、在对的时刻关断,把二极管那种“能导就导、该停才停”的被动方式,升级成“按节奏工作”的主动方式。
下面就从“替代”这件事说清楚:MOSFET到底怎么把二极管换下去,并且真的做到更高效能转换。
整流损耗,为什么总是绕不过二极管?
在电源转换器里,整流的任务可以简单理解为:让电流朝着你希望的方向流动,别乱跑、别反向。
传统方案常见的是二极管整流。它的优点是简单、可靠,但缺点也非常典型:导通时存在导通压降。这个压降不是“可有可无的小问题”,而是直接变成了功耗和热量。
你可以把它理解成一条必经之路上的“收费站”:电流越大、走得越频繁,交出去的能量就越多。最终表现就是:
转换效率被拉低
发热量增大
可靠性与寿命受到影响(热是很多故障的起点)
所以,当系统越来越追求高效率、低发热、紧凑体积时,二极管的“固定压降”就会越来越刺眼。

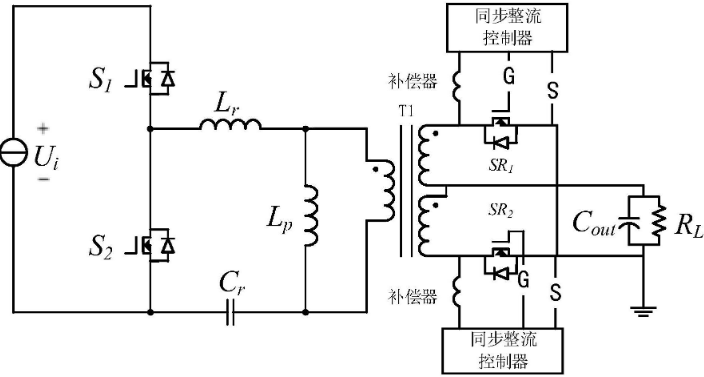

同步整流芯片做了什么:用 MOSFET 替代二极管
同步整流技术的核心思想很直接:用开关器件(如 MOSFET)替代传统整流二极管,通过精确控制开关动作实现整流功能。
这句话里有两个关键词,决定了它为什么能赢:
“替代”:功能上完成整流
“精确控制”:损耗上做到更低
MOSFET在导通状态下的优势来自“低导通阻抗”。它不是靠“压降固定在某个值”来导通,而是像一段很低阻值的通路。导通阻抗越低,通过时的电压降与功耗就越小。
于是同步整流带来的变化是连锁的:
1)整流压降降低 → 2)功率损耗减少 → 3)发热量下降 → 4)系统效率更高 → 5)可靠性与寿命更好
这也是为什么同步整流芯片常被描述为“专为提高电源转换效率而设计”。
关键不在 MOSFET 本身,而在“什么时候开、什么时候关”
很多人理解同步整流,会停留在“MOSFET比二极管更省”这一层。但真正决定它能不能省、能省多少的,是控制。
同步整流芯片之所以成为一类独立芯片,而不是“换个器件”那么简单,是因为它把几件关键技术集成在一起:
同步整流需要 MOSFET迅速、准确地切换状态。切换慢了,能量会在过渡过程中被浪费;切换不干净,效率和稳定性都会受影响。
所以芯片内部通常集成高性能驱动电路,提供足够驱动力,确保开关器件快速响应,尽可能减少转换过程中的能量损耗。
你可以把驱动理解成“推门的人”:门再好,推得慢也会卡住;推得不稳,也会抖。
同步整流不是一直导通,而是必须与电源转换器的工作周期配合。
材料里提到一个非常关键的原则:通过微调开关器件的导通与关闭时间,确保它们仅在电流反向流动的时刻关闭,从而最大程度减少无用功的产生。
这句话的意思是:
该导通的时候让它导通,替代二极管完成整流
该关闭的时候必须关掉,避免不该发生的电流路径与损耗
于是,“时序”就成了同步整流能否真正高效的灵魂。它把整流从“自然导通”变成“按周期精准执行”。

同步整流降低了损耗,但并不意味着系统就没有热问题。高功率、高电流场景里,热仍然是可靠性的硬约束。
因此同步整流芯片的设计与应用中包含热管理思路,让更高效率能够在更稳定的热状态下持续输出。这也是它能在移动设备、电动车、工业电源等场景落地的重要基础。
为什么说“省下的不是一点点”,而是系统层面的收益?
同步整流带来的收益,并不止于“效率数字更漂亮”。它会在系统层面触发一连串变化:
发热量更少:同样输出电流条件下,热更低
可靠性更高:热应力降低,寿命更有保障
设计更从容:散热压力变小,紧凑型电源设计更可行
使用体验更好:设备更不烫,效率更稳定
这些变化,最终都会回到产品竞争力上。
它都用在哪些地方?从“续航”到“里程”的真实需求
同步整流芯片之所以被广泛应用,是因为它对效率与热性能的改善,正好击中多个行业的痛点。
在移动设备中,同步整流技术能显著提升电池续航时间,同时减少设备热量输出,提高用户体验。你会发现,用户并不关心“整流”两个字,但会在意“为什么这台机器不烫、为什么电更耐用”。
在新能源汽车里,同步整流对提高电池充电效率、减少能量损耗发挥关键作用,并且对提升行驶里程和整车性能具有重要意义。因为在更大功率、更长时间的能量流动中,哪怕每一步的损耗都小一点,累积起来就是实打实的里程与效率。
工业电源、高效率电源适配器与充电器同样需要同步整流来降低损耗与发热。对这些产品来说,热不仅是体验问题,更是可靠性问题、寿命问题。
再往前走:更高效率、更小尺寸、更强适应性
同步整流芯片的发展趋势也很清晰:更高效率、更小尺寸、更强适应性。
一方面,集成度提升与微电子制造技术进步,让芯片在保持甚至提升性能的同时不断缩小体积,为紧凑型电源设计打开更多可能。
另一方面,智能控制技术也开始进入这个领域。材料里提到:基于AI的负载适应技术,能够让同步整流芯片根据负载实时变化动态调整工作状态,进一步提升系统整体效率和适应性。
换句话说,同步整流正在从“把二极管换成 MOSFET”走向“让整流更聪明、更自适应”。
如果你只记住一句话
同步整流芯片之所以重要,不是因为它“用了 MOSFET”,而是因为它用驱动与时序控制,把 MOSFET变成了一个按节拍工作的低损耗整流通道:压降更低、损耗更小、热更少,系统效率自然就上来了。
你在选电源方案时,最关心的是效率、温升,还是体积?你遇到过哪些“明明功率不大却特别烫”的场景?
