你以为充电器只是“插上就充”的黑盒子？其实它做的事很明确：把家里的220V交流电，变成电池真正“吃得下、吃得稳、吃得安全”的直流电，并且在不同阶段用不同策略把风险压到最低、把寿命拉到更长。

理解充电器的工作原理，不是为了把自己变成维修师傅，而是为了知道：为什么同样是充电，有的更快、更稳，有的却更容易发热、鼓包、甚至出事故。

下面我们按“电从哪里来——怎么变——怎么控——怎么保”把整个过程讲清楚。

先把目标说透：充电器到底在做什么

电动车充电器的核心功能只有一句话：将交流电转换为适合电池充电的直流电，并以安全、高效的方式完成充电。

在常见场景里：

• 输入电源通常为220V交流电

• 输出电压会根据电池类型不同而变化，常见为48V或60V

• 输出电流取决于充电模式，常见在1A–5A之间

• 充电方式可能是恒流、恒压、脉冲式等

• 控制方式常见为PWM调制或智能控制

• 安全保护包含过压、过流、短路保护等

这些词看着“工程味”很重，但背后的逻辑很生活：电池不是水桶，不能一股脑灌；更像一个需要被照顾情绪的“化学系统”，喂得太猛会出事，喂得太久会伤身。

第一步：交流电先被“整流、滤波”，再变成直流

家里的电是交流电（220V AC），方向不断变化，电池却只接受直流电（DC）。所以充电器第一件事，就是把交流电“改造成”直流电。

参考流程通常包括：

1）整流

把交流电变成直流电（方向不再来回变），这一步是“能不能充”的前提。

2）滤波

整流后的直流电并不平滑，会有波动。滤波就是把这些波动抹平，让后续电路更稳定。

3）稳压（或稳压+稳流配合）

把电压、电流控制在电池需要的范围内，避免忽高忽低，充得不踏实。

很多人忽略这一步的重要性：电池在充电时，本质上是“让直流电按相反方向通过蓄电池，使电能转化为化学能储存在蓄电池内”，也就是把电重新“塞回”电池的化学体系里。这个过程越稳定，电池越舒服。

第二步：为什么充电电压必须高于电池电压

有个非常关键但常被忽略的基本要求：为了确保蓄电池能够正常充电，充电电压必须高于蓄电池的总电动势。

你可以把它理解成“要把水推上坡，必须有更高的水位差”。如果充电器电压不够，电流就推不进去，充电就会变得无效或效率极低。

同时，连接方法也必须正确：

• 蓄电池负极接电源负极

• 蓄电池正极接电源正极

保证电流按预定方向流动，才能完成“充电”而不是“反向折腾”。

第三步：充电不是一口气灌满，而是分阶段完成

真正决定“安全与寿命”的，是充电策略。材料里提到两种常见路径：二阶段充电模式、三阶段充电模式；同时也给出了三个典型阶段：恒流、恒压、涓流。

把它们放在一起，你会更好理解：

1）恒流充电：先把电量补起来

恒流充电的特点是电流保持恒定，电池电压逐渐上升。

这阶段像“先把人从低血糖拉回来”，目标是快速恢复电量，但必须可控。

2）恒压充电：接近满电时开始“收着力”

恒压阶段保持电压恒定，随着电池电压接近设定值，充电电流会逐渐减小。

材料也提到：在二阶段充电模式下，会出现“随着电池电压上升，充电电流逐渐减小”的过程。

3）涓流充电：最后用小电流慢慢顶满、维持

当蓄电池电压上升到充电器设定值后，转为涓流充电。

这阶段的意义是防止过充、保持电量，更像“收尾和养护”。

为什么要这么麻烦？因为电池越接近满电，越不适合继续用大电流硬灌，否则发热、极化、寿命折损的风险都会上来。

第四步：控制怎么实现？PWM与“采样—反馈—调节”

材料里给出一个非常典型的控制思路：通过PWM调制或智能控制，实现恒流/恒压等策略。

你可以把充电器理解成一个“会看数据、会调节手劲”的系统，它不断做三件事：

• 采样：看当前电压、电流是否偏离目标

• 反馈：把偏离信息送回控制环节

• 调节：改变输出，回到设定范围

材料中也给了电路级别的例子：

充电器中的稳压管提供稳定的12V电压；通过电阻分压，在某个运放（如358A）的引脚处得到0.24V电压；当充电开始，电流在采样电阻R1上形成压降，控制系统根据这个压降变化去调整输出。

这段描述背后想表达的其实是：充电器不是“固定输出”，它会盯着电流、电压的变化，随时修正自己，才配叫“充电控制”。

此外，材料还提到可以通过微调电阻w2细调充电器电压；并用D10作为电源指示灯、D6作为充电指示灯。你看到的那两个小灯，本质上是“工作状态的外显语言”。

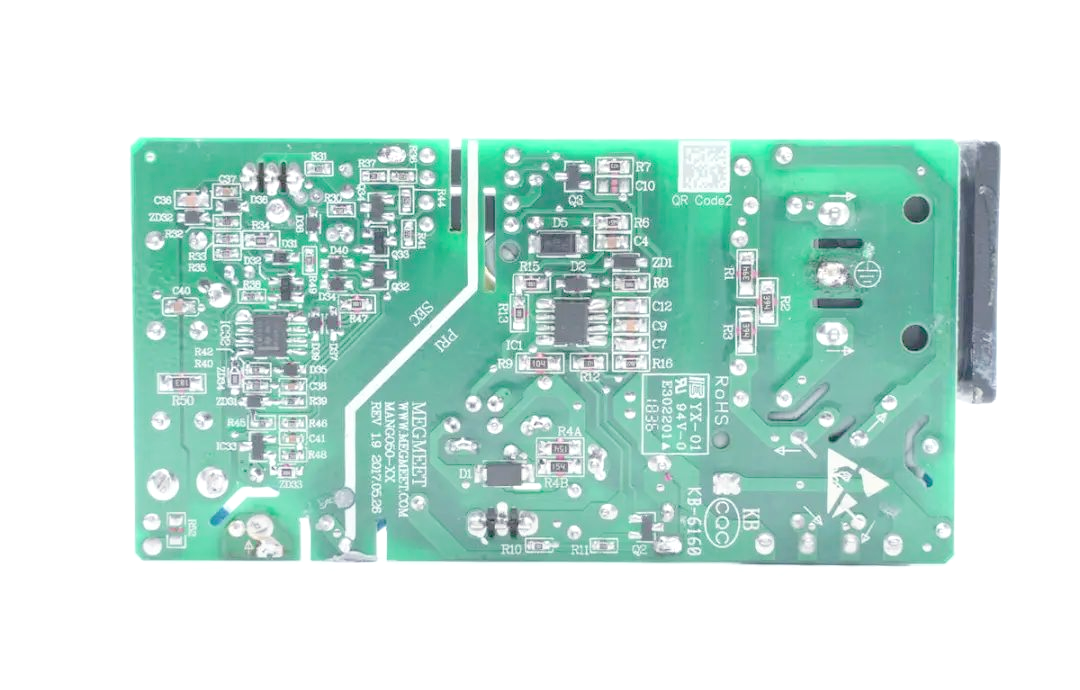

第五步：充电器内部结构可以简单拆成两部分

材料提到：充电器电路原理包括一个电源模块和一个充电头。

• 电源模块负责将电能转换为适用于电动车的电流

• 通过充电头把电流输送到电池

这也是你日常使用能直观看到的结构：一个盒子（负责转换与控制），一根线和接口（负责把输出送到电池端）。

第六步：安全保护为什么必须有，而且越具体越好

材料明确列出安全保护：过压、过流、短路保护；并强调充电器要确保充电过程安全高效。

这三类保护在现实中分别对应三类高风险场景：

• 过压：输出电压异常偏高，容易导致电池过充与发热

• 过流：输出电流异常偏大，容易引发充电器与线路发热

• 短路：输出端异常短接，瞬时电流可能极大，风险最高

你可以把保护理解成“底线机制”：就算外界环境或电池状态不理想，充电器也要能及时刹车，而不是硬撑着继续充。

把原理落到生活里：为什么你懂了它，就更会充电

当你明白充电器在做“交流转直流 + 分阶段控制 + 保护兜底”这套动作，你会自然多出几条判断：

• 充电变慢不一定是坏事，可能是恒压或涓流阶段在正常“收着力”

• 充电器发热、线发热，往往意味着电流或散热出现压力（至少要引起警惕）

• 指示灯变化，代表它在阶段切换或状态提示，而不是“玄学”

最重要的是：充电器的好坏，不只看“能不能充”，而是看它能不能稳定实现恒流、恒压、涓流这些策略，并在过压、过流、短路等风险里守住底线。

最后想问你一句：你更在意“充满得快”，还是“用得久、用得稳”？

电动车充电器表面是一个小盒子，实质上是把220V交流电，经过整流、滤波、稳压与控制，变成电池可吸收的直流能量，并用恒流、恒压、涓流等阶段策略，让电池在安全边界内把电“存成化学能”。
