核心功能与应用场景

手电钻锂电池充电板是工具电力系统的核心组件，其作用类似于手机充电器的升级版。不同于普通充电器，这类设备需适配高电压（如12.6V）、大电流（1.5A-2.2A）的工作环境，且需兼容串联电池组的保护机制。例如，当电池组中某节电芯电压过低时，保护板会切断充电回路以防止损坏，此时需通过特殊激活手段恢复功能。

电路架构与工作原理

三级充电流程

充电过程遵循"恒流-恒压缓充-浮充"的三阶段逻辑：

1. 恒流快充阶段：以固定电流（如1.5A）快速补充电量，类似消防水管强力注水；

2. 恒压细流阶段：切换至恒定电压模式，电流逐渐减小，如同水龙头调至涓滴状态；

3. 浮充维护阶段：以微小电流维持满电状态，防止电池自放电导致容量流失。

关键组件协同

• 电源变压器：将市电转换为适配电压，如同电力系统的"翻译官"；

• 整流滤波模块：把交流电转为平滑直流，类似水流净化过滤器；

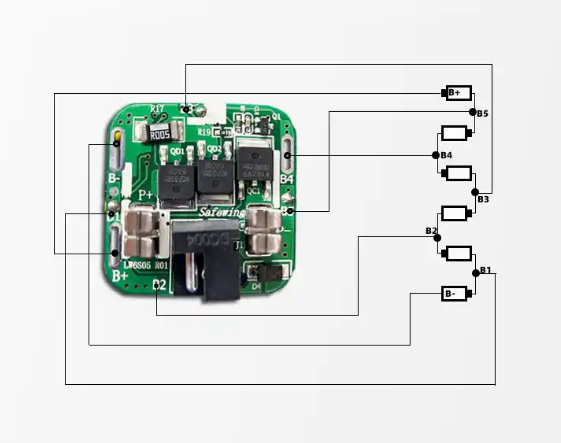

• 锂电保护板：实时监测电芯电压/温度，担任"安全卫士"角色。

技术特性深度解读

多爪接口设计

充电器采用三爪接口的设计源于电池组的管理需求：

• 两爪负责常规充放电；

• 第三爪提供弱负电信号，用于电量检测与保护触发，如同医疗器械的多参数监测线。

•


电压参数匹配

12.6V标称电压对应典型三元锂电芯（3.6V/节）三串结构，需严格匹配否则可能引发：

• 过压充电导致电芯鼓包；

• 欠压保护触发充不进电。

故障处理与维护要点

电池"饿死"激活方案

当电芯电压低于保护阈值时：

1. 使用可调电源设置0.5C以下小电流（如0.5A）；

2. 通过放电端反向激活电池，类似心肺复苏唤醒休眠系统。

安全防护机制

• 过充保护：当单节电压达4.25V时自动切断；

• 温度监控：超过55℃启动熔断保护；

• 短路防护：MOS管瞬时关断响应。

行业应用与发展趋势

此类充电板不仅用于工业级手电钻，更拓展至：

• 园林工具（如电动修枝剪）

• 智能家居（锂电门锁供电系统）

• 新能源领域（小型储能设备管理）

未来发展方向聚焦于：

• 无线充电技术适配

• 智能功率动态调节

• 多协议兼容设计

本文通过拆解技术原理、场景化类比及故障处理方案，系统呈现了手电钻锂电池充电板的核心技术图谱。如需获取完整电路图或具体参数，可查阅文末提供的文档资源。
