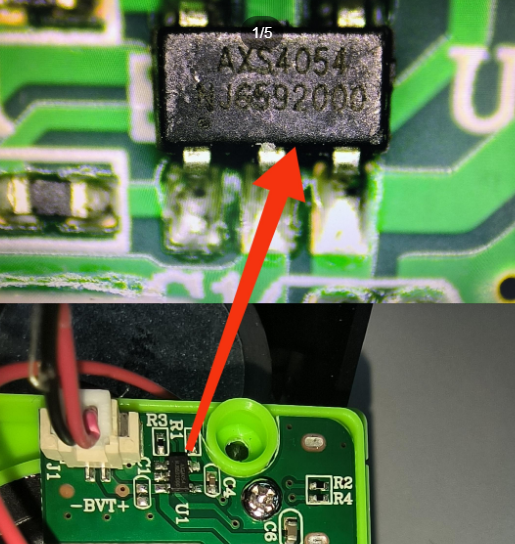

要准确判断4054充电芯片的好坏，需结合电气特性与功能逻辑进行系统化测试。以下是关键检测方法与操作要点：

一、静态电压测试：基础状态诊断

1. 输入/输出电压检测

• 输入电压（VIN）：使用万用表测量芯片电源输入引脚电压，正常值应接近适配器标称电压（如5V）。若电压异常或为0，需排查供电电路是否正常。

• 电池端电压（BAT）：测量芯片连接电池的引脚电压。未充电时，该电压应与电池当前电压一致（如3.7V）；充电时，电压应逐步上升至4.2V（锂电满电电压）。

1. 状态指示引脚（STAT）逻辑验证

• 充电中：STAT引脚为低电平（接近0V），相当于芯片"举手示意工作状态"；

• 未充电/充满：STAT引脚为高阻态（约等于电源电压），此时外部上拉电阻会使其表现为高电平。

1. 操作示例：连接5V电源与电池后，STAT引脚若无法从高电平跳变为低电平，表明芯片未响应充电指令，可能已损坏。

二、动态电流测试：核心功能验证

1. 充电电流检测

2. 通过调节外接电阻（如R42）设定目标电流（10K电阻对应小电流，2K对应大电流），串联电流表检测实际值。

• 异常场景：若设定500mA但实测仅50mA，可能芯片内部MOS管或电流控制电路故障。

• 截止电流验证：充电末期电流应降至设定值的1/10（如50mA→5mA），否则自动终止功能失效。

1. 无负载漏电流测试

2. 移除电池，测量芯片电池端引脚对地电流。正常时应低于1μA（类似"睡眠中的呼吸般微弱"），过高则存在内部短路。

3.


三、保护机制触发测试：安全性能检验

1. 过温保护（TSD）

2. 人为升高环境温度（如用热风枪加热芯片至120℃），正常时芯片应停止充电。恢复常温后若无法自动续充，说明保护逻辑失效。

3. 欠压闭锁（UVLO）

4. 调低输入电压（如从5V降至3V），芯片应进入休眠状态。电压恢复后需重新激活充电，若无法唤醒则异常。

5. 过压/过流模拟

6. 输入超压（如9V）或短接电池端模拟过载，正常时芯片应切断输出。此测试需谨慎操作，避免二次损坏！

四、温度与效率评估：稳定性与设计适配性

1. 温升测试

2. 满负载充电时，红外测温仪检测芯片表面温度。

• 安全阈值：持续超过85℃需警惕，可能设计余量不足或芯片老化（如同"发动机超负荷运转"）；

• 改进方案：可串联0.25Ω电阻或二极管分担压降，或增加散热片。

1. 能效比对

2. 记录输入功率与电池储能的差值。线性充电架构理论效率约70%，若低于60%且排除外围电路损耗，可能芯片内部导通阻抗过高。

五、兼容性验证：电池适应性测试

连接不同内阻的锂电池（如新旧电池、锂离子/聚合物电池），观察充电曲线是否一致。异常表现包括：

• 内阻大的电池充电电流显著偏低；

• 满电电压漂移（如超过4.25V），均提示芯片稳压控制异常。

总结：故障快速定位表

| 测试项目 | 正常现象 | 芯片损坏可能性 |

|--------------------|--------------------------|--------------------------|

| STAT引脚电平 | 充电低/充满高 | 电平无变化 |

| 充电电流 | 匹配设定值±10% | 电流过低或为零 |

| 截止电流 | 降至设定值1/10 | 持续大电流充电 |

| 无负载漏电流 | <1μA | >10μA |

| 温度保护触发 | 停充后温度恢复可续充 | 无响应或永久关断 |

通过以上结构化测试，可精准定位4054芯片的失效模块（如逻辑控制、功率输出或保护单元），避免因误判导致整板替换。对于集成该芯片的设备（如耳机、音箱），建议优先排查外围电阻阻值偏移、电容失效等共性问题，再针对性检测芯片本体。
