当我们为电动车插上充电器，看着指示灯由红转绿，这个看似简单的过程背后其实隐藏着一套精密的电子控制系统。理解这套系统不仅能帮助我们更好地保养电池，还能在充电器出现故障时提供排查思路。

从交流电到直流电：充电器的前端处理 充电器接通220V家用交流电后，首先要进行的是滤波和整流。交流电通过双向滤波器T0抑制高频干扰，然后经过二极管D1整流变成脉动直流电，最后通过电容C11平滑滤波形成约300V的稳定直流电。这个过程可以理解为将起伏不定的水流整理成平稳的水流，为后续更精细的电力调节打下基础。

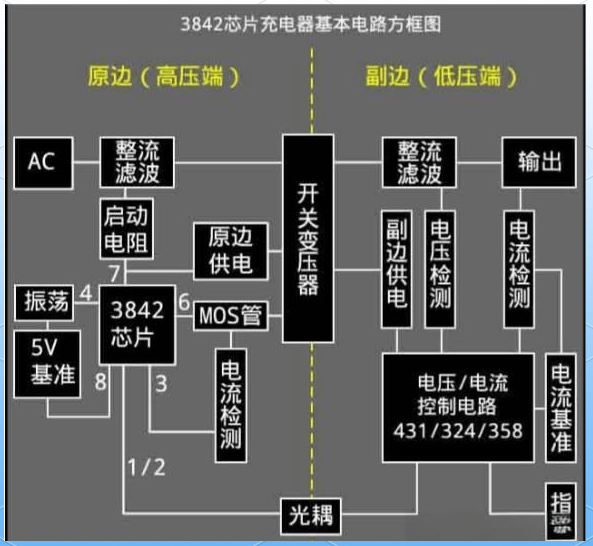

核心控制与功率转换 接下来，稳定的300V直流电进入功率转换阶段，这个阶段的核心是PWM（脉宽调制）控制器，常用型号如TL3842。该控制器的7脚和5脚分别为电源正负极，6脚输出脉冲信号驱动场效应管Q1（如K1358），通过快速开关来控制电流。控制器的3脚通过电阻（如R25，2.5欧姆）设定最大充电电流，2脚接收电压反馈信号以调节输出电压，4脚则连接着决定开关频率的电阻和电容。

高频脉冲变压器T1是这个阶段的关键组件，它实现高压侧与低压侧的电气隔离，确保安全，同时将电压降低到电池所需的水平。带有PFC（功率因数校正）电路的充电器能优化电网电能利用效率。

智能充电三阶段 现代电动车充电器采用三段式智能充电算法，兼顾充电效率与电池寿命。

首先是持续电流阶段（恒流充电）。在电池电压较低的初期，充电器以恒定电流（通常为电池容量的10%-20%）充电。以20AH电池为例，电流可能从2A逐渐升至约4A，此时充电速度最快。

当电池电压上升到设定值（如60V电池组约72-74V），充电进入恒定电压阶段。充电器维持输出电压不变，充电电流则随着电池电量上升逐渐减小。

最后是浮充阶段（涓流充电）。当充电电流降至较低水平（约为正常值的十分之一），电池容量接近95%时，充电器指示灯常转为绿色。充电器以微小电流继续补充，电压略高于电池标称电压（如60V电池组略高于60V），此阶段通常持续2-3小时，是保证电池充分充电且不过充的重要环节。

理解电动车充电器的工作原理，能让我们更科学地使用和保养充电设备。例如，在浮充阶段完成后及时断开电源，避免电池过充。当充电器出现异常时，这些知识也能帮助初步判断是功率转换部分还是控制电路的问题。随着电动车技术发展，充电器的效率和智能化程度将持续提升，但其核心原理仍建立在这些基础之上。
