在电子设备遍布生活各个角落的今天，一颗米粒大小的八脚电源IC芯片，默默承担着将电网传来的粗犷电能转换为各类精密器件所需稳定电压的重任。它如同一个微型智能电力调度中心，虽结构紧凑，却蕴含着精妙的能量控制艺术。

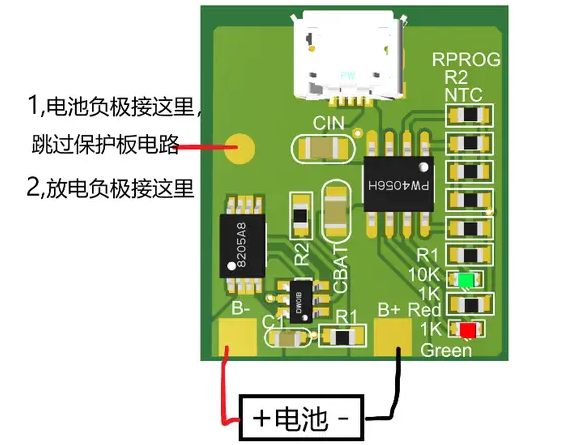

核心引脚：电能供给与管理的基石

这类芯片通常有八个引脚（又被称作管脚），它们是从芯片内部电路引出、与外围电路连接的接口。其中，VCC供电引脚堪称芯片的“生命线”。上电瞬间，输入的高压会通过一个启动电阻缓慢地为VCC引脚上的电容充电，如同为一座小型水库蓄水。当电压达到芯片的启动阈值，芯片内部的控制电路便被唤醒，开始工作。芯片稳定运行后，变压器或电感上的一个辅助绕组会感应到交流电压，经过整流滤波后，回馈给VCC引脚，形成持续稳定的工作电流。这种方式大大降低了启动电阻的功耗，提升了整体效率。该引脚还集成有欠压保护功能，当VCC电压过低时，芯片会自动停止工作，防止在电源异常情况下运行。

与之相对的是GND接地引脚，它是芯片所有电路的公共参考点，相当于整个系统的“海平面”。确保大电流回路和采样回路的地线路径短而粗，是保证系统稳定可靠的关键。

反馈与控制：精准稳压的智能闭环

如果说VCC和GND保证了芯片的“生存”，那么FB反馈引脚则决定了其工作的“质量”，它是实现精准稳压的核心。在一个典型的光耦隔离反馈电路中，输出电压的变化信息会被采样。这部分采样电压会与一个精密的基准电压进行比较，产生的误差信号控制一个光耦中LED的亮度变化。光信号穿过隔离屏障，在初级侧被光敏晶体管接收并转化为电流信号，传递给FB引脚。

芯片内部，这个反馈信号会与振荡器产生的锯齿波进行比较。当输出电压偏高时，反馈信号会使PWM（脉冲宽度调制）比较器提前翻转，导致输出驱动脉冲的占空比减小，传递到变压器的能量相应减少，从而使输出电压回落至设定值。反之，当电压偏低时，占空比则会增大。这个过程就像一个智能空调系统，不断感知环境温度（输出电压），并与设定值比较，动态调节压缩机的功率（开关占空比），以实现恒温控制。

为了确保这个动态调节过程既快速又平稳，不发生振荡，许多电源芯片还设有COMP补偿引脚。该引脚需要连接外部由电阻和电容组成的补偿网络，它与芯片内部的误差放大器共同作用，相当于为整个控制系统加入“阻尼”和“预测”，使得环路在面对负载突变或输入电压波动时能保持稳定，并具备良好的动态响应。

此外，CS电流检测引脚负责监测功率开关管（如MOSFET）的电流。它通过检测串联在主功率通路上的采样电阻的电压降来实现这一功能，这好比在电力通道上安装了一个实时流量计，为过流保护提供关键信号。

驱动输出：能量调度的执行终端

芯片的驱动输出引脚是其控制意图的最终执行者。对于控制器类型的芯片，该引脚直接驱动外部MOSFET的栅极；而对于集成了功率开关管的单片式转换器，该引脚则直接连接电感等功率元件。例如，在TOPSwitch这类常见的反激式开关电源芯片中，漏极（D）引脚是内部功率MOSFET的输出端，而多功能（M）引脚和控制（C）引脚则分别参与过压保护、流限调节以及接收反馈电流以精确调节占空比。

实际应用与设计考量

以PI公司的TOPSwitch系列芯片为例，它们广泛适用于85V至265V宽范围输入的AC-DC电源适配器、充电器等场景，输出功率可覆盖0至300W。其典型电路通常包含整流滤波、TOPswitch芯片、变压器、以及由光耦（如PC817）和精密稳压源（如TL431）构成的反馈回路。这种设计确保了即使在输入电压大幅波动或负载变化时，输出电压也能保持高度稳定。

纵观其发展，开关电源芯片集成的保护功能日益完善，从基本的过流保护发展到欠压锁定、过压关断等多重安全机制，使得现代电源设备更加安全可靠。

八脚电源IC芯片虽小，却是现代电子设备不可或缺的能量心脏。通过理解其各引脚的功能与协同工作原理，我们不仅能更好地进行电源设计和故障排查，也能更深切地体会到微型化电子技术中所蕴含的宏大智慧。每一次设备的稳定运行，背后都有这颗小小芯片在高效、精准地进行着电能的指挥与调度。
