你是否为如何精准调节充电电压、避免过充或电池损伤而发愁？TC4056A凭借其精简的外围、稳定的性能和成本优势，在DIY玩家和产品工程师中广受青睐。本文将从芯片引脚功能、外围电路设计、电压调节实操、常见误区与安全注意六大维度，为你拆解完整流程，助你快速上手，规避常见坑点。
一、芯片与应用场景概览

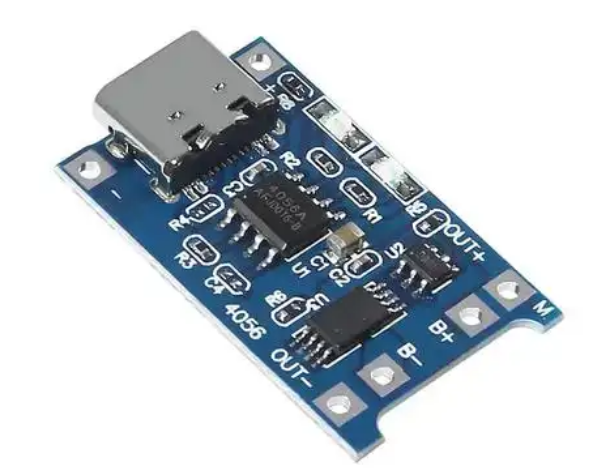

TC4056A是一颗专为单节锂离子/聚合物电池设计的线性充电管理芯片，内部集成高精度参考电压和恒流恒压控制环路，可在5V USB或其他5V电源下实现自动充电。典型应用包括移动电源、电动牙刷、智能门锁等便携设备。要定制合适的充电电压，首先要了解它的核心引脚和工作机制。

二、引脚功能解析
1）IN（电源输入）：接入5V供电，建议在IN脚与外部电源之间并联0.1μF–1μF陶瓷电容，用于抑制输入纹波和突波。
2）BAT（电池输出）：与电池正极相连，同时并联1μF电容，稳定电池端电压。
3）GND（地）：系统地线，建议多点接地以降低PCB地阻抗。
4）PROG（编程电阻）：通过Rprog设定充电电流，影响恒流阶段电压跌落，实现快速预充。
5）STAT（状态指示）：开漏信号输出，接LED显示充电（低电平）和充满（高阻态）状态。

三、外围电路设计要点

• 输入保护：在IN脚与电源间增加肖特基二极管，防止电池回灌USB口。

• 电容布局：IN脚和BAT脚的电容尽量靠近芯片引脚，减少寄生阻抗。

• 充电电流设置：Rprog = 1.2V/Ichg。例如Ichg=500mA，Rprog≈2.4kΩ。

• PCB散热：恒流阶段芯片发热明显，建议在GND焊盘下方加过孔，引入多层内层地，提高散热效率。

四、电压调节实操步骤

1. 确定目标电压：标准锂电池恒压段设为4.20V±1%；如需延寿可降低至4.10V。

2. 调整反馈回路：
   • 并联微调电位器于BAT脚与参考输入端，通过改变反馈比例偏置恒压点；
   • 或在芯片与电池间串接低阻精密电阻，以额外压降实现降压。

3. 验证与微调：用高精度万用表监测BAT脚电压，慢速调节电位器或更换电阻，直至稳压在目标值。

4. 固化设计：将调试用电位器替换为固定阻值元件并做记录，形成最终设计文档。




五、常见误区与排查

• 只改Rprog不调整反馈：Rprog仅控恒流，恒压仍需反馈回路微调。

• 忽略温度补偿：高温会导致参考电压漂移，应在PCB上预留温度补偿元件。

• 电容选型不当：容量过小或ESR过高，会引起恒压抖动。

• 串联二极管压降未预估：须将正向压降纳入最终电池电压计算。




六、安全注意事项

• 严守芯片最大输入电压6V，防止绝缘击穿。

• 电池反接防护：建议增加防反接二极管或MOS管。

• 过温保护：环境温度超60℃时需自动降低或切断充电电流。

• EMC兼容：量产前进行输入端LC滤波和PCB分层屏蔽，防止干扰。
  TC4056A虽小，却拥有灵活的电压调节空间。从引脚了解功能、优化外围电路、精准调谐步步深入，你就能在体积、成本与性能之间找到最佳平衡。
