在单节锂离子电池充电管理领域，TC4056A作为一款经典线性充电芯片，其稳定性和便捷性得到广泛认可。要充分发挥这颗芯片的性能，关键在于准确理解其八个引脚的功能定义与电压特性，这如同掌握了一把开启高效、安全充电的钥匙。

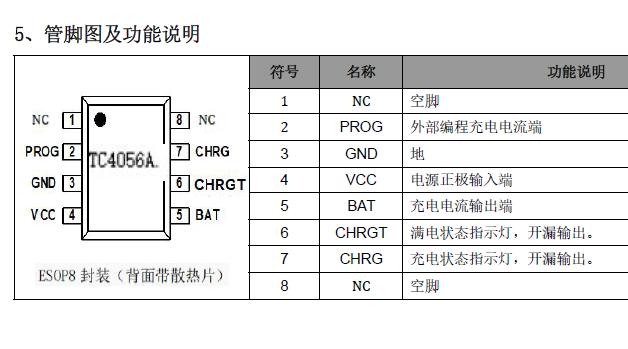

PROG引脚：充电电流的编程器

引脚2（PROG）是充电电流的核心设定点。在此引脚与地之间连接一个精度为1%的设定电阻RPROG，即可精确控制充电电流的大小。当芯片工作在恒流充电模式时，该引脚的电压会被内部电路维持在1V的稳定水平。这种设计相当于一个直观的电流调节旋钮——电阻值越大，充电电流就越小；反之，电阻值越小，电流则越大。此引脚还兼具充电电流监控功能，通过测量其电压变化可以实时了解充电状态。需要特别注意，如果该引脚未连接电阻，充电功能将被禁止，充电电流会变为0，这一特性有效防止了误操作导致的过大电流风险。

电源输入与电池连接：能量流动的主干道

芯片的电源输入引脚负责接收外部供电，典型工作电压范围为4V至8V，而最常见的应用场景是5V输入。电池连接引脚则直接与待充电的锂离子电池正极相连，构成完整的充电回路。充电截止电压固定为4.25V，当检测到电池电压达到此值时，芯片会智能调整充电策略。值得一提的是，虽然网页资料提到TC4056A的充满电压固定于4.25V，但也有资料显示其充电截止电压为4.2V，在实际应用中需参考具体型号的数据手册确认这一参数。

状态指示引脚：充电进程的视觉窗口

TC4056A配备了两个开漏输出的状态引脚，用于指示充电结束和输入电压接入状态。这些引脚可以驱动LED或连接微控制器，为用户提供直观的充电进程反馈。当适配器或USB电源正常接入时，输入电压状态引脚会给出相应信号；而当电池充电完成时，充电结束引脚会改变输出状态，指示电池已充满。这些状态指示功能就像智能充电过程的“仪表盘”，让用户随时掌握充电状态，避免过度充电或异常情况的发生。

热反馈与保护机制：智能安全防护网

热反馈功能是TC4056A的一项重要特性，它能够对充电电流进行自动调节。当芯片温度因大功率操作或高环境温度条件而升高时，这一机制会启动限温保护，自动降低充电电流以防止过热。这类似于智能手机在快充时温度过高会自动调整为慢速充电的智能保护策略。此外，芯片还集成了欠压闭锁功能，当输入电压低于阈值时自动停止充电，确保在电源电压不足的情况下也不会对电池造成损害。自动再充电功能则可在电池电压下降至一定阈值后重新启动充电过程，保证电池始终维持在理想状态。

物理特性与安装要点

TC4056A采用ESOP-8封装，尺寸为4.90mm x 3.90mm，高度仅为1.75mm，这种紧凑型设计非常适合空间受限的便携式设备。芯片的工作温度范围为-40℃至+85℃，能够适应各种苛刻的环境条件。在安装方面，表面贴装技术（SMT）使其适合自动化大规模生产。存储温度要求为-65℃至+125℃，这在元器件运输和储存过程中需要特别注意。合理的电路板布局对TC4056A的性能发挥也至关重要，特别是PROG引脚的设定电阻应尽量靠近芯片放置，并保证良好的接地路径，以减少噪声干扰。

在实际应用TC4056A时，理解各引脚的电压特性与功能关系是设计成功的关键。从电流设定的精确编程到多层次的安全保护，从清晰的状态指示到智能的温度管理，这颗芯片为单节锂离子电池充电提供了全面而可靠的解决方案。通过合理利用这些特性，工程师可以设计出既安全又高效的充电电路，满足各种便携式电子设备的需求。
