DW01锂电池保护集成电路是一款可充电电池保护集成电路,能实时监控并精确控制电池电压和电流,确保其在安全范围内工作。它的工作原理基于电压检测电路、基准电路、延迟电路、短路保护电路和逻辑电路等多个功能模
在当今电子设备盛行的时代,锂电池凭借其高能量密度、长循环寿命等优势,成为了众多电子设备的供电首选。然而,锂电池在使用过程中存在过充、过放、过流及短路等安全隐患,这些问题若得不到有效解决,不仅会损害电池性能,甚至可能引发安全事故。为此,DW01锂电池保护集成电路应运而生,它犹如一位忠诚的守护者,为锂电池的安全运行保驾护航。
一、DW01芯片概述
DW01是一款单节可充电锂电池保护集成电路,采用SOT23-6封装。它集成了丰富的功能模块,包括三个电压检测电路、一个基准电路、一个延迟电路、一个短路保护电路和一个逻辑电路。这些模块协同工作,实现了对锂电池电压、电流的实时监控与精确控制,确保电池在安全范围内工作。
二、工作原理剖析
当电芯电压处于2.5V至4.3V之间时,DW01的第1脚、第3脚均输出高电平(等同于供电电压),而第2脚电压为0V。此时,DW01的第1脚、第3脚电压分别施加到SPN8822A的第4、5脚,由于SPN8822A内的两个电子开关的G极接收到来自DW01的电压,因此均处于导通状态,即两个电子开关完全打开。这意味着电芯的负极与保护板的P -端直接连通,保护板能够正常输出电压。
三、关键组件协同

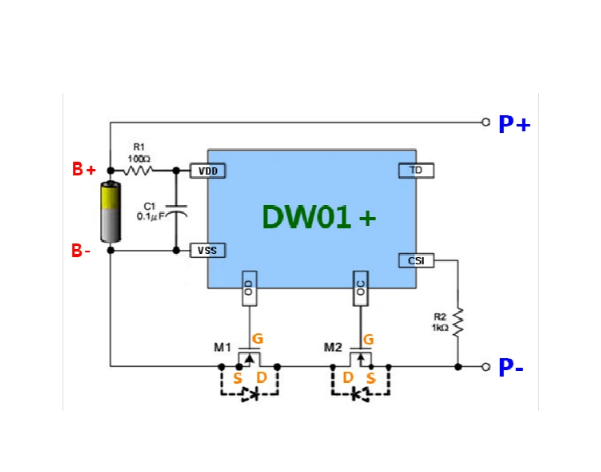

锂电池保护板主要由锂电池保护专用集成电路DW01以及充、放电控制MOSFET(内含两只N沟道MOSFET)等部分构成。单体锂电池连接在B+和B-之间,电池组从P+和P-输出电压。充电时,充电器输出电压接在P+和P-之间,电流从P+流向单体锂电池的正极,再经过锂电池内部到达负极,最终回到充电器,形成一个完整的充电回路。
四、安全防护机制
DW01锂电池保护板的工作原理基于其内置的电压检测电路、基准电路、延迟电路、短路保护电路以及逻辑电路等多个功能模块。在实际使用中,当电池电压或电流超过预设的安全范围时,保护板会迅速做出反应。例如,当发生过充情况时,保护板会切断充电回路,防止电池因过度充电而受损;当出现过放情况时,保护板会阻止电池继续放电,避免电池过度放电而影响使用寿命;当遇到短路或过流情况时,保护板也会及时切断电路,保障整个系统的安全。
五、应用场景拓展
这种基于DW01的锂电池保护电路广泛应用于各类便携式电子设备中,如智能手机、平板电脑、电动牙刷等。以智能手机为例,在日常使用中,我们频繁地对手机进行充电和放电操作。如果没有可靠的锂电池保护电路,手机电池很容易因为过充、过放等问题而损坏,进而影响手机的正常使用。而采用了DW01锂电池保护电路后,就如同为手机电池配备了一位专业的“安全管家”,能够有效地应对各种可能出现的异常情况,确保电池的安全性和稳定性,延长电池的使用寿命,让我们在使用手机时更加安心。
DW01锂电池保护电路在保障锂电池安全方面发挥着至关重要的作用。通过对其工作原理、关键组件以及安全防护机制的深入了解,我们能够更好地认识和应用这一技术,为各类电子设备的稳定运行提供有力支持。在未来的发展中,随着科技的不断进步,相信锂电池保护技术也将不断创新和完善,为我们带来更加安全、高效的能源利用体验。
