自行车尾灯电路图纸图解

本文来源:充电管理ic 编辑:诺芯法拉电容 日期:2025-02-06 浏览:0
文章导读

本文详细解析了自行车尾灯电路的组成、工作原理和安装调试方法。通过电阻、电容器、半导体和集成电路等基本电子元件的配合,自行车尾灯能有效提升骑行者的安全性。在安装过程中,需要准备好工具和材料,并选择合适的

自行车尾灯是骑行过程中不可或缺的安全装置,尤其在夜间或低能见度环境下,它能有效提升骑行者的安全性。为了帮助大家更好地理解自行车尾灯的工作原理和电路设计,我们将对相关的电路图纸进行详细解析,并提供一些基础的安装与调试指导。

电路图解及原理分析

一、基本元件介绍

自行车尾灯电路主要由电阻器、电容器、半导体和集成电路等基本电子元件组成。这些元器件共同工作,实现尾灯的闪烁效果。

  1. 电阻器:R1=330kΩ,R2=33kΩ,R3=47Ω。这些电阻器在电路中起到限流和分压的作用,确保电路中的电流和电压在安全范围内。

  2. 电容器:C1=100μF,25V,径向;C2=1F,5.5V,金帽;C3=0.1μF,陶瓷。电容器用于储存电荷并释放电荷,从而产生脉冲电流,使LED灯闪烁。

  3. 半导体和集成电路:B1为整流器B40C1500,圆形;D2和D3为高亮度LED。IC1为LP2950CZ5.0,IC2为TLC555CP。

二、电路原理解析

自行车尾灯的工作原理基于电容充放电和555定时器的脉冲输出。当自行车在使用中但处于静止状态时,例如在交通信号灯处,C2两端的电位会激活非稳态多谐振荡器(AMV)IC2供电。对于指定的元件值,接通时间约为0.02秒,但LED在0.25秒后才会通电。

具体来说,电容C3充放电会在555定时器的3脚输出脉冲,使三极管Q1与其同频率导通截止,从而使自行车尾灯(发光二极管)同频率闪烁。这种闪烁模式不仅提高了可见性,还能有效警示后方来车。

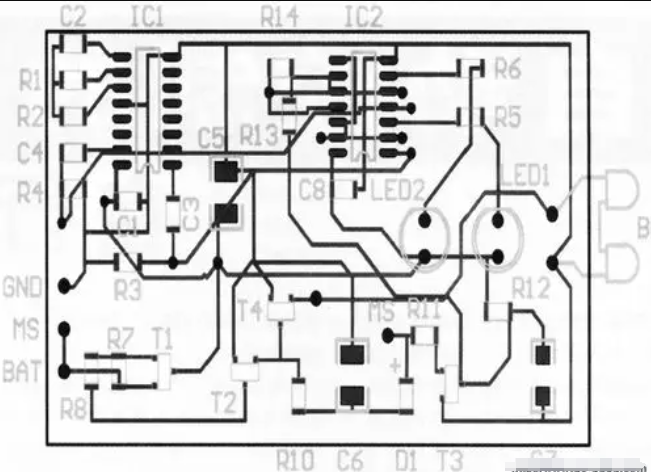

自行车尾灯电路图纸图解

安装与调试指南

一、准备工作

在开始安装自行车尾灯之前,需要准备好以下工具和材料:

  1. 自行车尾灯套件(包含LED灯、电路板、电池座、开关、电线、扎带等)

  2. 内六角扳手或其他适合拆卸自行车座管的工具

  3. 电工胶带或热缩管(用于绝缘处理)

二、安装步骤

  1. 选择安装位置:通常,自行车尾灯安装在座位下方的座管上,这是较为常见且稳固的位置。使用内六角扳手松开座管夹环的螺丝,将座管稍微拔出,以便后续操作。

  2. 固定尾灯底座:将尾灯底座插入座管,用扎带或提供的紧固配件将底座牢固固定在座管上。确保底座安装稳固,不易松动。

  3. 连接电源线:根据尾灯的电路图纸,将电池盒的正负极分别连接到电路板上相应的接口。使用电工胶带或热缩管对裸露的电线进行绝缘处理,确保安全可靠。

  4. 安装电池:将适配的电池装入电池盒中,并确保电池接触良好。部分尾灯可能使用超级电容器作为电源,这种情况下需要确保电容器正确连接并充满电。

  5. 测试功能:长按尾灯的开关按钮,检查LED灯是否正常闪烁。如果发现闪烁异常或不亮的情况,应检查电路连接是否牢固,元件是否损坏。

常见问题与解决方案

  1. 尾灯不亮:可能是由于电池没有安装好或电路连接不良导致的。检查电池是否安装正确,确保所有电线连接牢固。

  2. 闪烁频率异常:可能是由于电容值选取不当或555定时器损坏引起的。可以尝试更换不同容量的电容或检查定时器是否正常工作。

  3. 安装不稳:如果尾灯在使用过程中容易晃动或脱落,可以增加扎带的数量或将底座固定得更加牢固。

通过以上详细的图解和安装指南,相信大家能够更好地理解和掌握自行车尾灯的工作原理及安装方法。正确的安装和调试不仅能提升骑行的安全性,还能让骑行过程更加愉快。希望大家都能享受到安全、愉快的骑行体验!
