你还在用那种插上电就亮红灯，一充就是十几个小时，电池烫手了才敢拔的“傻充”吗？我柜子里那几节鼓包报废的爱乐普电池，就是这种粗暴充电方式的牺牲品。对于单节1.2V的镍氢电池，市面上一直缺乏像锂电池TP4056那样成熟、易用且智能的充电管理方案。直到我遇到了CN3085——这颗专为镍氢/镍镉电池定制的智能充电芯片，它用高度集成的设计，把我们从复杂的分立电路和焦虑的充电体验中彻底解放出来。今天，我们就来深入拆解CN3085，并亲手设计一个属于自己的智能充电器，告别那个伤电池的“傻充”时代。

高度集成：一颗芯片何以取代一堆元件？

CN3085的核心魅力，首先在于其惊人的集成度。它在一个小小的SOP-8封装里，塞进了过去需要一堆分立器件才能实现的功能：驱动充电的功率MOSFET、用于精确设定电流的检测电路、完整的充电状态机逻辑、清晰的状态指示输出，甚至预留了温度监控接口。这意味着什么？意味着你不再需要额外寻找和匹配大电流的MOS管和毫欧级的精密采样电阻；意味着你无需用运放和比较器搭建复杂的电压比较电路；更意味着整个系统的可靠性、一致性和调试难度都得到了质的提升。

这种集成，直接解决了DIY和产品化中最头疼的几个问题：BOM成本、PCB面积和系统稳定性。它提供了一种“开箱即用”的体验，你只需要围绕它配置几个关键的外围电阻电容，一个具备专业水准的智能充电器核心就已就位。无论是给无线鼠标、遥控器更换电池，还是为低功耗嵌入式设备构建可靠的电源模块，CN3085都能以极简的电路，交付稳定高效的充电管理。

智慧核心：-ΔV终止如何让充电“恰到好处”？

如果说集成度是CN3085的骨架，那么其内置的智能充电算法，尤其是 -ΔV（负电压增量）充电终止 技术，就是它的灵魂。这正是它区别于“恒流限时”傻充的关键所在。

镍氢电池在快速充电接近满电时，会出现一个微妙的电压拐点：电池电压达到峰值后，会开始轻微下降。CN3085内部电路持续高精度地监控着这个电压变化。一旦检测到电压从峰值回落，也就是出现了“负增量”，芯片会立即终止快速充电，转入安全的维护模式或完全停止。这种方法能精准判断电池的饱和点，有效防止过充，从而最大程度保护电池的循环寿命和安全性。

除了核心的-ΔV检测，CN3085的充电状态机还包含了多重保障：当电池电压过低时，它会先以10%的电流进行预充电，唤醒深度放电的电池；进入主充电阶段后，以恒定电流快速补电；接近满压时自动转入维护充电，电流降至主充电的60%，并由一个外部RC定时器作为后备保护。这种多阶段、多保险的设计，确保了从“饿晕了”到“吃饱了”的全过程，电池都在被温柔而精确地对待。

动手实战：关键电路设计与元件选型指南

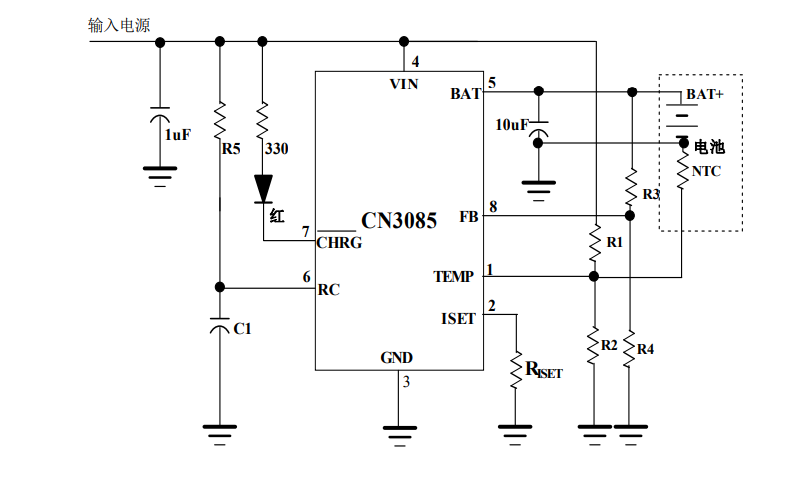

理解了原理，让我们进入实战环节。基于CN3085设计一个充电器，核心计算围绕三个引脚展开：设定电流的ISET、设定电压的FB，以及设定后备定时时间的RC。

1. 充电电流设定（ISET引脚）

恒流充电电流的大小，由ISET引脚到地之间的电阻RISET唯一决定。公式简洁明了：ICH = 1218V / RISET。如果你想为一块800mAh的电池采用0.5C速率（即400mA）充电，那么RISET = 1218V / 0.4A ≈ 3.05kΩ。这里有一个必须遵守的“军规”：为了获得稳定、准确的电流，RISET务必使用精度为1%的金属膜电阻，廉价的碳膜电阻因其温度系数和精度问题，会导致充电电流漂移，得不偿失。

2. 电池满充电压设定（FB引脚）

这是适配不同电池数量（1S或2S）的关键。电池电压通过电阻分压网络（R3和R4）反馈到FB引脚。关系公式为：VBAT = VFB × (1 + R3/R4)，其中VFB可取1.205V。

• 对于1节电池（1S）：满充电压约1.45V。若取R4=10kΩ，则 R3 = (1.45/1.205 - 1)

• 10kΩ ≈ 2.03kΩ。建议采用一个1.8kΩ固定电阻串联一个500Ω微调电位器，方便精确校准。

• 对于2节串联电池（2S）：满充电压约2.9V。同样取R4=10kΩ，则 R3 ≈ 14.1kΩ。可采用一个13kΩ电阻串联一个2kΩ电位器。

在实际DIY中，可以通过一个跳线开关来切换这两组电阻网络，轻松实现1S/2S的兼容。

3. 维护充电后备定时（RC引脚）

这是一个重要的安全备份。即使-ΔV检测因故未触发，这个定时器也能在设定时间后强制终止充电，防止无限期过充。超时时间T由连接在RC引脚的电阻R5和电容C1决定：T ≈ 2654 × R5 × C1 + 4980 × C1 × 10^3（秒）。例如，希望后备定时为30分钟（1800秒），选用常见的C1=0.1μF，可计算出R5约需4.9MΩ，选用标准的5.1MΩ电阻即可。

核心外围元件选型点睛

除了上述计算出的电阻电容，几个外围元件的选型也直接影响性能和可靠性：

• 输入/输出滤波电容（CIN、CBAT）：应采用10μF左右的低ESR陶瓷电容或钽电容，且必须紧靠芯片的VIN和BAT引脚放置，这是抑制电源纹波、保证芯片稳定工作的基石。

• 散热设计：CN3085的SOP-8封装底部带有散热焊盘。PCB设计时，必须为该焊盘开出，并用多个过孔连接到PCB背面的大面积铜箔上，利用整个板子辅助散热。尤其在1A或更大电流充电时，良好的散热是长期稳定工作的保障。

• 状态指示LED：充分利用芯片提供的开漏输出引脚CHRG（充电中）和STDBY（充满/待机），连接LED并配上合适的限流电阻（如1-2kΩ），充电状态便能一目了然。

当所有这些计算落实到PCB上时，请记住几个布局要点：功率电流路径（从输入到芯片再到电池接口）要用粗而短的走线；敏感的电压反馈网络走线要远离电源等噪声源，并用接地铜皮包围；所有元件的标识和接口极性都要用丝印清晰标注——这些细节，决定了一个DIY作品是“能工作”还是“好用的产品”。

从一颗高度集成的芯片，到一套智能的充电算法，再到一系列可精确计算的外围参数，CN3085为我们提供了一条通往可靠镍氢电池充电管理的清晰路径。它不仅仅是在替换那个古老的“傻充”，更是在向我们传递一种理念：对待为设备提供能量的电池，理应抱有更多的尊重和智慧。当你亲手制作的小模块上的“充满”指示灯温柔亮起时，你知道，那不仅是一节电池的电量已达巅峰，更是一次理性设计与动手乐趣的完美结合。下一次当你为遥控器换上电池时，或许可以感受一下，这份由科技带来的、恰到好处的安心。
