5V/3A充电管理芯片通过电路设计与热管理，实现安全、稳定、可控的充电，兼顾功率输出与温度控制。
你有没有遇到过这种“看起来很小、用起来很猛”的矛盾：同样是给电池充电，有的设备充得快还不怎么发烫，有的刚插上电不久就温温的，甚至边充边掉电。
很多时候，差别不在电池，而在那颗藏在主板角落里的充电管理芯片。

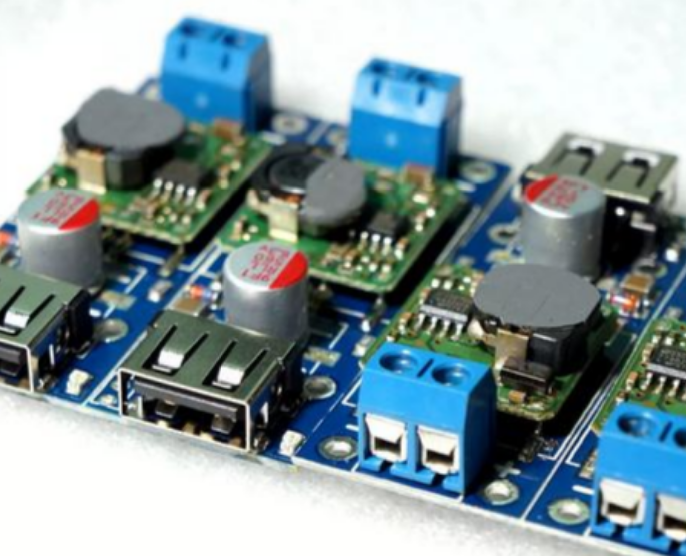

今天我们就以“5V/3A充电管理芯片”为主题，换一个更接近工程真相的视角——不谈概念堆叠，只按它的内部结构，把从电路设计到热管理的关键链条捋清楚：它到底怎么把 15W（5V×3A）的功率安全、稳定、可控地送进电池里。
5V/3A听起来不夸张，毕竟很多适配器都能做到。但把“适配器能给”变成“设备敢接、能接、长期接”，中间隔着一整套工程约束。
核心矛盾只有一个：
电流上来了，损耗会以热的形式集中爆发
热一上来，安全、寿命、稳定性会被一票否决
因为在芯片和走线里，最常见的损耗来自导通电阻与压差功耗。你可以把它理解成：电流越大，哪怕电阻很小，发热也会变得非常“敏感”；而一旦存在压差，功耗就是“电压差×电流”，更是直接。
所以，一颗合格的5V/3A充电管理芯片，本质上是在做三件事：
把功率“变成”电池能吃的形式（电压、电流、阶段控制）
把风险锁在边界里（过压、过流、短路、温度、异常电池）
把热从芯片里赶出去（结构、布局、限流策略、温控逻辑）
从内部电路模块拆开看，一颗典型的5V/3A充电管理芯片，至少包含这些关键单元（不同型号集成程度不同，但逻辑类似）：
输入路径与保护（VBUS/IN）
电源路径管理（Power Path / PMOS通道）
充电控制核心（状态机 + CC/CV）
电流检测（采样电阻或内置检测）
电压基准与误差放大环路（调节稳定性）
温度监测与热调节（Thermal Regulation）
通讯/配置接口（I²C 或引脚配置）
状态指示与故障上报（中断、CHG、PG等）
这套结构看起来像“堆模块”，但它们之间的耦合非常强：你在输入端做了更激进的限流，就会改变充电阶段的斜率；你把热调节阈值设置得更保守，就会影响用户感知的充电速度；你给功率路径多留一点余量，就会占更多PCB面积和成本。
也正因此，理解内部结构，不是为了背模块名，而是为了看清它的“取舍”。
5V/3A的输入端不是简单接进来就完事了。它至少要处理三类现实问题：
线材/接口导致的电压下跌（插上瞬间的压降、线损）
适配器能力不稳（标称3A但实际波动）
用户行为导致的瞬态冲击（热插拔、边用边充突然拉载）
因此输入端常见会有：
输入过压/欠压检测：防止异常适配器或浪涌
输入限流（Input Current Limit）：避免把适配器拖垮导致掉压重启
软启动与浪涌控制：减少插入瞬间冲击电流
这一步的意义是：不给后级带来不可预期的“脾气”。充电管理芯片最怕的就是输入忽上忽下，而用户会把这种不稳定直接归结为“充电不行”。
很多人以为充电芯片只负责给电池充电，但在体验层面，更关键的是“系统负载怎么供电”。
这就是电源路径管理（Power Path）的价值：它决定了电流是先喂系统、还是先喂电池、还是两者动态分配。
在结构上，通常会看到：
一条从输入到系统的供电通道（给主控、屏幕、射频等）
一条从输入到电池的充电通道（控制充电电流）
必要时还会有电池到系统的补供通道（输入不足时顶上）
好处很直接：
插上充电器后系统电压更稳，不容易反复重启
系统负载波动时，充电电流可以自适应“让路”
某些场景下甚至能做到“系统先吃饱，电池再慢慢补”
所以你会看到同样是5V/3A，有的设备插上电就明显更顺滑：屏幕亮度不闪、性能不降频、后台不杀——那背后往往就是功率路径策略更成熟。
锂电充电常说“先恒流、再恒压”，但真正落地到芯片内部，是一个带条件判断的状态机，至少包括：
预充（电池电压过低时的小电流唤醒）
恒流（CC：按设定电流充）
恒压（CV：电压到阈值后逐渐降流）
终止（电流降到阈值停止）
维护/补充（电压掉到一定值后再次启动）
5V/3A场景下，恒流阶段最考验两点：
电流环路的稳定性：采样、误差放大、补偿网络决定是否抖动
限流与温控策略：能不能在“快”和“稳”之间不翻车
如果你用过某些设备，充电电流会一会儿高一会儿低，温度也跟着跳，那通常就是热调节与输入限流在不断“打架”，芯片只能用更激进的动态调节去兜底。
要实现稳定的3A，芯片必须“知道自己正在输出多少”。常见方式有两类：
外置采样电阻（Shunt Resistor）：精度高、成本和功耗更显性
内置电流检测：集成度高，但对工艺与校准要求更高
这里有一个常被忽略的点：
采样本身也会带来损耗与热源，尤其外置采样电阻在大电流下会明显发热。也就是说，为了控制电流，你得先接受一点“为了测量而产生的热”。
这也解释了为什么有的设计在高电流充电时，某个小电阻附近会成为局部热点——热不一定来自芯片本体，也可能来自你用来“让它更聪明”的那颗电阻。
如果说前面的模块决定“能不能充”，热管理决定“敢不敢一直充”。
5V/3A意味着最高15W输入功率，但并不是15W都进电池。只要存在以下任一情况，就会有可观的热损耗：
输入到电池之间的压差导致线性耗散（尤其在某些架构下）
MOS导通电阻带来的 I²R 损耗
采样电阻、走线、连接器的热
高温环境下散热条件变差
因此芯片内部通常会有两类热相关机制：
温度监测：芯片结温或附近温度感知
热调节（Thermal Regulation）：温度到阈值自动降充电电流，而不是直接断充
热调节的设计思路很“人性化”：用户更能接受“变慢”，不太能接受“突然断”。
但它也带来一个现实问题：
当温度成为主导约束时，你标称的3A会变成“短时间可达”而非“全程维持”。
所以评价一颗5V/3A充电管理芯片，不能只看峰值电流，而要看：
多少环境温度下能维持多久
热调节触发点是否合理
降流曲线是否平滑（体验层面很关键）
PCB散热设计是否有足够余量（铜箔、过孔、器件布局）
把内部结构串起来，你会发现“同规格不同体验”的根源往往是系统级选择：
输入限流保守：适配器更稳定，但峰值速度不激进
热阈值设得低：机身温度好看，但会更早降流
功率路径更聪明：边用边充更顺，电池充电更“隐身”
采样与环路更扎实：电流更稳，温度波动更小
最终落到用户的感知，就是四个字：快、稳、不烫。
而这四个字背后，其实全是结构与策略的结果。
一颗5V/3A充电管理芯片的价值，从来不只是把电流顶上去，而是在各种不完美的现实里——适配器参差、线材不同、环境温度变化、用户边玩边充——依然把充电这件事做得可控、可靠、可预期。
下次你再看到“5V/3A”这个规格，不妨多想一步：
它的内部结构有没有把输入、路径、环路、温控这四件事真正打通？它的热管理是“硬扛”还是“会让路”？它在最热、最糟的场景下还剩多少体面？
