你有没有拆过一个看起来“很简单”的单节锂电项目：一块电池、一根5V输入线、再拉两路电压——5V给外设，3.3V给主控。原理图画起来干净利落，到了落地才发现，真正决定体验的不是电池容量，而是那颗“管电的芯片”。

它要做的事看似朴素：把5V安全地充进单节锂电池，再把电池电量稳定、可靠地供给系统。可一旦你把需求写完整：效率、发热、体积、保护、监控、调试、双路输出……你会发现这条路，确实是一段从“能用”走向“好用”的进化史。

这篇就用最典型的两类芯片，聊清楚单节锂电充放电管理为什么会从 TP4056 这类“充电芯片”走向 AXP192 这类“电源管理单元（PMU）”。

很多人对 TP4056 的第一印象是：便宜、好买、资料多、上手快。

它确实是单节锂电线性充电管理芯片里最常见的一颗，走的是恒流/恒压（CC/CV）充电模式，最大充电电流可达 1A。你只要给它一个 5V 输入，它就能把电池充得规规矩矩——这也是它长期占据入门项目和低成本设备的原因。

但问题也正出在这里：TP4056“只负责充电”。

当你的系统开始提出更多要求，比如：

• 既要 5V 输入充电

• 又要同时输出 5V 和 3.3V 给不同负载

• 还希望输出稳定、效率高、发热小、可监控、能调参

TP4056 就会变成一个“单点工具”：它能把电池充进去，但系统电源怎么分配、怎么升降压、怎么保护放电、怎么处理负载变化，都得你自己用外置 DC-DC、保护电路去拼。

于是你会遇到一个非常现实的工程场景：不是“TP4056 不行”，而是当你从“充电”升级到“充放电管理 + 系统供电”，外围电路的复杂度会迅速膨胀。

为什么“手机那套逻辑”会更复杂？答案是：手机不允许你用“将就”的电源体验。

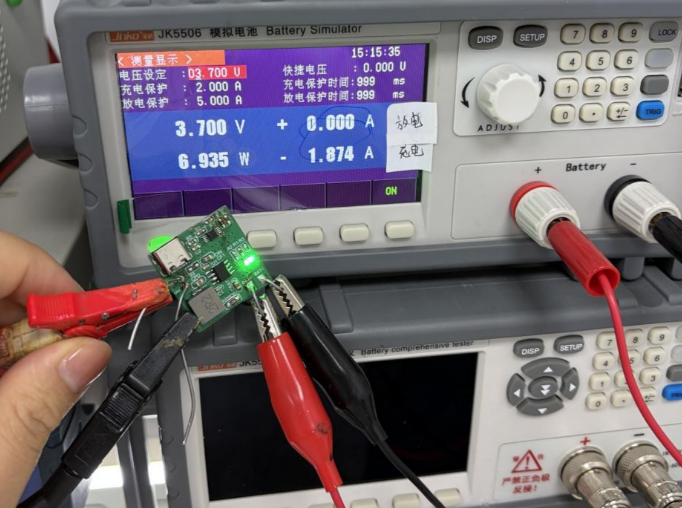

在更完善的单节锂电充放电管理里，芯片往往不只做一个 CC/CV，它会用更完整的充电阶段控制来确保安全与寿命：预充、涓流、恒流、恒压四阶段，并且实时监测电压、电流和温度。

更关键的是保护链路。典型芯片会做多重监测与保护：过压（≤4.5V）、欠压（≥2.8V）、过放（2.75–3.0V）、过流、短路等，同时还会提供 NTC 接口、OTP 热关断、负载检测等能力。

这类设计背后的逻辑很简单：

电池是化学系统，允许的“舒服区间”很窄；而用户的负载行为很不讲道理——插拔、冲击电流、边充边用、环境温度变化……都得有人兜底。

当你把这些需求放回到“单节锂电 + 双路输出（5V、3.3V）”这个题目里，就能理解：它真正需要的是一套完整的电源管理，而不是一颗只负责充电的芯片。

这就是 AXP192 这种 PMU 出场的意义。

AXP192 被定义为高效电源管理单元，面向小型便携设备。它的特点不是“某一项能力特别强”，而是把你原本需要分散在多颗芯片和大量外围器件里的功能，尽可能集成在一起：

• 提供完善的锂电池充电机制

• 内置多路降压（Buck）与升压（Boost）控制器

• 能比较直接地配置出 3.3V 与 5V 两路稳定输出路径

也正因为这一点，在“5V 输入充电，同时要 5V/3.3V 输出”的应用里，它天然更接近你想要的系统形态：少量无源器件就能构成完整电路，调试时还可以通过配置来完成输出规划。

参考材料里甚至给了一个简化的初始化思路：设置充电电流上限到 1A，开启电源跟踪能力，再分别把 DCDC 输出配置为 3.3V 与 5V。它传递的工程信号很清晰——在 PMU 这条路线里，电源不再只是“焊出来的”，而是“可配置、可管理”的。

把 TP4056 和 AXP192 放在同一条进化线上，你会发现差异并不在“能不能充电”，而在“系统能力边界”。

TP4056 的优势是明确的：

成本低、方案成熟、适合“只需要把电池充满”的场景。比如一些结构简单、负载单一的设备，只要充电可靠就够了。

但当你的产品开始出现下面这些关键词：

• 多路电压轨（5V + 3.3V）

• 体积受限、BOM 受限

• 希望更高效率、更低发热

• 需要监控与调试（例如参数可配置、状态可读）

• 边充边用、负载变化复杂

PMU 的优势就会变得非常直接：功能集成、配置灵活、系统更“像一台产品”，而不是“像一个电路拼图”。

换句话说：

TP4056 解决“把电充进去”；PMU 更像是在解决“让整机用电变得可控”。

聊到“可控”，就不得不提快充与能效。

在手机类充放电管理芯片里，常见做法是采用同步 Buck-Boost 拓扑做高效升降压转换，效率可做到 >92%。这种拓扑的价值在于：当输入、输出、电池电压处在不同区间时，系统仍能保持高效率的能量传输，并降低发热压力。

而快充本质上不是“电流越大越好”，而是“在安全边界内尽可能快”。因此芯片会配合充电算法分阶段控制，并且持续监测温度、电压、电流，在必要时做降额或关断。尤其是 OTP 热关断与 NTC 温度检测，它们并不是“可有可无的锦上添花”，而是高功率充电场景里避免失控的底线。

这也是为什么很多工程师会觉得：

当你开始追求快充、安全、效率，你自然会从“单一充电芯片”走向“带转换、带保护、带监控的系统芯片”。

最后说说最容易被低估、却最容易翻车的一环：PCB。

参考材料里提到布局重点：SW 走线长度、散热焊盘面积、高频电容配置。这些词听起来像“经验贴”，但在开关电源与充放电管理里，它们往往就是成败线。

你会遇到的典型难点包括：

1）SW 节点太长，噪声与EMI失控

开关节点是高 dv/dt、高 di/dt 区域，走线越长，耦合越强。材料里强调 SW 走线长度控制（例如 ≤5mm），本质是在把噪声源关进笼子里。

2）散热焊盘不够，芯片“理论可用、实际烫手”

充电管理尤其是高电流场景，热设计不只是“贴个铜皮”，而是要给焊盘足够的铜箔面积并做好热通孔、铺铜回流路径。否则你会看到充电电流上不去，或者温度保护频繁触发。

3）高频电容摆放不当，纹波与稳定性出问题

输入/输出电容离得远，会直接影响环路与纹波，轻则效率下降，重则出现莫名其妙的重启、掉压、误触发保护。

也因此，在“从 TP4056 到 PMU”的进化里，除了芯片能力增强，工程方法也必须升级：你不再只是“照着模块抄”，而是要把电源当成一个高速系统来对待。

把这条路走完，你会得到一个很朴素、但很实用的结论：

如果你只想做一个能充电的单节锂电小项目，TP4056 依然是性价比极高的起点；但当你需要在 5V 输入充电的同时，稳定输出 5V 与 3.3V，并且希望系统更省料、更高效、更可控，那么 AXP192 这类 PMU 的思路往往更接近“产品级答案”。

你现在的项目更像哪一类：

“电池能充满就行”，还是“整机用电体验要像手机一样稳定”？欢迎把你的输出功耗、负载类型、尺寸限制写在评论区，我也想看看你正卡在哪个环节：发热、掉压、噪声，还是保护策略的选择。
