单节锂电池，几乎是所有便携设备的“心脏”。它能量密度高、没有记忆效应，自放电也慢，用起来省心。但想让这颗“心脏”持久有力，一个靠谱的“充电管家”至关重要。今天，我们就来彻底拆解一款工程师们的老朋友——富满微电FM-TC4056A，手把手带你完成从电流设定到安全防护的完整电路设计。

可编程充电电流：你的设备，充电速度你说了算

TC4056A的一大魅力，在于它高达1000mA的可编程充电电流。这意味着，你可以根据产品需要，自由设定充电快慢。实现这个功能，关键就在一颗小小的编程电阻上。

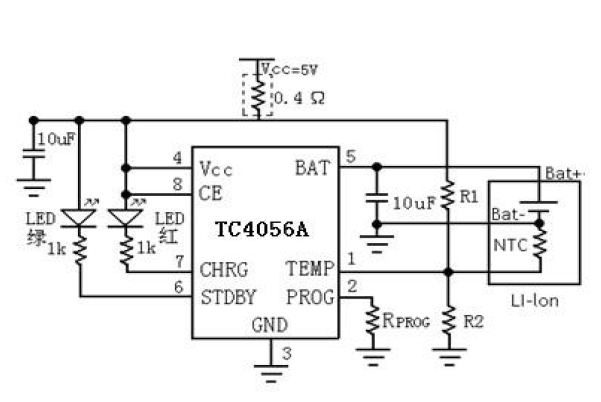

它的工作原理很清晰：芯片内部有一个精密的控制环路。通过改变连接在PROG引脚上的电阻（RPROG）阻值，就能线性地设定充电电流。公式很简单：恒流充电电流 ≈ 1200 / RPROG。比如，你需要500mA的电流，选一颗2.4kΩ的电阻焊上就行；想要1A快充，换成1.2kΩ即可。

这种设计的妙处在于极致简化。你不需要复杂的MOSFET或检测电阻，一颗电阻搞定。更重要的是，它给了产品规划极大的灵活性。同一个电路板，通过更换这颗电阻，就能衍生出标准版和快充版，极大节省了开发和物料成本。

温度检测：给充电安全上把“智能锁”

锂电池怕热，过热充电是寿命缩短和安全隐患的元凶。TC4056A内置的温度监测功能，就是应对这道安全题的答案。

这个功能靠TEMP引脚实现。典型做法是利用电池自带的NTC（负温度系数热敏电阻）和一个外部精密电阻分压，再将分压点接到TEMP脚。芯片内部设有一个电压安全窗口（通常是电源电压的45%到80%）。

工作逻辑非常智能：温度正常时，电压在窗口内，充电照常。一旦电池温度异常——要么太高（比如环境过热或内部短路），NTC阻值骤降，电压低于下限；要么太低（比如严寒环境），NTC阻值飙升，电压高于上限——芯片会立刻暂停充电，直到温度回归安全区才自动续充。

如果你的应用场景温度可控，也可以将TEMP引脚直接接地以禁用此功能。但强烈建议，只要空间和成本允许，尽量把这把“智能锁”装上。它是防止电池“发烧”的最后一道，也是成本极低的硬件防线。

状态指示与自动再充电：无声的贴心服务

好的设计会“说话”。TC4056A通过两个开漏输出引脚驱动LED，清晰告诉你充电状态：

• 红灯亮（CHRG引脚有效）：正在努力充电中。

• 绿灯亮（STDBY引脚有效）：充电已完成，可以拔电了。

• 双灯灭或异常闪烁：可能电池未接好或存在故障，需要检查。

更贴心的是它的“自动再充电”功能。充电完成后，电池会缓慢自放电。TC4056A会持续“盯着”电池电压，一旦发现电压跌落到大约4.05V的再充电阈值，它就会默默启动新一轮充电，确保你的设备随时处于满血待命状态。对于蓝牙耳机、智能手表这类需要随时拿起来就用的设备，这个功能非常实用。

构建完整供电方案：不止于充电

在实际项目中，充电管理 rarely works alone。我们常常需要围绕TC4056A，构建一个更完整的电源系统。

• 保护电路：如果电池本身没有保护板，可以额外搭配一颗如DW01这样的保护芯片，通过控制MOS管来防止电池过充和过放，实现双重保险。

• 电源路径管理：对于既能USB供电又能用电池的设备，可以设计一个简单的自动切换电路。通常用一个PMOS管实现：插USB时，用USB供电同时充电；拔掉USB，无缝切换到电池供电，设备不断电。

结语

从一颗电阻设定电流，到一组分压电阻监控温度，TC4056A的应用设计，体现的是在效率、安全与成本之间的精准拿捏。它提供的不仅是一个充电功能，更是一套可靠、可定制化的电源解决方案。

深入理解这些细节，意味着你能在设计时拥有更大的掌控力和灵活性。希望这份指南能切实地帮到你。如果你在项目中使用了TC4056A，有哪些独特的应用心得或踩过的“坑”？
