你是否曾因充电器发热而担忧，或好奇它如何安全地把220V交流电“喂”进小小的手机电池？每一次看似平常的充电，背后都是一场发生在方寸电路板上的精密电子远征。今天，我们就化身电流，沿着原理图的轨迹，从电源输入一路探险至电池输出，揭开这背后全部的智慧与逻辑。

第一站：电源输入与整流滤波——从“狂野”到“驯服”

 旅程的起点，是电源输入接口。这里首先要明确电源类型：是来自插座的220V交流市电，还是适配器输出的直流电？对于绝大多数手机充电器，输入正是我们家中最普通的220V/50Hz交流电。这个电压对娇嫩的电子元件来说过于“狂野”，无法直接使用。

 因此，电路的第一项重任便是“整流”与“滤波”。整流电路如同一位严格的交通指挥，将方向交替变化的交流电，强制疏导为单向流动的脉动直流电。最常见的是由四个二极管构成的桥式整流电路，它能让电流“只进不出”，完成交流到直流的初步转换。但此时的直流电仍像剧烈起伏的波浪，充满纹波。

 紧接着，滤波电容登场。它如同一个大型蓄水池，在电压波峰时储存电能，在波谷时释放电能，从而将起伏剧烈的脉动直流，平滑成相对稳定的直流母线电压。这个过程至关重要，它为后级精密控制电路提供了一个干净、稳定的工作平台。试想，没有这个“稳压水池”，后续的智能管理将无从谈起。

核心枢纽：充电控制策略——智能的“营养师”

 获得稳定的直流电源后，便进入了充电模块的大脑——充电控制电路。它的核心职责是扮演一位智能的“营养师”，根据电池的实时状态（主要是电压和温度），动态调整“喂食”的电流与电压，确保充电既快又安全。

 目前主流的策略是阶段式充电，它巧妙融合了恒流与恒压两种模式。在充电初期，电池电量较低时，控制电路采用恒流充电模式。此时，电路输出一个恒定且较大的电流（例如1C），快速为电池补充能量，电压则随电量上升缓慢爬升。这好比长跑开始的全力冲刺。

 当电池电压上升至预设阈值（例如对于单节锂离子电池，约为4.2V）时，标志电量已接近饱和。控制电路立即切换至恒压充电模式。此时，输出电压被牢牢钳位在设定值，而充电电流则会像逐渐关紧的水龙头，开始指数级下降。当电流减小到极小的截止电流时，充电完成。这个阶段就像长跑最后的缓冲，确保电池被精确充满，避免过充。

 策略的切换，依赖于控制芯片对电池电压持续的高精度采样与快速反馈。芯片内部集成的精密比较器和参考电压源，是这套智能逻辑的硬件基石。

安全卫士：电池保护电路——时刻警惕的“守护神”

 无论控制策略多智能，硬件都有失效可能。因此，一套独立可靠的电池保护电路必不可少。它如同永不疲倦的守护神，实时监测电池的各项关键参数。

过充保护是首要防线。当充电控制电路万一失效，导致电池电压持续上升并超过绝对安全上限（通常比恒压充电阈值略高，如4.25V）时，保护电路会立即动作，彻底切断充电回路，防止危险发生。

过放保护则守护另一侧。当设备使用中，电池电压被消耗至过低水平（例如低于3.0V）时，保护电路会切断放电回路，防止电池因过度放电而永久损坏。

 此外，过流与短路保护同样关键。它们通过监测回路电流实现。一旦电流超过安全限值或发生直接短路，保护电路会在微秒级内响应，断开通路，保护电池和充电模块本身。这些功能通常由一颗专用电池保护IC实现，它以最小损耗，提供最大安全保障。

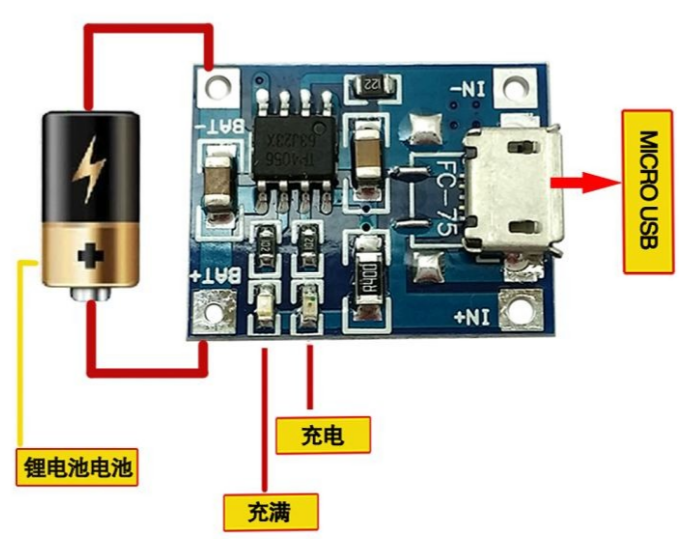

最终交付：充电输出部分——精准的“最后一公里”

 经过控制与保护的重重关卡，电能终于来到充电输出部分。这里的任务看似简单——输送电能给电池，实则要求极高。

 首先，是输出电压与电流的稳定性。即使在负载轻微变化或输入电压波动时，输出也必须保持稳定，这依赖于输出端滤波电路的优化设计。

 其次，是兼容性。现代快充技术（如QC、SCP协议）要求充电器与设备通过数据线进行通信协商，以确定最高效的电压电流组合。例如，QC2.0协议允许设备请求充电器输出5V、9V、12V或20V电压，而QC3.0更可以0.2V为步进精细调节。这部分通信与识别电路，也集成在输出端的控制芯片中。

总结：一张原理图，一套系统工程

 纵观全程，一张完整的充电模块原理图，清晰地勾勒出了一套微型电力转换与管理系统。从交流整流，到智能控制，再到精确交付与安全保护，每一个环节都环环相扣。

 它不仅是元件的连接，更是化学、物理与控制理论的融合体现。理解了这张图，你不仅看懂了充电器如何工作，更洞察了现代电子设备安全高效运行的基础逻辑。下次当你插入充电线，或许会对这平静之下涌动的精密能量，多一份赞叹。
