当你拆开一个移动电源或蓝牙耳机，那颗负责充电的芯片，很可能就是TC4056A或TP4056。它们功能相似，常被直接替换。但你是否想过，封装尺寸的毫厘之差、耐压范围的微妙不同，正悄悄决定着你的电路是稳定运行，还是暗藏隐患？

 今天，我们就从硬件设计的底层视角，掰开揉碎这两颗“孪生芯片”在物理特性上的关键差异。看看这些容易被忽略的细节，如何真实影响电路的长期可靠性与安全性。

封装：不只是外形，更是热与空间的博弈

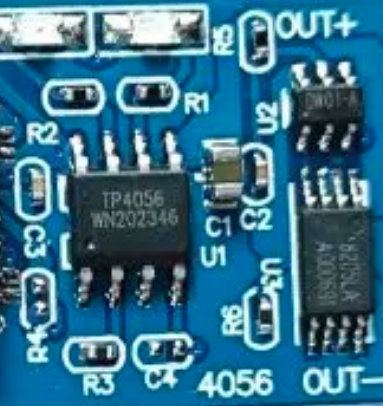

 封装是芯片散热的生命线。一个核心差异在于：TC4056A 多采用 ESOP-8 封装，而 TP4056 则常见 SOP-8 封装。

 ESOP-8封装的精髓在于其底部裸露的金属散热焊盘。设计时，这个焊盘可以直接焊接在PCB的大面积铜箔上，热量能通过铜箔和过孔迅速导至整个板卡接地层散发出去。这对于线性充电芯片是巨大的优势，因为它本身就是一个“发热体”——输入与电池电压的压差会直接变成热量。

 相比之下，传统SOP-8封装底部封闭，热传导路径长，主要靠引脚散热，热阻更高。在相同1A充电电流下，SOP-8封装的芯片结温会上升得更快、更高。

 结温过高会触发芯片的“热调节”机制：当温度接近安全阈值（约120°C），芯片会自动降流以防烧毁。用户最直观的感受，就是充电变慢，甚至出现充一会儿停一会儿的怪象。在AI翻译机这种内部紧凑、多热源的设备里，散热条件苛刻，封装散热能力的差异会被急剧放大。

结论很明确：采用ESOP-8封装的TC4056A，在应对大电流或恶劣散热环境时，拥有先天的热管理优势。 PCB布局时，务必在其下方大面积铺铜并打满过孔，这是释放其散热潜力的关键。

耐压：安全边际的隐形守护者

 另一个必须查证的数据是输入耐压。材料中特别提示：“部分型号输入耐压可能不同（建议确认具体手册）”。这绝非废话。

 虽然它们都面向5V USB输入（典型范围4.5V-6.5V），但不同型号、不同厂商的芯片，其“绝对最大额定电压”可能不同。例如，有的TP4056标称最高耐压7V，而有的TC4056A可能标称8V。

 这多出来的1V耐压，就是应对电压浪涌、劣质充电器输出不稳或车载电源波动的安全边际。忽视这个差异，在输入电压意外尖峰时，轻则芯片工作异常，重则直接击穿，危及电池安全。

因此，选型时绝不能想当然。 必须找到你计划采购的具体型号的官方数据手册，白纸黑字地确认其VCC的最大电压值。在可靠性要求高的产品中，选用耐压规格更宽的芯片，是一种成本低、收益高的设计冗余。

差异背后的选型逻辑

 封装与耐压的差异，体现了成本、性能与可靠性的不同权衡。

• 极致成本导向：对于充电电流小（≤500mA）、空间散热尚可的简单消费电子（如低端耳机），SOP-8封装的TP4056仍有成本优势，但需仔细评估温升。

• 性能与可靠导向：对于需要1A快充、用于户外高温环境或内部集成度高的智能设备，选择ESOP-8封装且耐压更优的TC4056A（或同类型号）是更稳妥的决策。它为热设计和电气安全打下了更好基础。

• 设计灵活性：ESOP-8要求PCB设计配合散热焊盘，增加了些许布局复杂度，但换来了强大的主动热管理能力。

• 总结与行动指南

1. 散热优先：若你的设计散热压力大，优先选择ESOP-8等带散热焊盘的封装，并在PCB上做实做足散热处理。

2. 安全为界：严格核对数据手册的最大输入耐压，为电压波动留足余量，避免在临界值附近冒险。

3. 手册为准：永远以具体型号的官方数据手册为设计依据。“大概一样”是硬件设计中最危险的想法之一。

4.  一颗小小的充电芯片，是设备能量的闸门。关注这些物理特性的细微差别，就是在为产品的长期稳定运行增添砝码。在硬件的世界里，对数据的敬畏，对细节的深究，是通往可靠性的唯一路径。

5.  你在项目中有没有遇到过因为芯片封装或耐压选型不当而踩坑的经历？欢迎在评论区分享你的故事与见解。
