Tc4056A烧坏最简单三个指标

本文来源:充电管理ic 编辑:充电管理芯片 日期:2026-01-09 浏览:0
文章导读

文章介绍TC4056A充电管理芯片常见故障及检测方法,包括发热异常、无输出电压和外观异常,提供快速排查建议。

你是否给手机充电时,发现充电口烫手却毫无电流进账?小张上周就遇到这种奇怪现象:指示灯不亮,充电宝灯一直闪烁。他一番查测,竟然是板上核心的 TC4056A 管理芯片“罢工”了。今天,就用三个最直观的自检指标,帮你快速锁定故障,避免越修越糟。


一、发热异常:温度飙升是最直接的报警
正常情况下,TC4056A 工作温度应低于 40℃。若你充电 5 分钟后,用手背或红外测温枪一量,已经超过 60℃,就别犹豫。原因多半出在:
• 过载电流超标——外围设备拉取电流超出 1A 峰值,内部 MOSFET 长时间饱和发热;
• 散热设计不足——PCB 铜箔太窄、散热片缺失,让热量无处释放;
• 芯片老化或生产瑕疵——硅片电阻跑高,发热随之上升。
实操建议:先断电冷却,再通电测温升曲线。如果同型号板卡的温度在 20℃ 左右,而你板上的芯片持续攀升,就基本能判定已损坏。


二、无输出电压:测一测就明了
TC4056A 负责给电池或负载稳压充电,一旦输出端电压变为 0V,就只能换芯片了。排查流程:

  1. 确认输入侧 5V USB 电源到位,测量 IN 和 GND 电压。

  2. 断开电池与负载,再测 VOUT 和 GND 之间电压。

  3. 若输出仍为 0,排除外部短路,基本锁定芯片本身故障。
    这一法则几乎零误判,省时又省力。

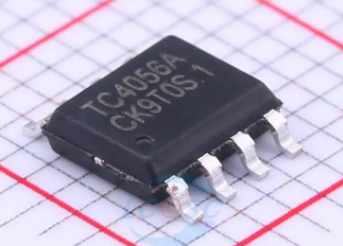

Tc4056A烧坏最简单三个指标

三、芯片外观异常:用肉眼也能发现细微“蛛丝马迹”
极端过热或短路时,TC4056A 会出现封装裂纹或烧焦痕迹:
• 表面起泡、隆起,封装层脱离;
• 黑点或焦痕,电流灼烧留下“焰印”;
• 引脚翘曲、氧化,脱锡或与焊盘分离。
建议配合 10× 放大镜或显微镜检视,任何封装裂纹和渗漏都意味着内部已失密封保护,继续使用风险极大。


预防小贴士:
• 合理选型——大电流场景选用更高电流余量的充电管理芯片
• 优化散热——加宽走线、加厚铜箔,必要时粘贴小巧散热片;
• 环境管控——远离高温潮湿,保持通风、定期清理接口灰尘;
• 输入滤波——在 USB 端口加 LC 滤波器,平滑电源纹波。
这些自检方法简单易行,无需高深仪器,就能让你在第一时间锁定 TC4056A 故障。实测感受,如果你也遇到类似问题,欢迎在评论区分享经验或提问。
